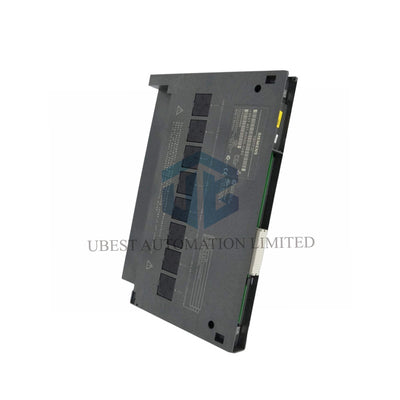

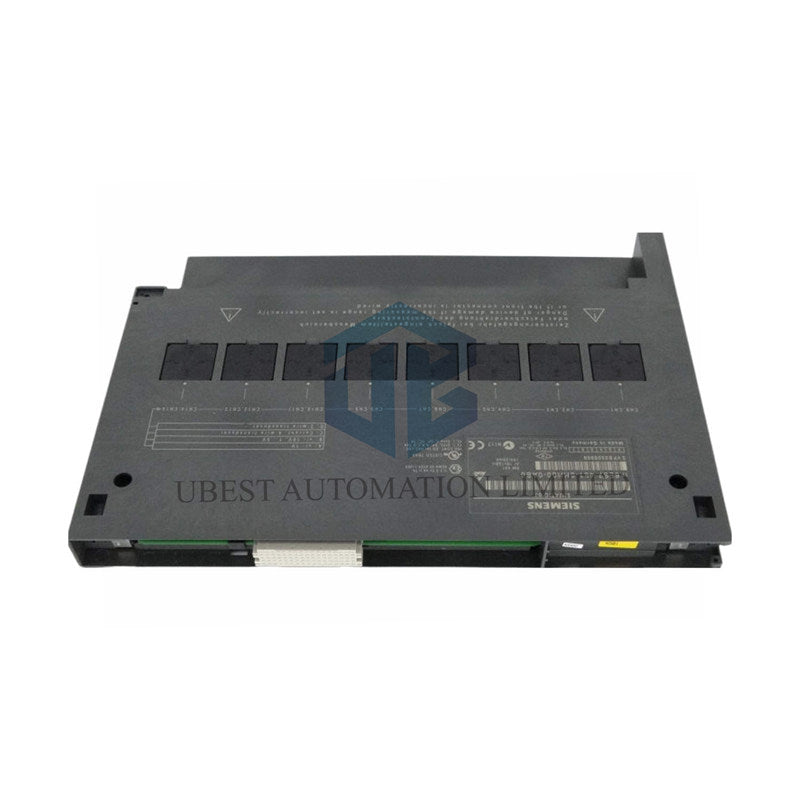

Nagy sűrűségű analóg bemeneti modul precíziós méréshez

Csatlakoztasson 16 érzékelőt az S7-400 PLC-jéhez ezzel a sokoldalú analóg bemeneti modullal. A Siemens 6ES7431-0HH00-0AB0 feszültség- és áramjelek olvasására alkalmas. 13 bites felbontást kínál a nyomás, áramlás, szint és hőmérséklet (adókon keresztül) pontos monitorozásához. Tökéletes nagy csatornaszámú alkalmazásokhoz.

Teljes műszaki specifikációk

Márka és család: Siemens SIMATIC S7-400

Modultípus: Analóg bemenet SM 431

Teljes rendelési szám: 6ES7431-0HH00-0AB0

Bemeneti csatornák: 16, nem szigetelt (közös referencia).

Jeltípusok: Feszültség és áram.

Feszültségtartományok: ±10V, ±1V, 1-5V.

Áramtartományok: ±20mA, 4-20mA.

Felbontás: 13 bit (előjeles bitet is beleértve).

Átalakítási idő: 20 ms csatornánként (tipikus).

Alap pontosság: ±0,25% a tartományból (25°C-on).

Teljes hiba: ±0,65% a tartományból (teljes hőmérséklet-tartományon).

Bemeneti impedancia: Feszültség: 10 MΩ (1V) / 100 kΩ (10V). Áram: 50 Ω.

2-vezetékes adó tápellátás: 24V DC, összesen akár 400 mA.

Maximális kábelhossz: 200 méter (árnyékolt).

Tápegység a hátlapi sínről: 5V DC, max. 100 mA.

Modul teljesítményveszteség: Tipikusan 2 W.

Méretek: 25 mm (szélesség) x 290 mm (magasság) x 210 mm (mélység).

Tisztasúly: Kb. 500 gramm.

Telepítési és bekötési útmutató

Helyezze be ezt a 6ES7431-0HH00-0AB0 modult bármely szabad helyre az S7-400 rackjében. Minden analóg jelhez használjon árnyékolt sodrott érpárt. Az árnyékolást csak a PLC végén kösse földhöz. 4-20mA 2-vezetékes adók esetén használja a modul belső 24V-os tápját (L+). Ügyeljen arra, hogy az összes érzékelő közös pontja helyesen legyen bekötve, mivel a modul nem szigetelt.

Garancia és szállítás

Ez a termék 12 hónap garanciával rendelkezik. Gyors szállítást biztosítunk FedEx, UPS vagy DHL segítségével.

Szakértői GYIK

K: Mérhetek közvetlenül hőmérsékletet ezzel a modullal?

V: Nem, közvetlenül nem támogatja a termoelemeket vagy RTD-ket. Hőmérsékletméréshez először használjon olyan hőmérséklet-adót, amely 4-20mA vagy 0-10V jellé alakítja a jelet.

K: Mit jelent a "nem szigetelt" a bekötésem szempontjából?

V: Ez azt jelenti, hogy a 16 csatorna közös elektromos referencia pontot (MANA) használ. Minden érzékelőjét ugyanahhoz a potenciálhoz kell földelni a mérési hibák vagy károsodás elkerülése érdekében.

K: Hogyan tápláljam a 4-20mA érzékelőimet?

V: A modul 24V L+ tápot biztosít. Csatlakoztassa a 2-vezetékes adó pozitív oldalát ehhez az L+ terminálhoz, a jelvezetéket pedig az analóg bemenethez. Akár 16 érzékelőt is képes táplálni (összesen 400mA).

K: Mi a különbség az alap hiba és az üzemeltetési hiba között?

V: Az alap hiba (±0,25%) a pontosság ideális, 25°C-os laboratóriumi körülmények között. Az üzemeltetési hiba (±0,65%) magában foglalja a hőmérsékletváltozások hatását a valós környezetben, így ez a tényleges várható pontosság.

K: Miért korlátozott a kábelhossz 200 méterre?

V: Ez a korlát biztosítja a jel integritását és pontosságát. A hosszabb kábelek növelik az elektromos ellenállást és a zajt, ami torzíthatja a kis analóg jeleket. Hosszabb távokhoz jelelosztók használata javasolt.
