Leírás

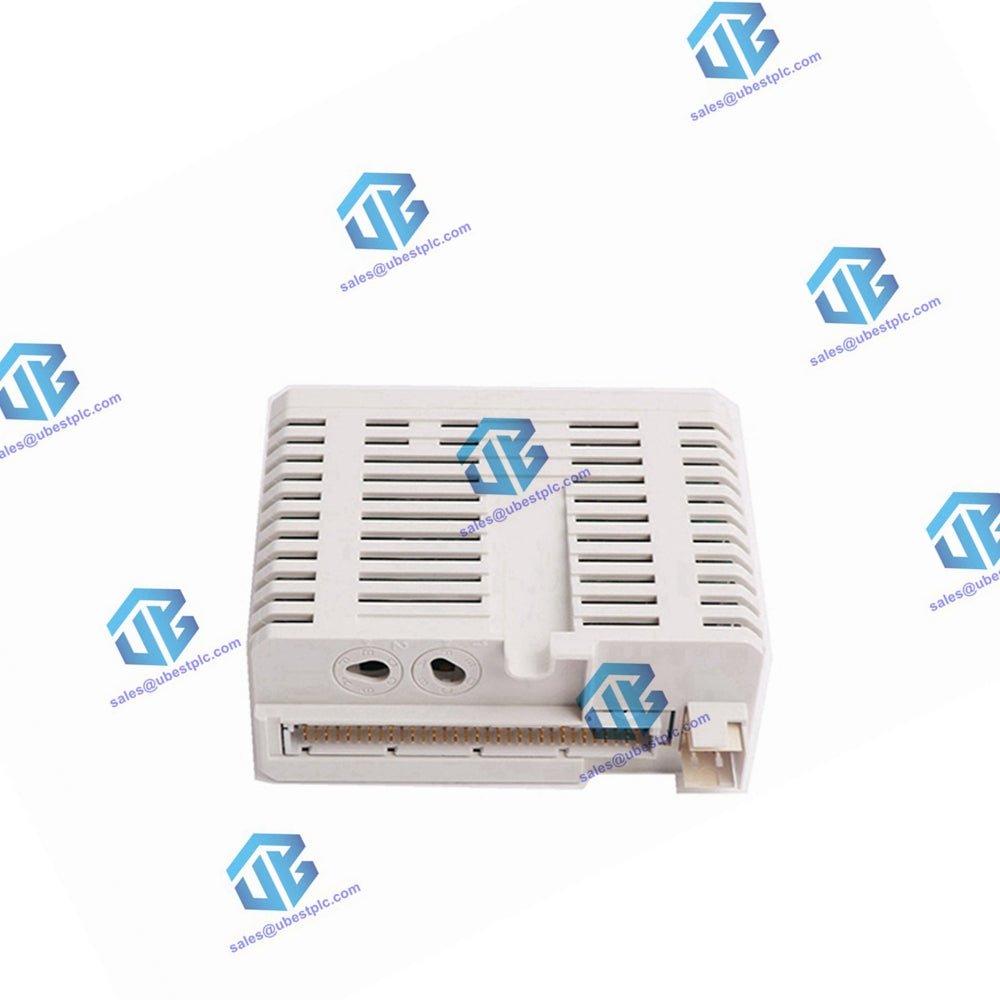

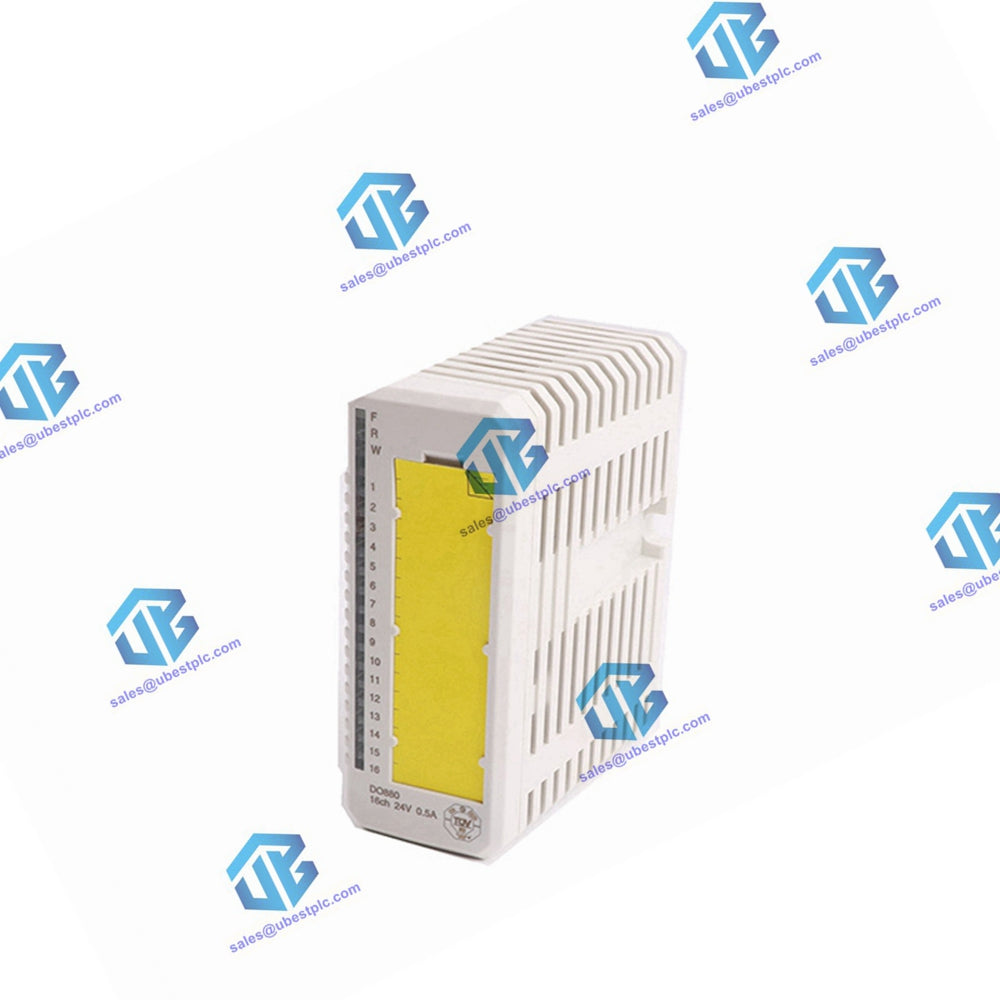

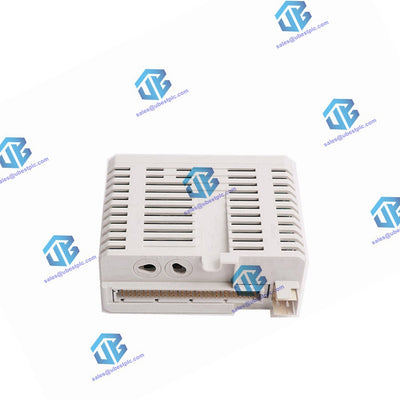

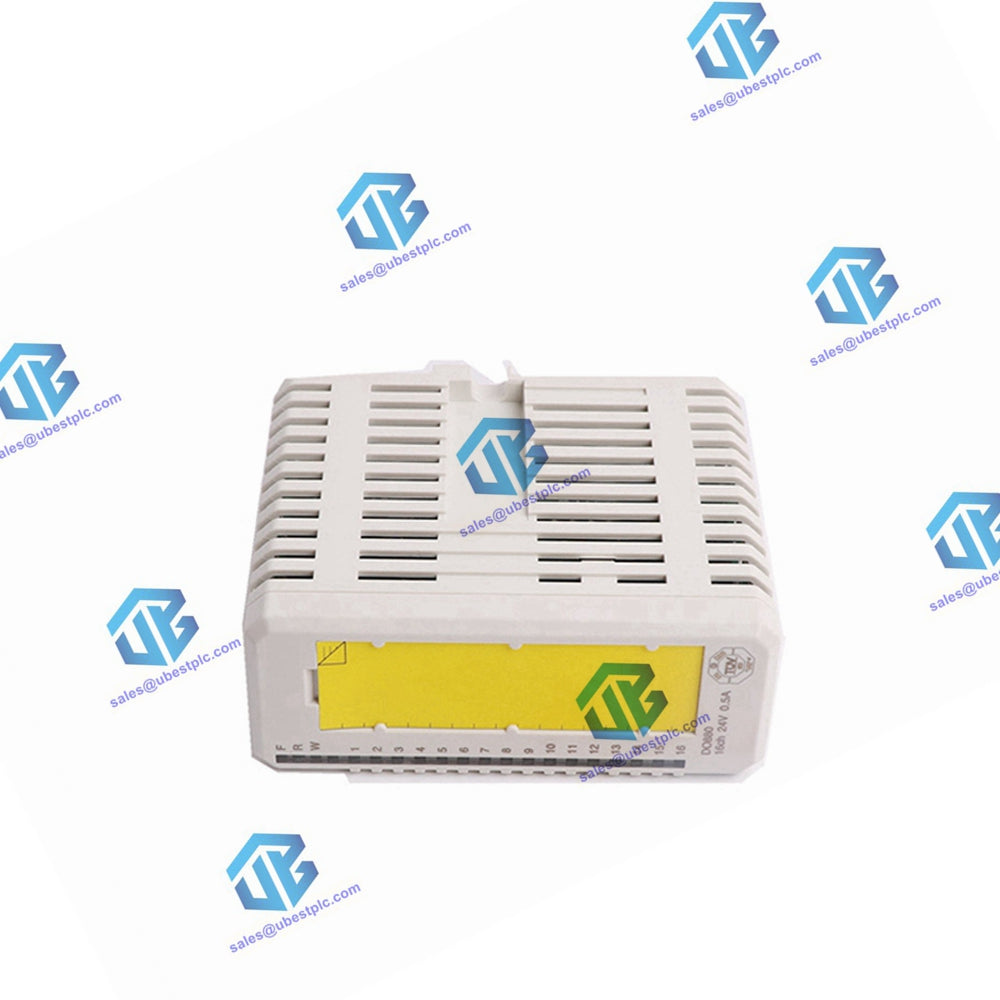

Az ABB DO880 egy digitális kimeneti modul, amelyet a System 800xA rendszerhez terveztek, és 16 csatornát kínál 24 V DC áramforrás kimenetekhez. Ez a modul egyszeri és redundáns alkalmazásokhoz egyaránt alkalmas, robusztus védelmet és fejlett diagnosztikát biztosít. Minden kimeneti csatorna áramkorlátozó és túlmelegedés elleni védelemmel van felszerelve. Ezenkívül a DO880 tartalmaz EMC védelmi komponenseket, induktív terheléscsökkentést, kimeneti állapotjelző LED-eket és egy szigetelő akadályt a modulbuszhoz. Az IEC 61508 szerint SIL3-ra és az EN 954-1 szerint 4-es kategóriára tanúsított, magas biztonsági és megbízhatósági szabványokat biztosítva.

Tulajdonságok és előnyök

• 16 csatorna: 24 V-os egyenáramú áramforrás kimeneteket biztosít egyetlen elszigetelt csoportban.
• Redundáns vagy egyszeri konfiguráció: Mindkét konfigurációt támogatja a rugalmas alkalmazás érdekében.
• Loop Monitoring: Rövid és nyitott terhelés felügyelete konfigurálható korlátokkal.
• Diagnosztikai képességek: Fejlett fedélzeti diagnosztika és állapotjelzők a kimeneti kapcsolókhoz.
• Kimeneti állapotjelzők: LED-jelzők az aktivált/hibaállapotokhoz.
• Csökkentett mód: normál feszültségű csatornákhoz, a DO880 PR által támogatott.
• Áramkorlátozás és túlmelegedés elleni védelem: Biztosítja a biztonságos működést hiba esetén.
• Hibatűrés: 1-es hibatűrés (IEC 61508) a kimeneti illesztőprogramokhoz, lehetővé téve a vezérlést még hibák esetén is.
• Magas biztonsági tanúsítvány: SIL3 és 4. kategóriájú tanúsítvánnyal rendelkezik, amely megfelel a szigorú biztonsági előírásoknak.

Műszaki adatok

• Típus: digitális kimenet
• Jelspecifikáció: 24 V DC (19,2 - 32 V DC), 0,5 A
• Cikkszám: 3BSE028602R1
• Csatornák száma: 16
• Jeltípus: Áramforrás, áramkorlátozás
• Izoláció: Csoportosan elszigetelve a talajtól
• Áramkorlátozás: Rövidzárlatbiztos
• Maximális terepi kábelhossz: 600 méter (656 yard)
• Névleges szigetelési feszültség: 50V
• Dielektromos tesztfeszültség: 500V AC
• Tápellátás: 5,6 W (0,5 A x 16 csatorna)
• A jelenlegi felhasználás:
  • +5V Modulbusz: 45mA
  • +24V Modulbusz: Max. 50mA
  • +24V külső: 10mA

Diagnosztika

• Elülső LED-ek: Hibát (F), Futtatást (R), Figyelmeztetést (W) és Állapot/Hibát jeleznek az 1-16. csatornákhoz.
• Felügyelet: Konfigurálható hurokfelügyelet 50Ω és 2kΩ közötti ellenálláshoz, a konfigurációtól és a működési módtól függően.
• Állapotjelzés: Modulhibát, modulfigyelmeztetést és belső csatornahibajelzőket tartalmaz.

Környezetvédelem és tanúsítás

• CE jelölés: Igen
• Elektromos biztonság: IEC 61131-2, UL 508
• Veszélyes hely: C1 2. oszt. cULus, C1 2. zóna cULus, ATEX 2. zóna
• Tengerészeti tanúsítás: ABS, BV, DNV-GL, LR, RS, CCS
• Védelmi besorolás: IP20 az IEC 60529 szerint
• Maró hatású légkör: ISA-S71.04 G3
• Klimatikus működési feltételek:
  • Üzemi hőmérséklet: 0 - +55 °C
  • Tárolási hőmérséklet: -40 - +70 °C
  • Relatív páratartalom: 5-95% (nincs páralecsapódás)
  • Megfelelőség: IEC/EN 61131-2
• Szennyezési fokozat: 2. fokozat, IEC 60664-1
• EMC: EN 61000-6-4 és EN 61000-6-2
• Túlfeszültség-kategóriák: IEC/EN 60664-1, EN 50178
• Berendezés osztály: I. osztály az IEC 61140 szerint (földdel védett)
• Maximális környezeti hőmérséklet: 55 °C (131 °F), függőleges beépítéshez kompakt MTU-ba 40 °C (104 °F)
• RoHS-megfelelőség: IRÁNYELV/2011/65/EN (EN 50581:2012)
• WEEE-megfelelőség: IRÁNYELV/2012/19/EU

Kompatibilitás

• Modullezáró egységek (MTU): Kompatibilis a TU810, TU812, TU814, TU830, TU833, TU842, TU843, TU852 típusokkal
• Kulcskód: FE

Méretek és súly

• Szélesség: 45 mm (1,77”)
• Mélység: 102 mm (4,01”), 111 mm (4,37”) csatlakozóval együtt
• Magasság: 119 mm (4,7”)
• Súly: 0,20 kg (0,44 font)

Az ABB DO880 digitális kimeneti modul megbízható és sokoldalú megoldás az ipari automatizáláshoz, amely magas biztonságot, fejlett diagnosztikát és rugalmas konfigurációs lehetőségeket kínál.
