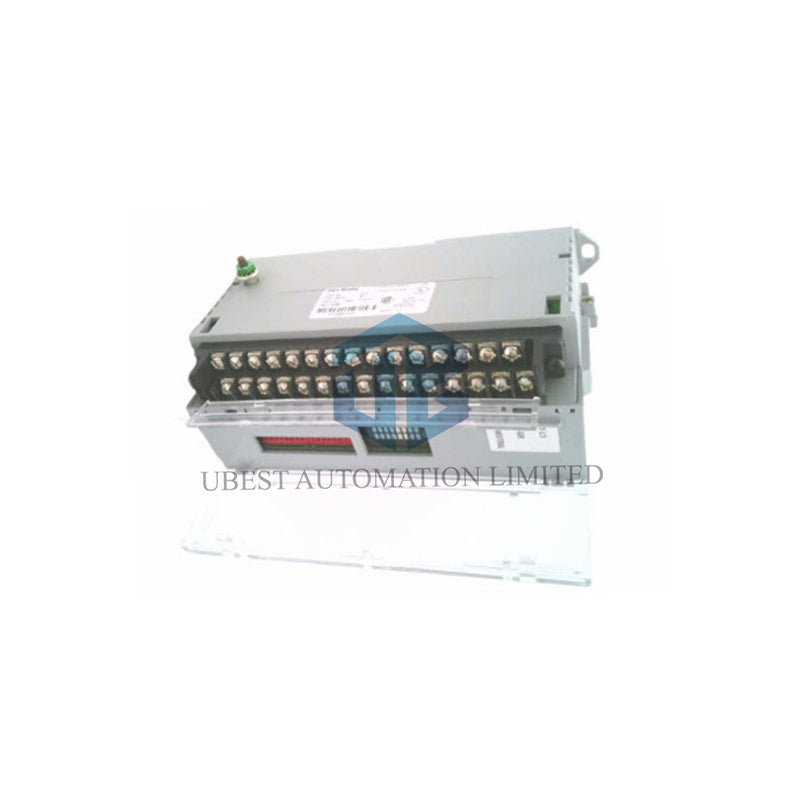

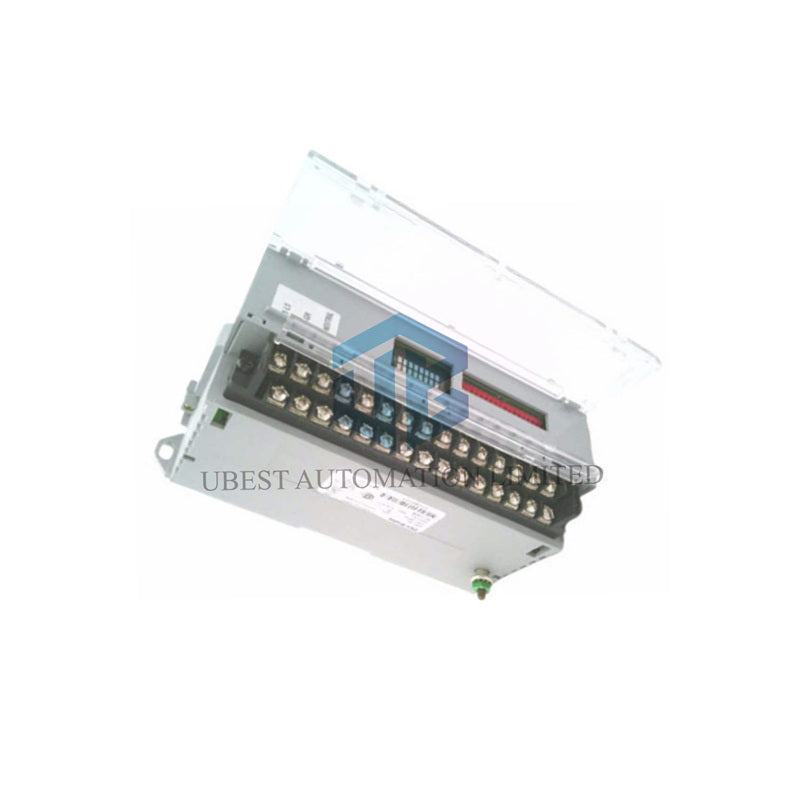

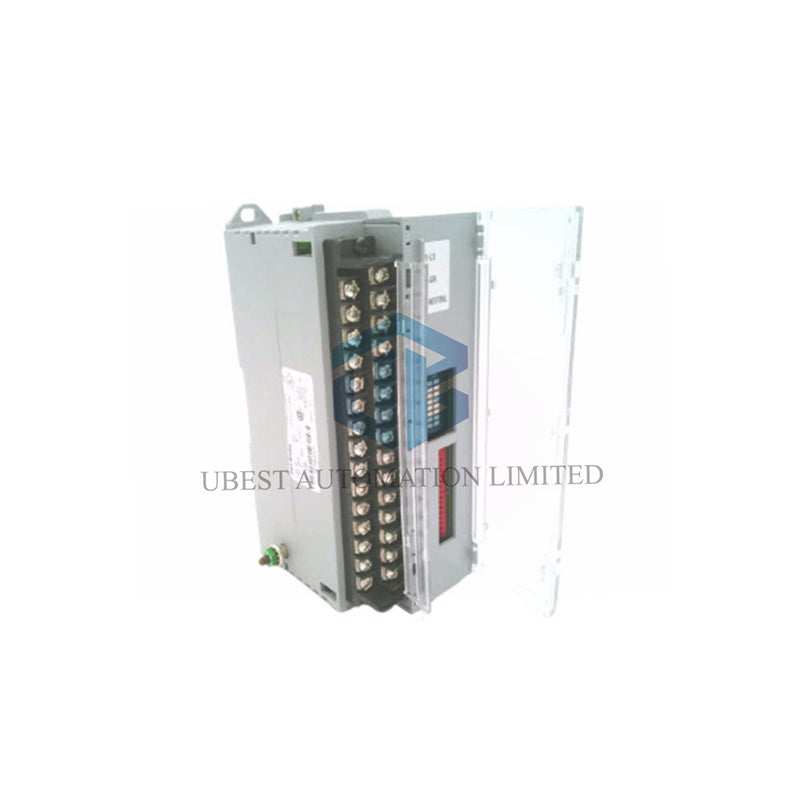

Allen-Bradley 1791-0A16: Legacy AC Kimeneti Blokk I/O Modul

Közvetlenül vezérelje az AC eszközöket klasszikus PLC rendszeréből. Az Allen-Bradley 1791-0A16 egy tizenhat csatornás AC kimeneti modul a Block I/O sorozatból. 20-132V AC feszültségen működik, ipari terhelések, például kontaktorok, jelzőfények és riasztók meghajtására. Ez a modul elosztott I/O alkalmazásokhoz készült, régi PLC-2, PLC-3 és PLC-5 vezérlőkkel.

Részletes műszaki specifikációk

• Termék modell: Allen-Bradley 1791-0A16 (1791 Block I/O sorozat).
• Kimeneti konfiguráció: 16 AC kimeneti csatorna 2 db 8-as csoportban.
• Feszültség és frekvencia: 20-132V AC, 47-63 Hz (120V AC névleges).
• Áramérték (függőleges szerelés): Összesen akár 600 mA 30°C-on, 300 mA 60°C-on.
• Kapcsolási adatok: Csatornánként max. 50 mA, 10A áramlökés 50 ms-ig.
• Válaszidő: Bekapcsolási késleltetés 1,0 ms, kikapcsolási késleltetés 8,3 ms 60 Hz-en.
• Külső tápellátás: 85-132V AC, 47-63 Hz tápellátás szükséges (folyamatos 150 mA).
• Izolációs értékek: 500V AC (tápellátás és RIO között), 1250V AC (I/O csoportok között és csoport és logika között).

Telepítési és bekötési információk

• Szerelési irány: Támogatja a függőleges és vízszintes szerelést is (az áramérték változik).
• Bekötés: Levehető csatlakozó sáv a kényelmes csatlakoztatáshoz; max. 14 AWG sodrott vezeték használata ajánlott.
• Hőmérséklet miatti csökkentés: A kimeneti áramkapacitás csökken a magasabb környezeti hőmérséklettel.
• Állapotjelzés: Beépített állapotjelző LED a modul diagnosztikájához és hibakereséshez.
• Modul súlya: 1,19 font (0,54 kg).

Csomagolás és támogatás

• A csomag egy 1791-0A16 AC kimeneti modult tartalmaz.
• Ez a régi termék rendszerkarbantartásra és javításra szolgál.
• Világszerte szállítunk megbízható fuvarozókkal, mint a FedEx, UPS és DHL.

Szakértői GYIK

• Mire használják elsősorban ezt a modult ma?
  Elsősorban meglévő telepítések karbantartására és szervizelésére használják, amelyek PLC-2, PLC-3 vagy PLC-5 vezérlőket alkalmaznak Remote I/O hálózaton. Ez egy pótalkatrész a még működő régi rendszerekhez.
• Miért változik az áramérték a szerelési iránnyal?
  Hőelvezetés miatt. Függőleges szerelésnél jobb a konvekciós légáramlás, így magasabb folyamatos áram engedélyezett. Vízszintes szerelésnél korlátozott a légáramlás, ezért csökkenteni kell az áramot a túlmelegedés elkerülése érdekében.
• Használhatom ezt a modult közvetlenül motorindító tekercs vezérlésére?
  Igen, ha a tekercs feszültsége 20-132V AC között van, és a be- és állandó áram a modul értékei között van. Egy tipikus kis kontaktor tekercs (120V AC, kb. 10VA) kb. 80 mA-t vesz fel, ami egy csatorna 50 mA-es korlátján belül van, de ellenőrizze a konkrét eszközt.
• Mit jelent a "10A áramlökés" specifikáció?
  A kimenet képes rövid ideig nagy áramlökést elviselni, például egy lámpa (hideg szál) vagy kontaktor tekercs bekapcsolásakor, legfeljebb 50 milliszekundumig. Ez fontos a valós induktív és izzólámpás terhelések megbízható kapcsolásához.
• Hogyan integrálhatom ezt egy modern ControlLogix vagy CompactLogix rendszerrel?
  Nem csatlakoztatható közvetlenül. Szükség van egy régi kommunikációs hídra (például 1785-BCM), hogy a Remote I/O hálózatot összekösse a modern vezérlő hátsó sínjével, vagy az egész I/O rendszert modern platformra, például Point I/O vagy CompactBlock-ra kell cserélni.
