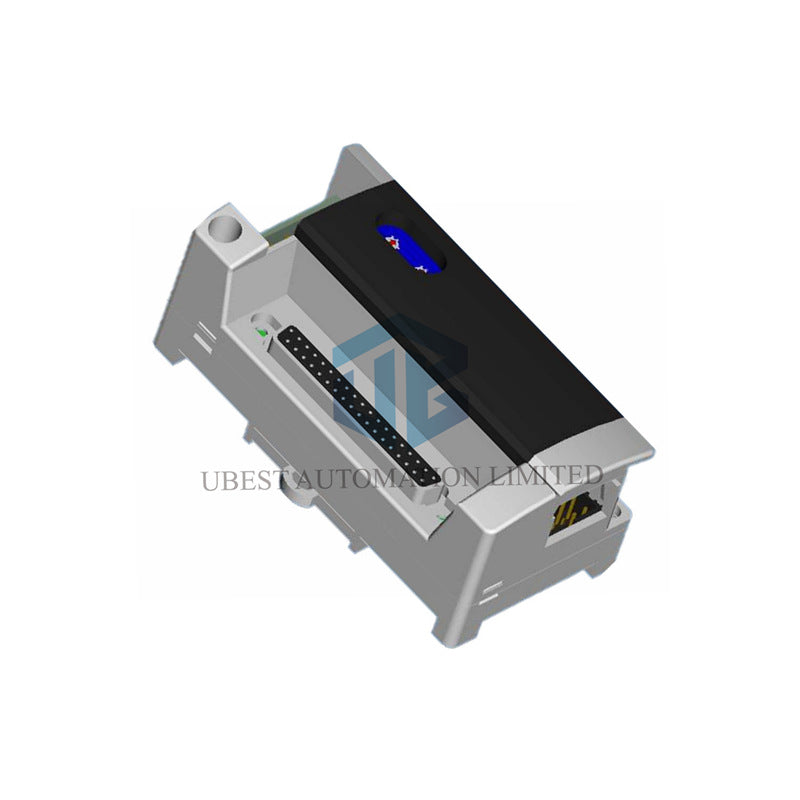

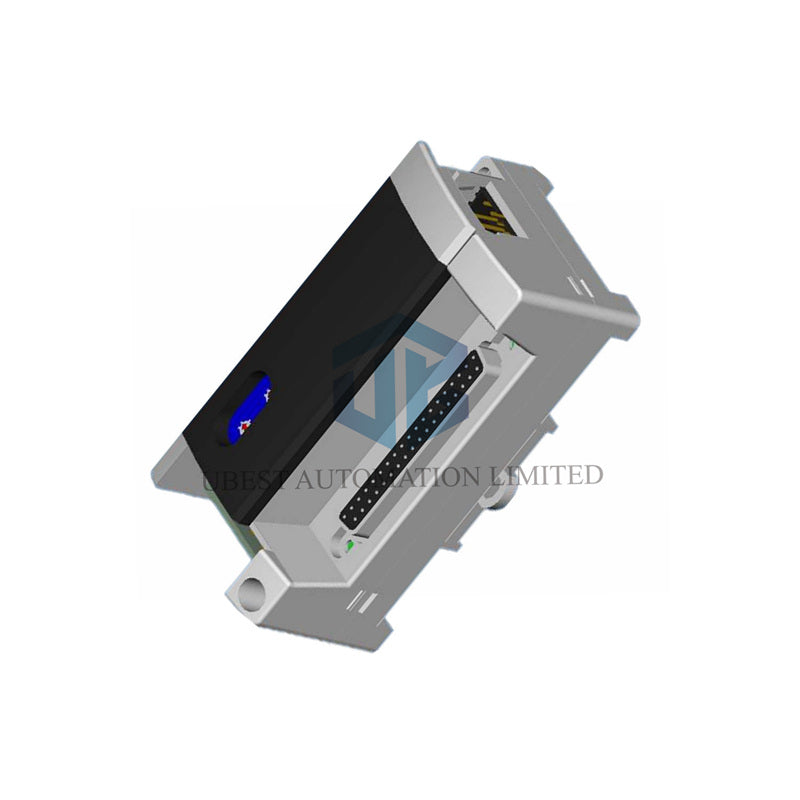

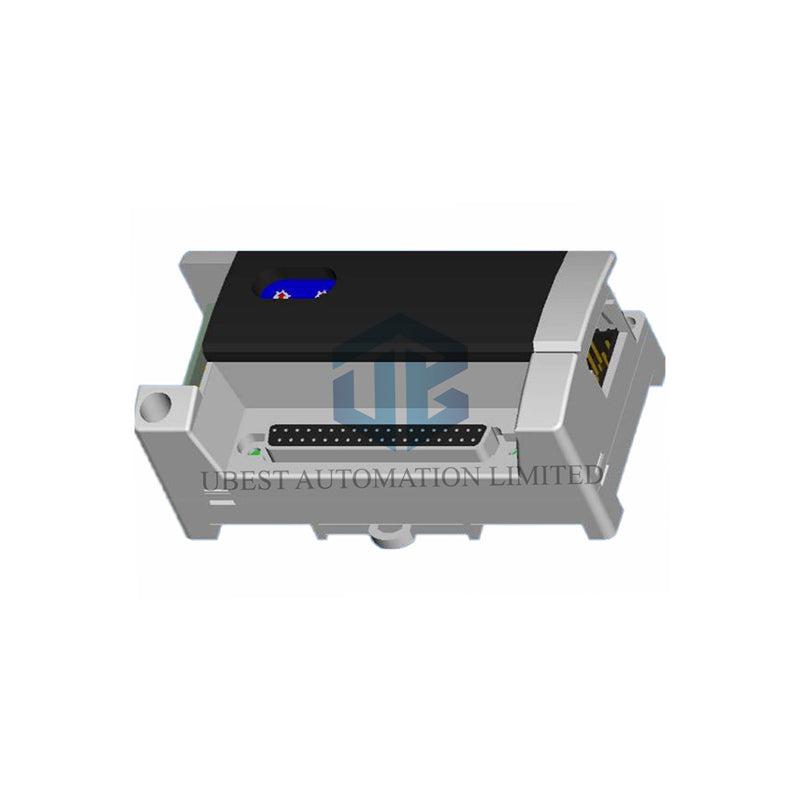

Allen-Bradley 1790-0V16X - 16-pontos süllyesztő DC kimeneti modul DeviceNethez

Egyszerűsítse elosztott I/O csatlakozásait az Allen-Bradley 1790-0V16X segítségével. Ez egy kompakt, 16 csatornás süllyesztő digitális kimeneti modul az ArmorBlock családból, DeviceNet hálózatokon. Megbízható és költséghatékony megoldást nyújt terhelések, például mágnesszelepek, jelzők és relék közvetlen hálózati vezérlésére. A modul egyszerű bekötést, egyértelmű állapotjelzőket és robusztus fotókapcsoló szigetelést kínál az ipari környezetek stabil működéséhez.

Miért válassza ezt az I/O modult?

• Könnyű hálózati integráció: Közvetlenül csatlakozik a DeviceNet hálózathoz, csökkentve a fő vezérlőszekrényből kiinduló kábelezést.
• Nagy sűrűségű kimenet: Egyetlen kompakt, helytakarékos modulról 16 eszköz vezérlése.
• Átlátható vizuális visszajelzés: Mind a 16 kimenethez tartozik egy-egy zöld LED állapotjelző a könnyű hibakereséshez.
• Robusztus és védett: 1250V szigeteléssel készült, hogy megvédje a hálózati logikát a terhelési oldali elektromos zajtól.

Teljes műszaki adatok

Márka és sorozat: Allen-Bradley ArmorBlock (1790 sorozat)

Teljes típusjelzés: 1790-0V16X

Modultípus: 16-pontos süllyesztő DC kimeneti modul, nem szigetelt

Kimeneti konfiguráció: 16 süllyesztő (NPN) kimenet

Kimeneti terhelhetőség: 0,5 A pontonként, 4,0 A közös csoportonként

Terhelési feszültség: 10V-tól 28,8V DC-ig (24V DC névleges)

Kapcsolási sebesség: Bekapcsolási késleltetés: max. 0,5 ms, kikapcsolási késleltetés: max. 1,0 ms

Tápegység (mező): 24V DC (10V - 28,8V tartomány)

Tápegység (hálózat): 24V DC DeviceNet-en keresztül (11V - 28,8V tartomány)

Szigetelés: 1250V AC RMS (fotókapcsoló szigetelés az I/O és a logika között)

Kábelezési csatlakozó: 37 tűs D-ház csatlakozó

Közös csoportok: 8 pont csoportonként (összesen 2 csoport: COM0/COM2 és COM1/COM3)

Jelzőfények: 16 zöld LED (egy kimenetenként)

Telepítési és bekötési útmutató

A 1790-0V16X DIN sínre szerelhető. Süllyesztő kimenetek esetén csatlakoztassa a mezői tápegység 24V DC pozitív (+) vezetékét a COM0 és COM2 kapcsokhoz. A mezői tápegység negatív (-) vagy GND vezetékét pedig a COM1 és COM3 kapcsokhoz. A terheléseket (például mágnesszelepet) a kimeneti kapocs és a mezői tápegység pozitív (+) között kell bekötni. Mindig ügyeljen arra, hogy a közös csoportonkénti teljes áram ne haladja meg a 4,0 Ampert.

Csomagolás és garancia

A doboz tartalma: 1 x Allen-Bradley 1790-0V16X süllyesztő kimeneti modul.

Ígéretünk: Megbízható 12 hónapos garanciát biztosítunk erre a termékre az Ön nyugalma érdekében.

Gyors szállítási lehetőségek

Gyors kiszállítást biztosítunk megbízható futárokkal: FedEx, UPS és DHL.

Gyakran Ismételt Kérdések (GYIK)

Mit jelent a "süllyesztő kimenet"?

A süllyesztő kimenet (más néven NPN) úgy működik, mint egy földre kapcsoló kapcsoló. Amikor aktív, a terhelés vezetéket a tápegység negatív oldalához (GND) köti, ezzel zárva az áramkört és bekapcsolva az eszközt.

Csatlakoztathatok induktív terhelést, például mágnesszelepet?

Igen, de a legjobb megbízhatóság és a modul védelme érdekében használjon visszacsatoló diódát a mágnesszelep tekercse mellett. Ez elnyeli a kimenet kikapcsolásakor keletkező feszültségcsúcsot.

Hogyan állíthatom be a DeviceNet csomópont címét?

Ez a modul oldalán található forgókapcsolókkal állítható be az egyedi DeviceNet csomópont cím (MAC ID) és a kommunikációs sebesség (125K, 250K, 500K).

Mi történik, ha túllépem a 4A közös áramkorlátot?

A korlát túllépése a modul túlmelegedéséhez, belső alkatrészek károsodásához vagy leálláshoz vezethet. Mindig számolja ki a terhelés összáramát közös csoportonként a tervezés során.

Alkalmas ez a modul kültéri használatra?

A standard 1790-0V16X IP20 védettségű, ami beltéri használatra készült. Különösen igényes környezetekhez az ArmorBlock MaXum sorozatból magasabb, IP67-es védettségű modult kell választani.
