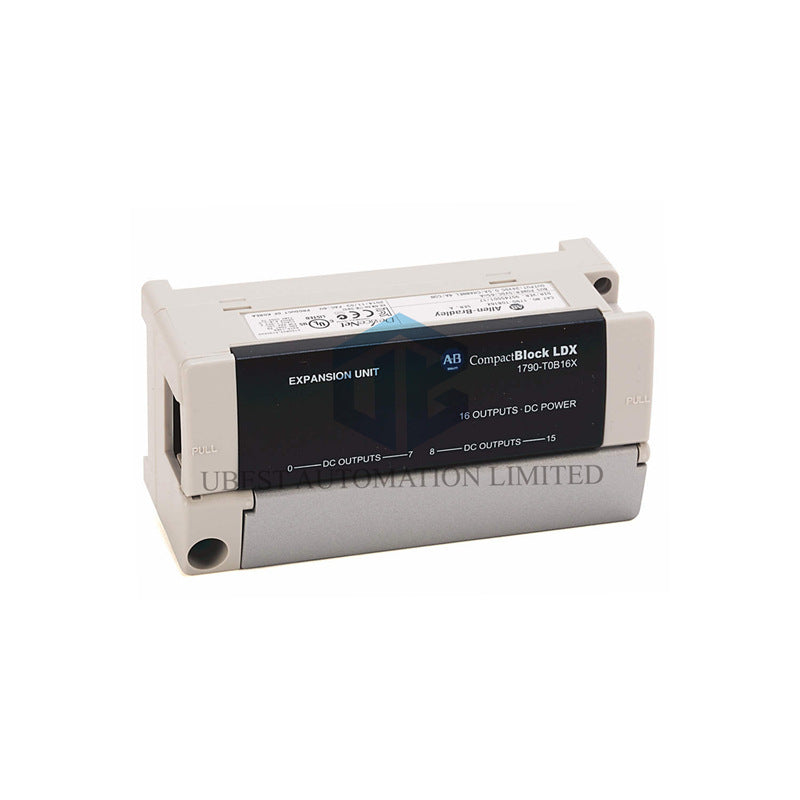

Allen-Bradley 1790-T0B16X - 16 csatornás DC kimeneti modul forrásoldali kimenettel és csatlakozóblokkal

Alkalmazzon megbízható elosztott vezérlést az Allen-Bradley 1790-T0B16X modullal. Ez a masszív ArmorBlock modul 16 forrásoldali (PNP) digitális kimenetet biztosít a DeviceNet hálózatához. Csavaros csatlakozóblokkja megkönnyíti a bekötést, és pontonként 0,5A áramot szolgáltat, így széles körű működtető eszközöket, például mágnesszelepeket, kontaktorokat és jelzőlámpákat képes meghajtani. Egyedi állapotjelző LED-ekkel és magas szintű szigeteléssel készült, hogy ipari alkalmazásokban egyértelműséget és tartósságot nyújtson.

Fő előnyök

• Könnyű csavaros csatlakozás: Masszív csatlakozóblokk egyszerű és biztonságos kötéseket tesz lehetővé speciális csatlakozók nélkül, csökkentve a telepítési időt és költséget.
• Nagy sűrűségű forrásoldali kimenetek: Egy kompakt egységben 16 PNP típusú kimenetet biztosít, ideális több eszköz vezérléséhez, amelyek pozitív feszültségjelet igényelnek.
• Kiváló vizuális visszajelzés: Mind a 16 kimenethez külön zöld LED tartozik, amely aktív állapotban világít, így a kapcsolási állapot egy pillantással látható.
• Ipari szintű szigetelés: 1250V AC fotókapcsoló szigetelés védi a érzékeny DeviceNet hálózatot az elektromos zajoktól és túlfeszültségektől a terhelési oldalon.

Teljes műszaki adatok

Márka és sorozat: Allen-Bradley ArmorBlock (1790 sorozat)

Teljes modell szám: 1790-T0B16X

Modultípus: 16 pont forrásoldali DC kimeneti modul

Kimeneti konfiguráció: 16 forrásoldali (PNP) kimenet

Kimeneti terhelhetőség: 0,5 A pontonként, 4,0 A közös csoportonként

Terhelési feszültségtartomány: 10V - 28,8V DC (24V DC névleges)

Kapcsolási sebesség: Bekapcsolási késleltetés: max. 0,5 ms, kikapcsolási késleltetés: max. 1,0 ms

Mező tápfeszültség: 24V DC (10V - 28,8V tartomány)

DeviceNet logikai tápfeszültség: 24V DC (11V - 28,8V tartomány)

Elektromos szigetelés: 1250V AC RMS (I/O és logika között)

Bekötési csatlakozás: Csavaros csatlakozóblokk (M3.0, max. nyomaték 7 lb-in)

Közös csoportok: 8 pont közösönként (összesen 2 független közös csoport)

Állapotjelzők: 16 egyedi zöld LED (csatornánként egy)

Vezeték típusa: Réz vagy rézbevonatú alumínium vezeték használata ajánlott.

Telepítési és bekötési útmutató

Rögzítse a 1790-T0B16X modult DIN sínre. Csatlakoztassa a külső 24V DC mező tápellátást. A forrásoldali kimenetekhez kösse a terhelés egyik oldalát (pl. relétekercs) a mező táp pozitív (+) pólusához. A terhelés másik oldalát kösse a modul kimeneti termináljához. A modul belső kapcsolója aktiváláskor a közös (-) felé biztosítja az áramkört. Ne feledje: az egy közösöt használó kimenetek összárama nem haladhatja meg a 4,0 Ampert.

Csomagolás és garancia

Mit tartalmaz a csomag: 1 x Allen-Bradley 1790-T0B16X forrásoldali kimeneti modul csatlakozóblokkal.

Ígéretünk: A termékre szilárd 12 hónapos garancia vonatkozik.

Gyors nemzetközi szállítás

Gyors kézbesítést biztosítunk megbízható futárokkal: FedEx, UPS és DHL.

Gyakran Ismételt Kérdések (GYIK)

Milyen előnye van a forrásoldali (PNP) kimenetnek?

A forrásoldali kimenetek pozitív feszültséget szolgáltatnak a terhelésnek. Gyakran használják PNP szabványú érzékelőkkel rendelkező régiókban, és egyszerűsíthetik a bekötést olyan rendszerekben, ahol a közös vonal a földhöz van kötve.

Csatlakoztathatok-e közvetlenül induktív terhelést?

Igen, de a megbízhatóság érdekében mindig használjon elnyomó diódát vagy varisztort induktív terhelések, például mágnesszelep tekercsek mellett. Ez védi a modul kimeneti tranzisztorát a feszültségcsúcsoktól terhelés kikapcsolásakor.

Hogyan állíthatom be a hálózati címet?

A modul házán forgókapcsolók találhatók a DeviceNet Node Address (MAC ID 0-63 között) és a kommunikációs adatátviteli sebesség (125K, 250K vagy 500K) beállításához.

Mit jelent az „8 pont/8 COM” közös típus?

Ez azt jelenti, hogy a 16 kimenet két 8 pontos csoportra van osztva. Minden csoportnak saját közös terminálja van. A közösöket külön-külön kell csatlakoztatni, és a 4,0A áramkorlát csoportonként külön érvényes.

Levehető-e a csatlakozóblokk?

Általában az ArmorBlock modulok csatlakozóblokkjai integráltak, és nem tervezték gyakori eltávolításra. Mindig győződjön meg róla, hogy a tápfeszültség ki van kapcsolva, mielőtt bekötést végez vagy módosít.
