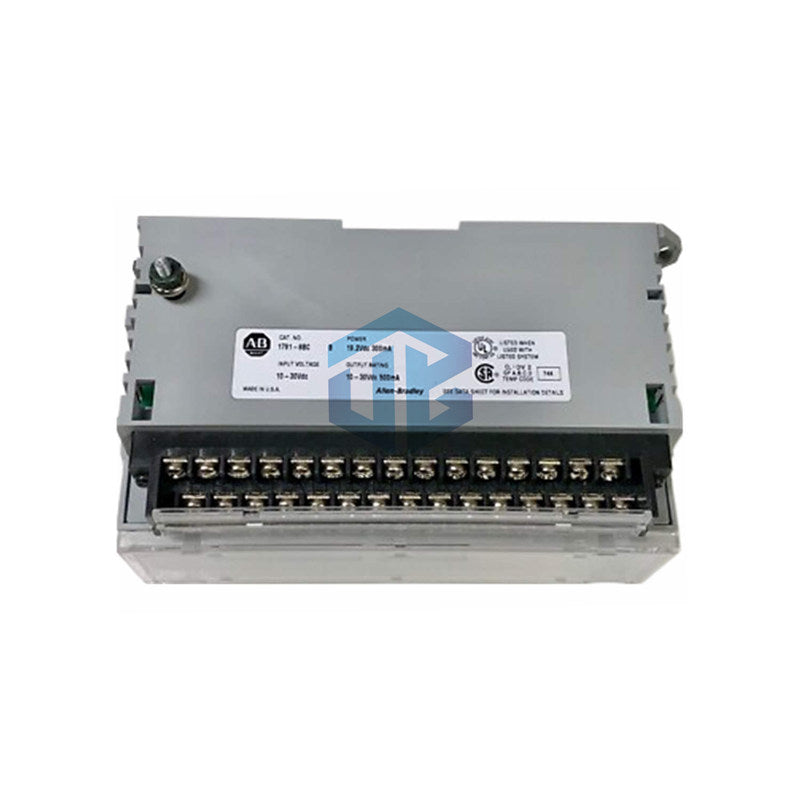

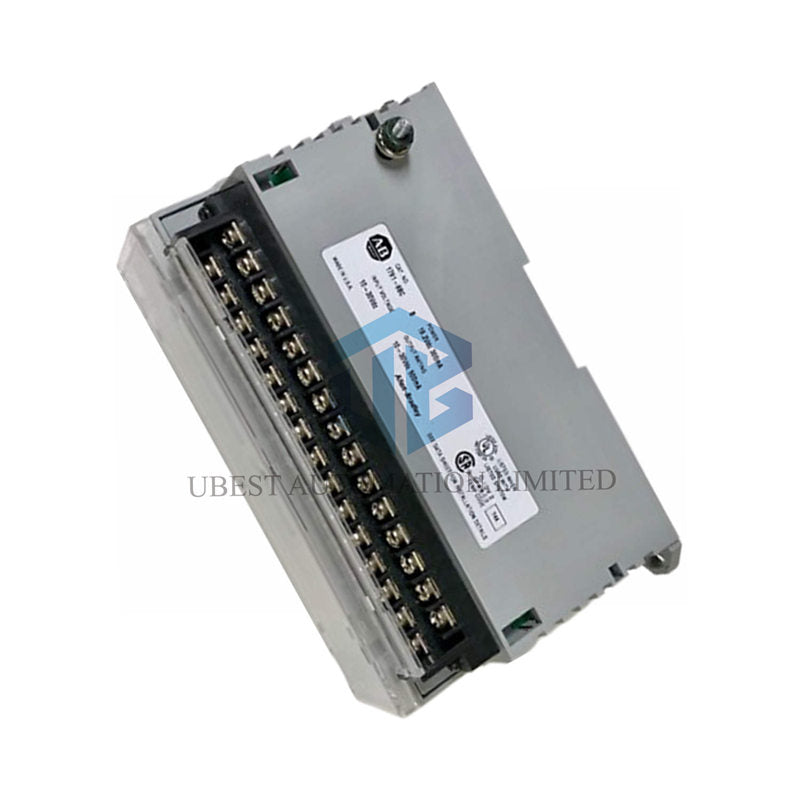

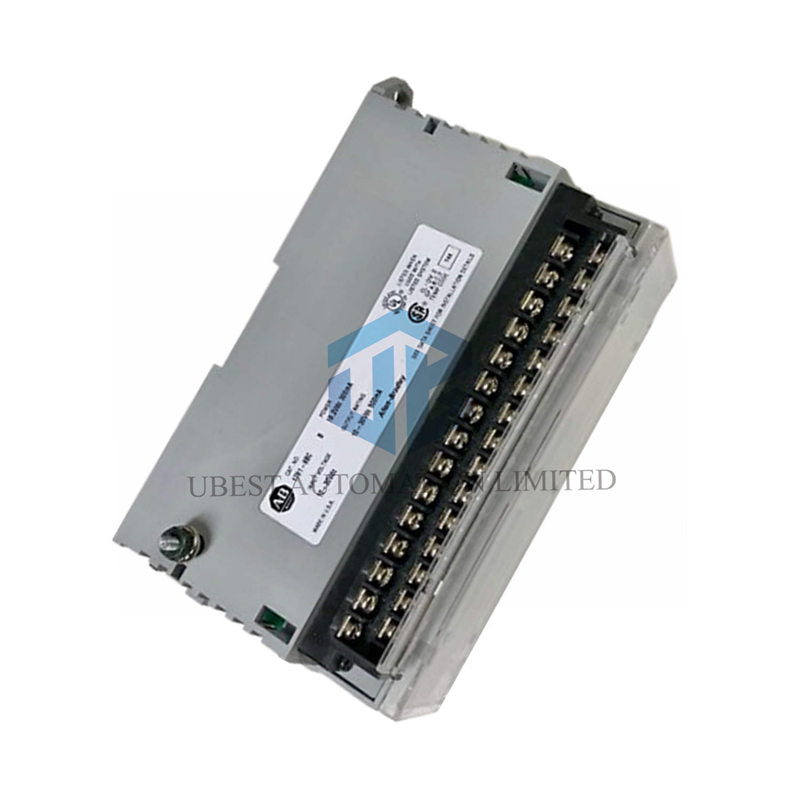

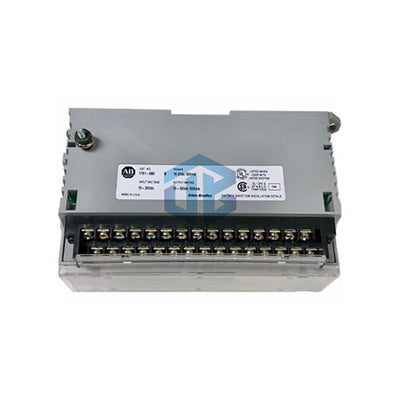

Allen-Bradley 1791-8BC Blokk I/O Modul: Kompakt 24VDC I/O Csomópont

Műszaki adatok

• Márka: Allen-Bradley
• Modell: 1791-8BC
• Termékvonal: 1791 Blokk I/O
• Bemeneti csatornák: 8 DC süllyesztett.
• Bemeneti feszültségtartomány: 10-től 30 VDC-ig.
• Kimeneti csatornák: 8 DC forrás.
• Kimeneti feszültségtartomány: 10-től 30 VDC-ig.
• Kimeneti áram (függőleges szerelés): 1A @ 30°C, 500mA @ 60°C.
• Külső tápellátás: 19,2–30 VDC, max. 300 mA.
• Teljesítményfelvétel: max. 11,8 Watt.
• Kommunikáció: Allen-Bradley RIO protokoll.
• Állapotjelző LED-ek: Csatornánként és rendszer OK.
• Kábelméret: max. 14 AWG sodrott.

Teljesítmény és hálózati részletek

• A kimeneti áramkapacitás függ a szerelési iránytól és a hőmérséklettől.
• A RIO hálózat 57,6K, 115,2K vagy 230,4K baud sebességgel működik Belden 9463 kábelen.
• A bemeneti áramkörök legalább 2,5 mA 10 VDC-nél szükségesek az ON állapot garantálásához.
• A hálózati lezáráshoz 150 ohmos (57,6K/115,2K) vagy 82 ohmos (230,4K) ellenállás szükséges.
• A hőleadás viszonylag alacsony, max. 41 BTU/óra.

Telepítési és integrációs útmutató

• A 1791-8BC modult függőlegesen szerelje fel DIN sínre a legmagasabb kimeneti áramérték eléréséhez.
• Csatlakoztasson tiszta 19,2-30 VDC tápellátást a külső táp csatlakozókhoz.
• Kösse be a terepi eszközöket, például közelségérzékelőket a nyolc 24VDC bemeneti ponthoz.
• Csatlakoztasson kimeneti terheléseket, például kis reléket vagy jelzőfényeket a DC kimeneti terminálokhoz.
• Használja a kijelölt terminálokat (BLU, SHD, CLR) a RIO kommunikációs kábel sorba kötéséhez.
• Mindig szerelje be a megfelelő lezáró ellenállást az első és az utolsó csomópontnál a RIO kapcsolaton.

Csomagolás és szállítás

• A modul biztonságosan, egyedi dobozban érkezik a védelem érdekében.
• A csomag tartalma: Egy Allen-Bradley 1791-8BC Blokk I/O Modul.
• Nemzetközi szállítás elérhető FedEx, UPS és DHL szolgáltatásokkal.
• Rendelése elhagyása után nyomon követési számot biztosítunk.

Gyakran Ismételt Kérdések (GYIK)

• K: Miért változik a kimeneti áramérték a szerelési mód szerint?
  V: A hőleadás eltérő. A függőleges szerelés jobb légáramlást biztosít, így magasabb folyamatos áramot támogat.
• K: Használhatom a 1791-8BC modult modern ControlLogix PLC-vel?
  V: Igen, de szükség van egy kompatibilis Remote I/O szkenner modulra a ControlLogix vázban a kommunikációhoz.
• K: Hogyan tudom, hogy a modul működik?
  V: Ellenőrizze a csatornánkénti LED-eket az I/O állapotához és a zöld OK LED-et a rendszer egészségéhez.
• K: Milyen típusú vezetéket használjak a csatlakozásokhoz?
  V: Használjon max. 14 AWG sodrott rézvezetéket a megbízható csatlakozáshoz a terminálblokkokhoz.
