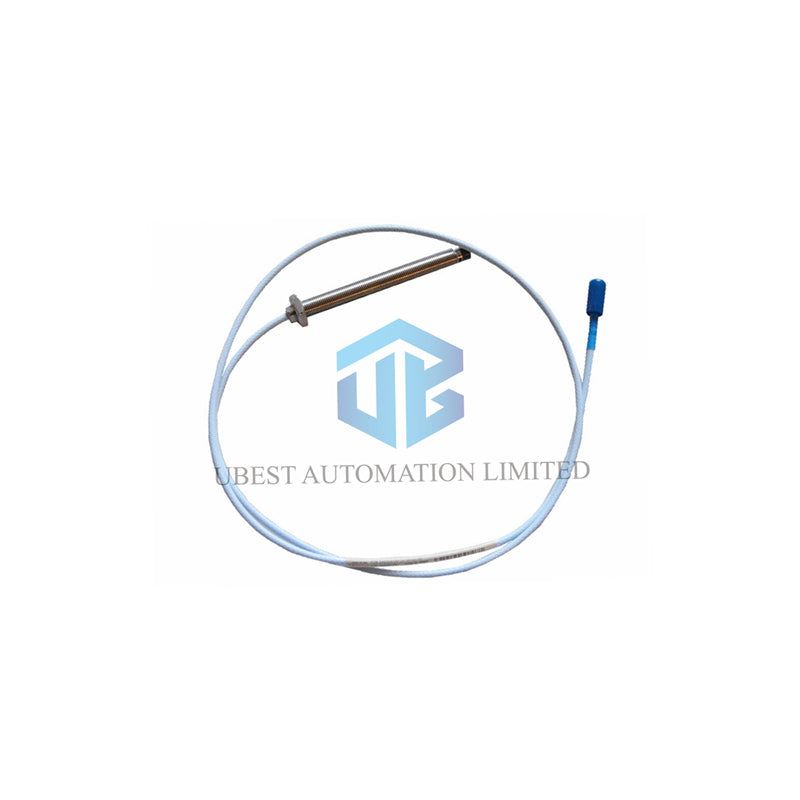

Bently Nevada 3300 XL 8 mm Érzékelő 330103-03-08-10-01-00

Fő műszaki jellemzők

• Gyártó: Bently Nevada
• Termékszám: 330103-03-08-10-01-00
• Terméktípus: 3300 XL 8 mm Közelségérzékelők
• Lineáris tartomány: 2 mm (80 ezredhüvelyk) 0,25 mm-től 2,3 mm-ig (10-től 90 ezredhüvelykig). Ez -1-től -17 V egyenfeszültség kimenetet biztosít. Sugárirányú rezgéshez -9 V egyenfeszültségű hézagbeállítást javaslunk.
• Frekvenciaátvitel: A rendszer támogatja a dinamikus méréseket. Lásd a 10. és 12. ábrát a jelcsillapításról hosszú kábelek esetén.
• Érzékenység és linearitás: Névleges érzékenység 7,87 V/mm. A linearitási hiba a teljes tartományban a megadott határokon belül marad.
• Felbontás: Nagy felbontású, apró tengelyeltéréseket is érzékel. A rendszer hatékonyan szűri az elektromos zajt.
• Hőmérsékleti tartomány: A szabványos érzékelő -52°C-tól +177°C-ig működik. A hegy akár +218°C-ig is bírja. -34°C alatti hőmérséklet a nyomásálló tömítés épségét befolyásolhatja.
• Környezeti ellenállás: 56 nap 93%-os páratartalom mellett kevesebb mint 3% ASF változás (IEC 68-2-3).
• Nyomásálló tömítés: Viton® O-gyűrűs kialakítás differenciál nyomást zár le. Szállítás előtt nem végzünk nyomáspróbát. Ha tesztre van szüksége, kérjük, vegye fel a kapcsolatot egyedi tervezési osztályunkkal.
• Engedélyek: A 00 végződés azt jelzi, hogy nincs szükség engedélyekre. Az érzékelő továbbra is megfelel a belső biztonsági előírásoknak, ha korlátokkal van felszerelve.

Teljes végződés információ – 330103-03-08-10-01-00

• 330103 – 3300 XL 8 mm Érzékelő, M10 x 1 menet, páncélzat nélkül
• 03 – Menet nélküli hossz: 30 mm
• 08 – Teljes házhossz: 80 mm
• 10 – Teljes hossz: 1,0 méter (3,3 láb)
• 01 – Miniatűr koaxiális ClickLoc™ csatlakozó csatlakozóvédővel, szabványos kábel
• 00 – Engedély: Nem szükséges

Mechanikai és elektromos adatok

• Érzékelő hegy anyaga: Polifenilén-szulfid (PPS), kiváló vegyszerállósággal és hőállósággal.
• Érzékelő ház anyaga: AISI 303 vagy 304 rozsdamentes acél, tartósságot biztosít zord környezetben.
• Névleges egyenáramú ellenállás (RPROBE): 7,59 ± 0,50 Ω (1,0 m hosszra) a központi vezető és a külső vezető között.
• Menet specifikáció: M10 x 1, maximális menetmélység 15 mm.
• Súly: 323 g/m (11,4 uncia/láb).
• Helyszíni bekötés: Használjon 0,2–1,5 mm² (16-24 AWG) árnyékolt háromeres kábelt. A Proximitor és a kijelző közötti maximális távolság 305 méter (1000 láb).
• Engedélyek (korlátokkal használva): I. osztály, 0 zóna AEx/Ex ia IIC T5…T1 Ga; I. osztály 2. rész A-D csoportok nA/ec a 141092 vagy 140979 rajzok szerint.

Gyakran ismételt kérdések

• K: Mi a 330103-03-08-10-01-00 lineáris tartománya?
  V: A 3300 XL 8 mm Érzékelő 2 mm lineáris tartományt kínál (0,25–2,3 mm a céltól), ami -1-től -17 V egyenfeszültség kimenetet jelent.
• K: Használhatom ezt az érzékelőt régebbi Bently Nevada kijelzőkkel?
  V: Igen, minden 3300 XL Proximitor érzékelővel kompatibilis. Kövesse a helyszíni bekötési útmutatót a kábelhosszra vonatkozóan.
• K: Ellenáll az érzékelő hegye a maró vegyszereknek?
  V: A PPS hegy kiváló vegyszer- és hőállóságot biztosít. A rozsdamentes acél ház növeli a tartósságot.
• K: Mit jelent a 00 végződés az engedélyeknél?
  V: A 00 végződés azt jelzi, hogy nincs feltüntetett engedély. Az érzékelő azonban továbbra is megfelel a belső biztonsági előírásoknak, ha megfelelően van felszerelve korlátokkal.
• K: Mennyi a szállítási idő?
  V: Általában 24 órán belül szállítunk FedEx, UPS vagy DHL útján.
