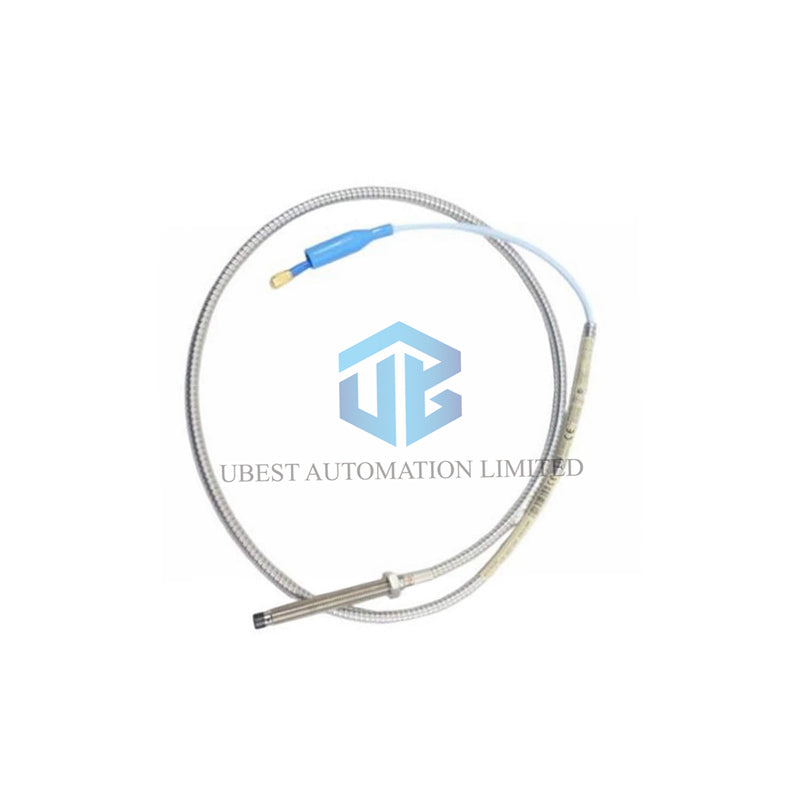

Bently Nevada 330104‑01‑06‑05‑01‑05: 3300 XL 8 mm közelségérzékelő

A 3300 XL 8 mm közelségérzékelők a Bently Nevadától nagyfelbontású rezgés- és elmozdulásmérést biztosítanak. Ez a masszív örvényáramú érzékelő kompakt M10 x 1 menetes testtel, páncélozott kivitelben és globális veszélyes területi tanúsítványokkal rendelkezik.

1. Modell felbontás és utótag információk

• Márka: Bently Nevada
• Modellsorozat: 3300 XL 8 mm közelségérzékelők, metrikus változat
• Teljes cikkszám: 330104‑01‑06‑05‑01‑05
• Utótag fa:
  • 330104 – 3300 XL 8 mm érzékelő, M10 x 1 menet, páncélozott
  • 01 – Menet nélküli hossz = 10 mm
  • 06 – Teljes házhossz opció = 60 mm
  • 05 – Teljes hossz = 0,5 méter (1,6 láb)
  • 01 – Csatlakozó: Miniatűr koaxiális ClickLoc™ csatlakozóvédővel, szabványos kábel
  • 05 – Hatósági jóváhagyások: CSA, ATEX, IECEx

2. Fő műszaki jellemzők

• Mérési tartomány: Lineáris tartomány 2 mm (80 mil) 0,25–2,3 mm céltávolság között.
• Érzékenység és kimenet: Névleges skálafaktor 7,87 V/mm; kimenet –1-től –17 Vdc-ig a lineáris tartományban.
• DC ellenállás (érzékelő): 7,45 ±0,50 Ω (központi és külső vezető között 0,5 m hossz esetén).
• Frekvenciaátvitel: Helyszíni vezeték akár 305 m (1000 láb) az érzékelő és a Proximitor® között; a jel magas frekvencián csökken, ahogy a szabványos grafikonokon látható.
• Hőmérsékleti tartomány:
  • Szabványos érzékelő: –52 °C-tól +177 °C-ig (–62 °F-tól +350 °F-ig)
  • Hosszabbított hegy: –52 °C-tól +218 °C-ig (–62 °F-tól +425 °F-ig); kábel/csatlakozó akár +260 °C-ig
• Környezeti tűrés: <3% ASF változás 56 nap után 93% páratartalom mellett (IEC 68‑2‑3).
• Nyomásálló tömítés: Viton® O-gyűrű zárja le a hegyet a házzal; differenciál nyomásra tervezve.
• Anyagok: Érzékelő hegy – polifenilén-szulfid (PPS); ház – AISI 303/304 rozsdamentes acél; menet M10x1.

3. Veszélyes területi jóváhagyások

• ia (intrinzik biztonságos): I. osztály, 0 zóna AEx/Ex ia IIC T5…T1 Ga; I. osztály Div 1 csoportok A,B,C,D; II. osztály csoportok E,F,G; III. osztály.
• nA, ec (nem gyújtóképes): I. osztály, 2 zóna AEx/Ex nA IIC T5…T1 Gc; I. osztály Div 2 csoportok A,B,C,D; Ex ec IIC T5…T1 Gc.
• Jóváhagyási utótag: 05 tartalmazza a CSA, ATEX, IECEx jelöléseket.

GYIK

• Használhatom ezt az érzékelőt más sorozatból származó Proximitorral? Igen, de az optimális linearitás érdekében javasoljuk a 3300 XL közelségérzékelők rendszerkomponenseivel való párosítást.
• Miben különbözik az 05 és a 00 utótag a jóváhagyások tekintetében? Az 05 utótag CSA, ATEX, IECEx jóváhagyásokat tartalmaz; a 00 utótag nem rendelkezik jóváhagyásokkal.
• Tartalmazza ez az érzékelő a csatlakozóvédőt? Igen, az 01 utótag tartalmazza a miniatűr koaxiális ClickLoc™ csatlakozóvédőt.
• Hosszabbíthatom a kábelt 0,5 m-nél hosszabbra? Igen, használjon triaxiális hosszabbítókábelt akár 305 m-ig; kövesse a frekvenciaátviteli grafikonokat.
• Fordított bekötésű ez az érzékelő? Nem, szabványos konfiguráció: központi vezető és külső vezető ellenállása 7,45 Ω.
