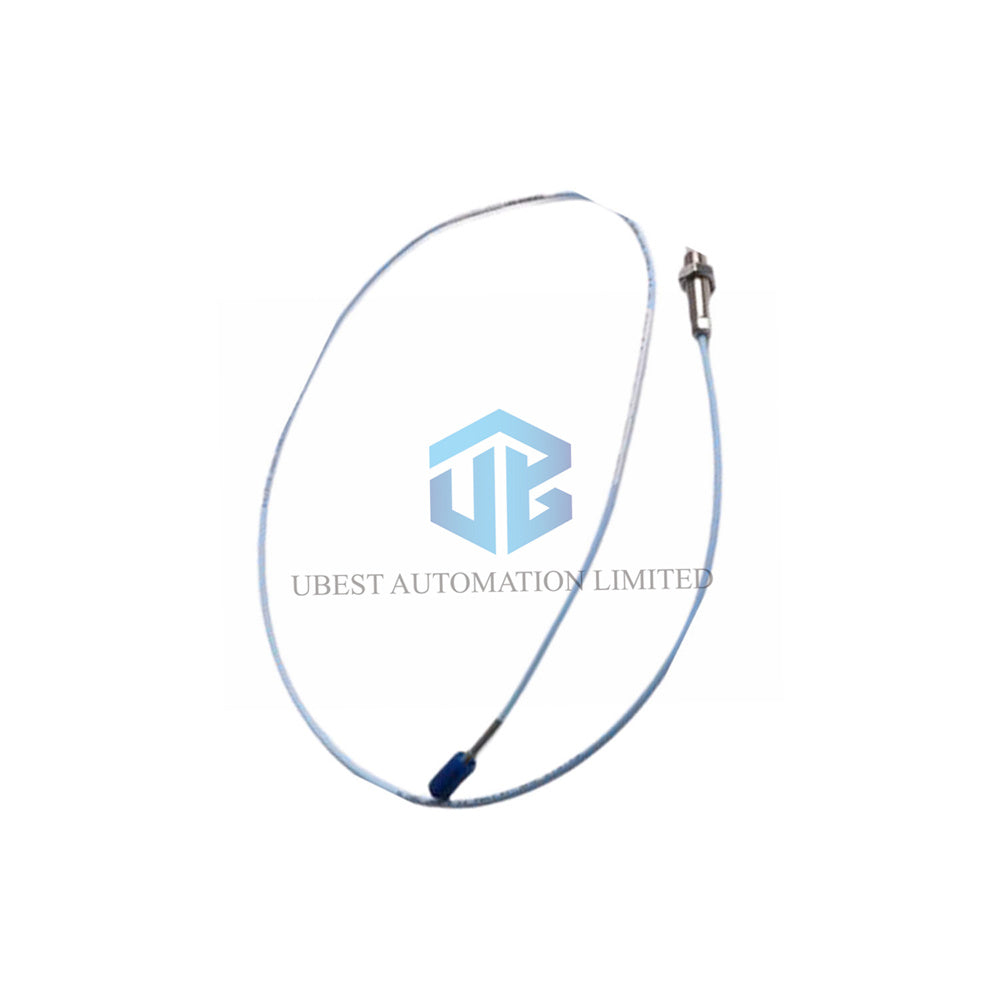

Bently Nevada 3300 NSv Közelségérzékelő: Fejlett Rezgésérzékelő Megoldás

Termékazonosítás és Főbb Műszaki Adatok

• Márka: Bently Nevada
• Modell: 3300 NSv Közelségérzékelő
• Alkatrészszám: 330908-00-46-05-02-05
• Részletes Alkatrészszám Beállítás:
  • 330908: Alapmodell - 3300 NSv Érzékelő, 3/8-24 UNF menet, páncélzat nélkül
  • -00: Menet nélküli hossz = 0 hüvelyk
  • -46: Teljes házhossz = 4,6 hüvelyk
  • -05: Teljes kábelhossz = 0,5 méter (20 hüvelyk)
  • -02: Csatlakozó típus = Miniatűr koaxiális ClickLoc, szabványos kábel
  • -05: Engedélyek = Többféle (pl. ATEX, IECEx)
• Lineáris Mérési Tartomány: 1,5 mm (60 ezredhüvelyk), 0,25 mm-től 1,75 mm-ig a céltárgytól.
• Ajánlott Réshézag Beállítás: 1,0 mm (40 ezredhüvelyk) a céltárgy felületétől.
• Mérési Skála Tényező (Érzékenység): 7,87 V/mm (200 mV/ezredhüvelyk) +12,5%/-20% tűréssel.
• Linearitás (DSL): Kevesebb, mint ±0,06 mm (±2,3 ezredhüvelyk) eltérés a tökéletes linearitástól.

Teljesítmény és Elektromos Adatok

• Frekvencia Válasz: 0–10 kHz, hosszú vezetékek esetén is minimális jelveszteséggel.
• Érzékelő Egyenáramú Ellenállása: 4,0 Ohm ± 0,5 Ohm (az integrált 0,5 méteres kábelhez).
• Rendszerkompatibilitás: Teljesen csereszabatos a régebbi rendszerekkel, mint a 3300 XL 8 mm Közelségérzékelők és 3300 RAM.
• Elektromos Rendszerparaméterek:
  • Hosszabbító Kábel Ellenállása: Középvezető: 0,220 Ω/m, Árnyékolás: 0,066 Ω/m.
  • Hosszabbító Kábel Kapacitása: Általában 69,9 pF méterenként.
  • Helyszíni Vezetékezés: Akár 305 méter háromvezetékes árnyékolt kábel támogatása.
• Céltárgy Követelmények: Minimum 8,9 mm átmérő; 13 mm vagy nagyobb ajánlott.

Masszív Kivitel és Környezeti Adatok

• Érzékelőhegy Anyaga: Vegyszerálló polifenilén-szulfid (PPS).
• Érzékelő Ház: Tartós AISI 304 rozsdamentes acélból készült.
• Működési Hőmérséklet: Széles tartomány -52°C-tól +177°C-ig (-62°F-tól +351°F-ig).
• Tömítés: Viton O-gyűrűvel zár a nyomáskülönbség ellen.
• Tanúsítványok: A "-05" végződés több nemzetközi biztonsági szabványnak való megfelelést jelzi.

Gyakran Ismételt Kérdések (GYIK)

• Használható ez az érzékelő a régebbi 3300-as felügyeleti rendszeremmel? Igen. A 3300 NSv érzékelő közvetlen mechanikai és elektromos helyettesítője a korábbi 3300 RAM érzékelőknek.
• Milyen előnye van a 4,6 hüvelykes házhosszúságnak? Biztosabb rögzítést tesz lehetővé mélyebb szerelőfuratokban vagy vastagabb burkolatfalakon keresztül.
• Mekkora a maximálisan támogatott kábelhossz? A rendszer akár 305 méter (1000 láb) helyszíni vezetékezést is támogat az érzékelő és a felügyelő között.
• Alkalmas ez az érzékelő kis átmérőjű tengelyekhez? Igen, de 13 mm alatti tengelyeknél a pontos tengelyirányú méréshez kövesse a speciális réshézag-beállítási útmutatót.
