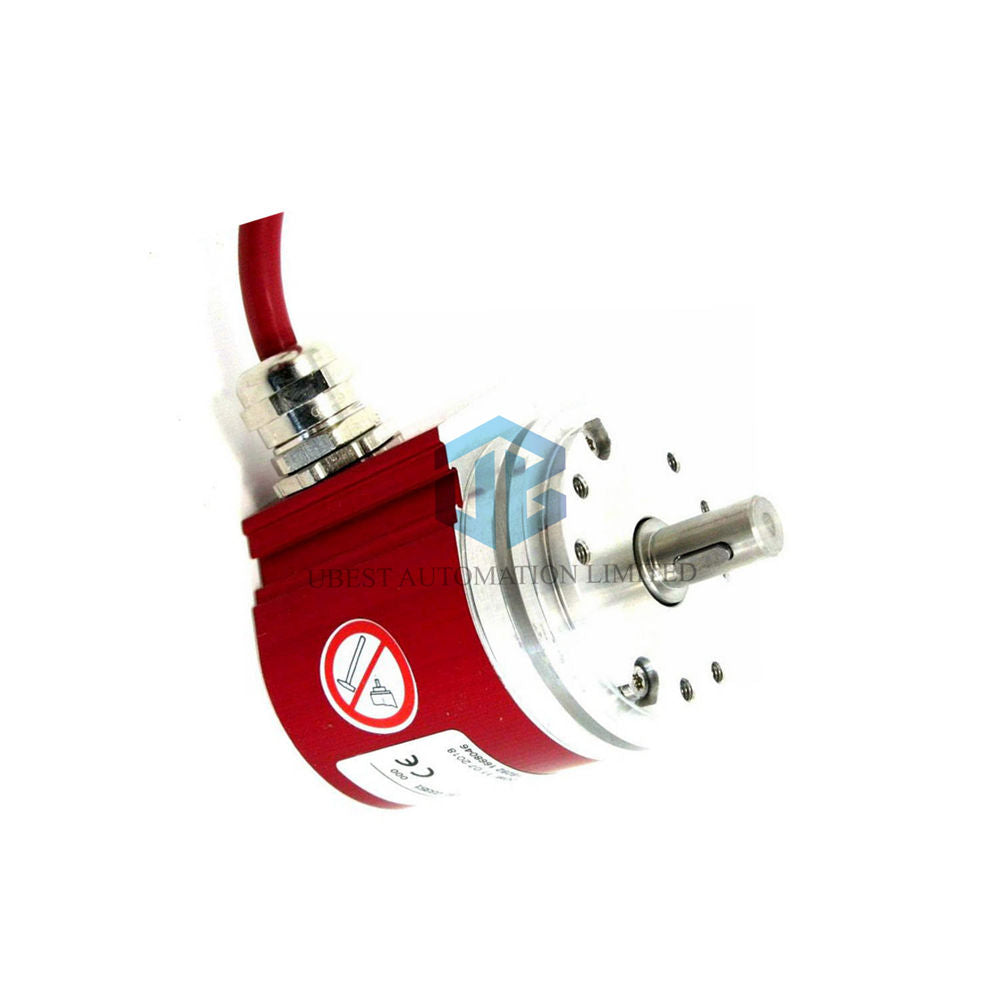

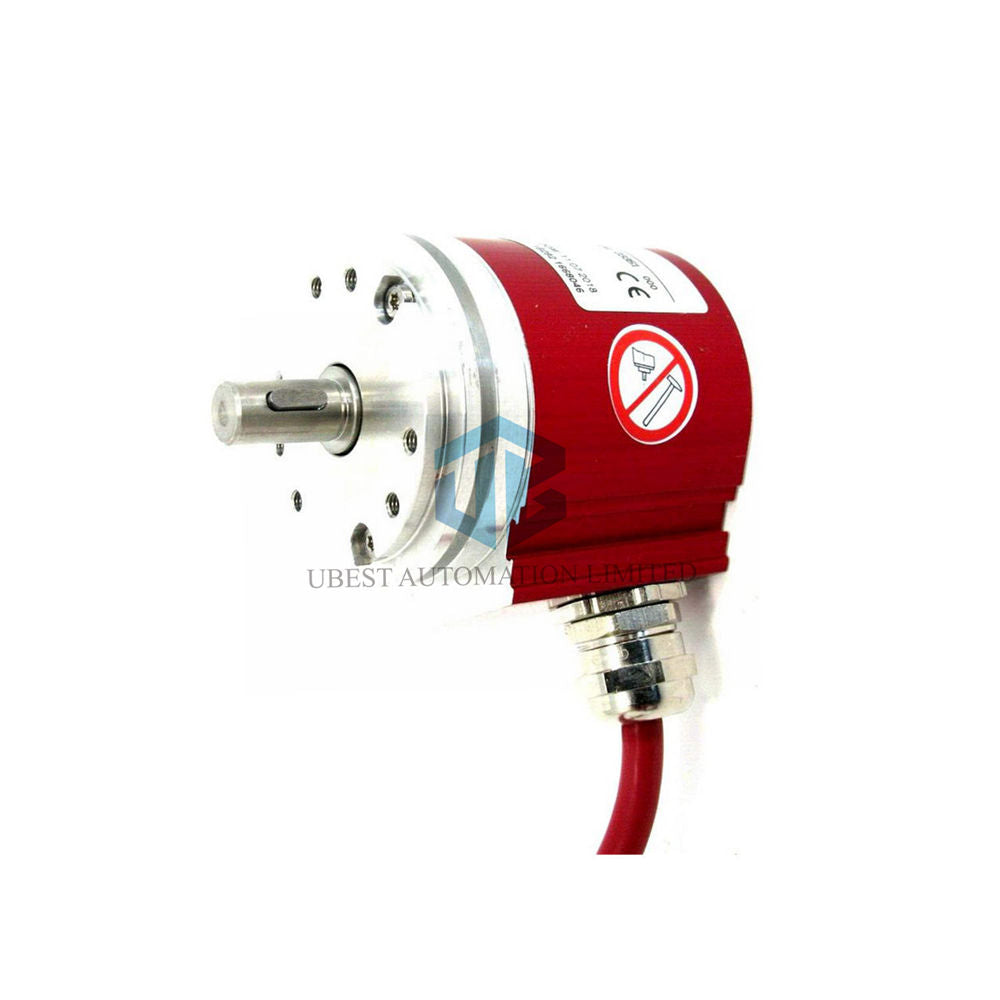

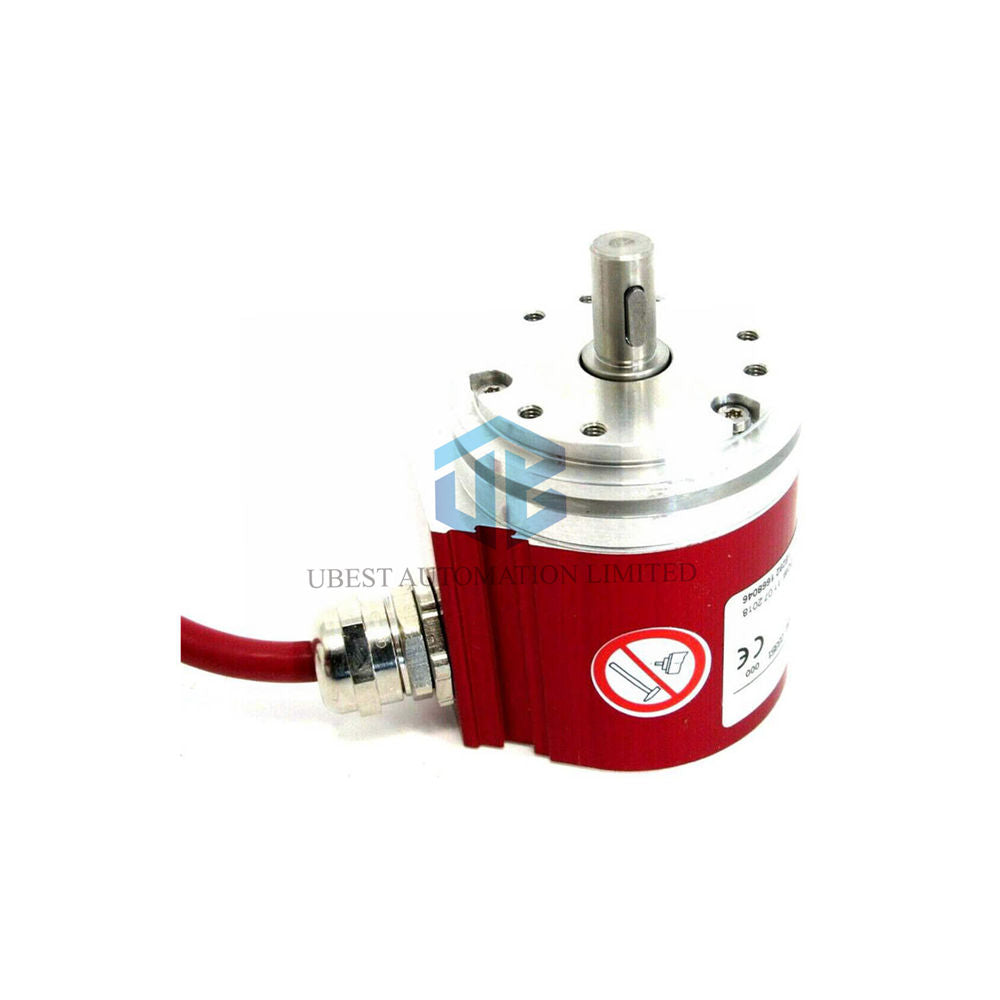

CEV58M-00167 8192 lépés/fordulat TR elektronikus enkóder
Manufacturer:
TR Electronic
Product No.:
CEV58M-00167
Condition:
In Stock
Product Type:
Kódoló
Product Origin:
DE
Weight:
400g
Shipping port:
Xiamen
Warranty:
12 months
UBEST – Megbízható Globális Automatizálási Alkatrész Szállító
Széles választékban kínálunk raktáron lévő ipari automatizálási pótalkatrészeket. Minden termékhez 12 hónapos garancia és 30 napos visszatérítés jár minőségi problémák esetén.
CEV58M-00167 Abszolút Encoder – PROFIBUS DP ipari precizitáshoz
Műszaki adatok
- Márka: Ubest Automation
- Modell: TR CEV58M-00167
- Lépések fordulatonként: 8,192,000
- Fordulatok: 4,096,000
- Teljes felbontás: ≤ 33 bit
- Interfész: PROFIBUS DP (IEC 61158, IEC 61784)
- Kimeneti szint: RS485
- Tápfeszültség: 11-27V DC (névleges 24V DC)
- Névleges áram: 120 mA terhelés nélkül
- Átviteli sebesség: 9,6…12000 kbit/s
- Ciklusidő: 250 µs
- Csatlakozó típus: 2x M16x1.5 / 1x M12x1.5, radiális elhelyezkedés
- Flansktípus: ZB36
- Tengelytípus: 10FL/19.5
- Tengelyátmérők: 6, 8, 10, 12 mm vagy 3/8 hüvelyk
- Maximális mechanikai sebesség: ≤ 12,000 1/min
- Tengelyterhelés (axiális/radiális): ≤ 50 N / ≤ 100 N
- Csapágy élettartam: ≥ 3,9E+10 fordulat
- Szög gyorsulás: ≤ 10E+4 rad/s²
- Tehetetlenségi nyomaték: 2,5E-6 kg m² (tipikus)
- Induló nyomaték 20°C-on: 2 Ncm
- Tömeg: 0,3…0,5 kg (tipikus)
- Hőmérséklet-tartomány: -20…+80°C (üzemelés)
- Tárolási hőmérséklet: -30…+80°C (száraz)
- Relatív páratartalom: 98%, nem kondenzálódó
- Védettségi osztály: IP65 szabvány
- Rezgésállóság: ≤ 100 m/s² (szinusz 50…2000 Hz)
- Ütésállóság: ≤ 1000 m/s² (fél szinusz 11 ms)
- EMC immunitás: DIN EN 61000-6-2
- EMC kibocsátás: DIN EN 61000-6-3
- PNO profil: 2. osztály
- Programozó eszköz: Fieldbus Device
- Pin-kiosztás száma: TR-ECE-TI-D-0065
- Rajzszám: 04-CEV58M-M0014
Gyakran Ismételt Kérdések (GYIK)
- Programozható a CEV58M-00167 encoder? Igen, az encoder teljes mértékben programozható PROFIBUS DP-n keresztül egy fieldbus eszközzel.
- Mekkora a teljes felbontása ennek az encodernek? Akár 33 bit teljes felbontást támogat, ≤ 32768 lépéssel fordulatonként és ≤ 256000 fordulattal.
- Alkalmas ez az encoder kültéri használatra? Igen, az IP65 védettség por- és vízállóvá teszi.
- Az encoder működik 24V-os rendszerekkel? Igen, a névleges feszültség 24V DC, és 11-27V DC tartományt fogad el.
- Mekkora a maximális sebesség a csapágy élettartam értékeléséhez? A csapágy élettartam értékelése 6000 1/min sebességnél, 60°C-on, 60% tengelyterheléssel történik.
