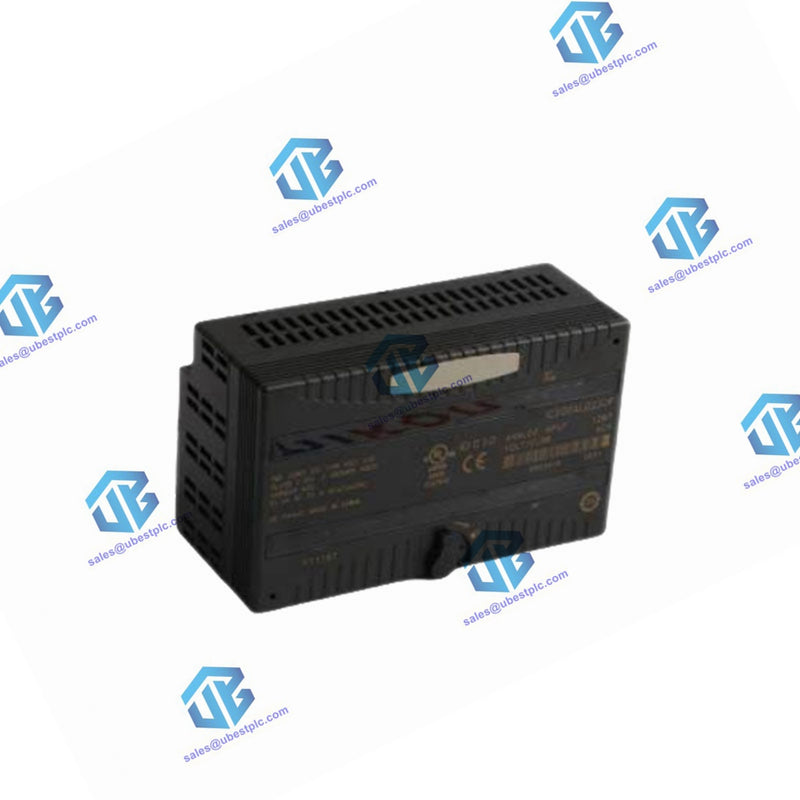

Analóg bemeneti modul IC200ALG260 / BXIOAI8
8 feszültségbemenethez vagy 8 árambemenethez biztosít interfészt.

ANALÓG BEMENET 12BIT VOLT/CURR CH
A modul tápellátását a hátlapi tápegységről kapja. A modul működéséhez nincs szükség külső áramforrásra. A felhasználó adó-vevőinek tápellátását külső forrásból kell biztosítani.

Diagnosztika

A modul belső áramkimaradást jelez a terepi áramköröknél.

LED kijelzők

• INT PWR LED: Az analóg terepi áramkörök belső generált térerősségének jelenlétét jelzi.
• OK LED: Azt jelzi, ha a modul hátlapi tápfeszültség alatt áll.

Konfigurációs paraméterek

• A vivőkapcsokon lévő két jumper segítségével konfigurálható a feszültség vagy az áram mód, valamint az unipoláris vagy bipoláris működés feszültség üzemmódban.
• Egy jumper feszültség vagy áram üzemmódot választ ki.
  • Ezzel a jumperrel csatlakoztatva a modul 4mA és 20mA közötti árambemeneteket fogad.
  • Átkötés nélkül a modul -10VDC és +10VDC bemeneteket fogad.
• Feszültség üzemmódban a hordozón lévő másik jumperrel választható ki a 0–10 VDC tartomány.

Telepítés előtti ellenőrzés

Gondosan ellenőrizze az összes szállítótartályt, hogy nem sérült-e. Ha valamelyik berendezés megsérül, azonnal értesítse a szállítószolgálatot. A sérült szállítótartályt őrizze meg a szállítószolgálat általi ellenőrzésre. A berendezés kicsomagolása után jegyezze fel az összes sorozatszámot. Őrizze meg a szállítási konténereket és a csomagolóanyagot arra az esetre, ha a rendszer bármely részét szállítani kell.

Modul jellemzői

• Csatornák:
• • IC200ALG260 / BXIOAI8: 8 egyvégű, egy csoport
• Modulazonosító :
  • IC200ALG260 / BXIOAI8 : FFFF9008
• Elkülönítés :
  • Felhasználói bemenet a logikába (optikai) és a keret földelésébe: 250VAC folyamatos; 1500 VAC 1 percig
  • Csoporttól csoportig: Nem alkalmazható
  • Csatornától csatornáig: Nincs
• LED kijelzők :
  • INT PWR LED: azt jelzi, hogy belsőleg generált térerő van jelen.
  • OK LED: Azt jelzi, hogy a hátlap áramellátása van.
• Hátlapi áramfelvétel :
  • IC200ALG230 / BXIOAI4: 5 V kimenet: 125 mA max.
  • IC200ALG260 / BXIOAI8: 5 V kimenet: 130 mA max.
• Külső tápegység : Nincs
• Termikus leértékelés : Nincs
• Konfigurációs paraméterek: Tartományválasztás, Módválasztás (jumperek a szolgáltatón)
• Diagnosztika: A belső energia elvesztése

Bemeneti jellemzők: Feszültség mód (alapértelmezett)

• Bemeneti feszültség :
  • Bipoláris: +/-10VDC (alapértelmezett)
  • Unipoláris: 0-10 V (konfigurálható)
• Bemeneti impedancia: maximum 126 kOhm
• Pontosság 25°C-on :
  • +/-0,3% jellemző a teljes skálára
  • A teljes skála +/-0,5%-a maximum
• Pontosság 0 és 60 fok között :
  • A teljes skála +/-1%-a maximum
• Felbontás :
  • Bipoláris mód: 2,5 mV = 8 számlálás
  • Unipoláris mód: 2,5 mV = 8 számlálás
• Válasz szűrése: 5.0ms
• Frissítési arány modulonként: 0.4ms
• Közös üzemmódú feszültség : 0 V
• Csatorna-csatorna áthallás elutasítása: minimum 30 dB

Bemeneti jellemzők: Aktuális mód

• Bemeneti áram : 4-20 mA
• Bemeneti impedancia: maximum 200 Ohm
• Pontosság 25°C-on :
  • +/-0,3% jellemző a teljes skálára
  • A teljes skála +/-0,5%-a maximum
• Pontosság 0 és 60 fok között :
  • A teljes skála +/-1%-a maximum
• Felbontás : 4µA = 8 számlálás
• Szűrő válasz : 5 ms
• Frissítési arány modulonként: 0.4ms
• Csatorna-csatorna áthallás elutasítása: minimum 30 dB
