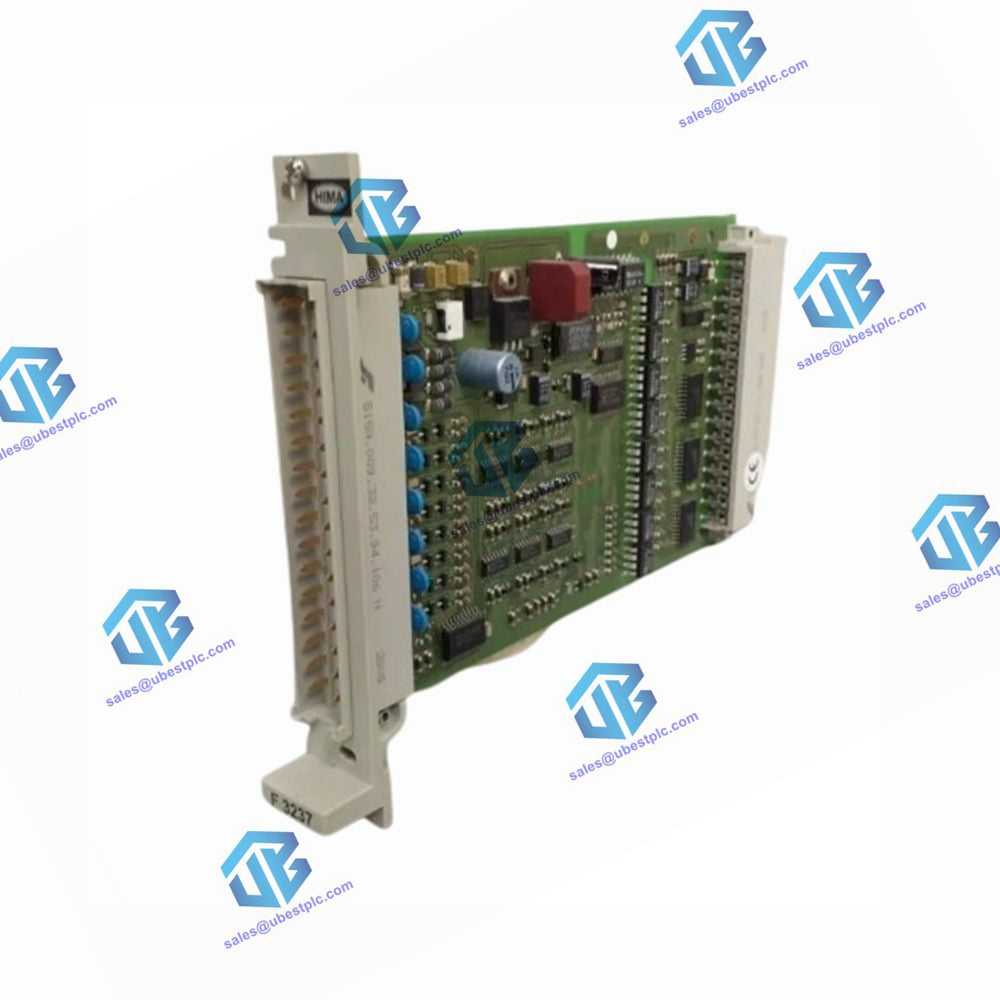

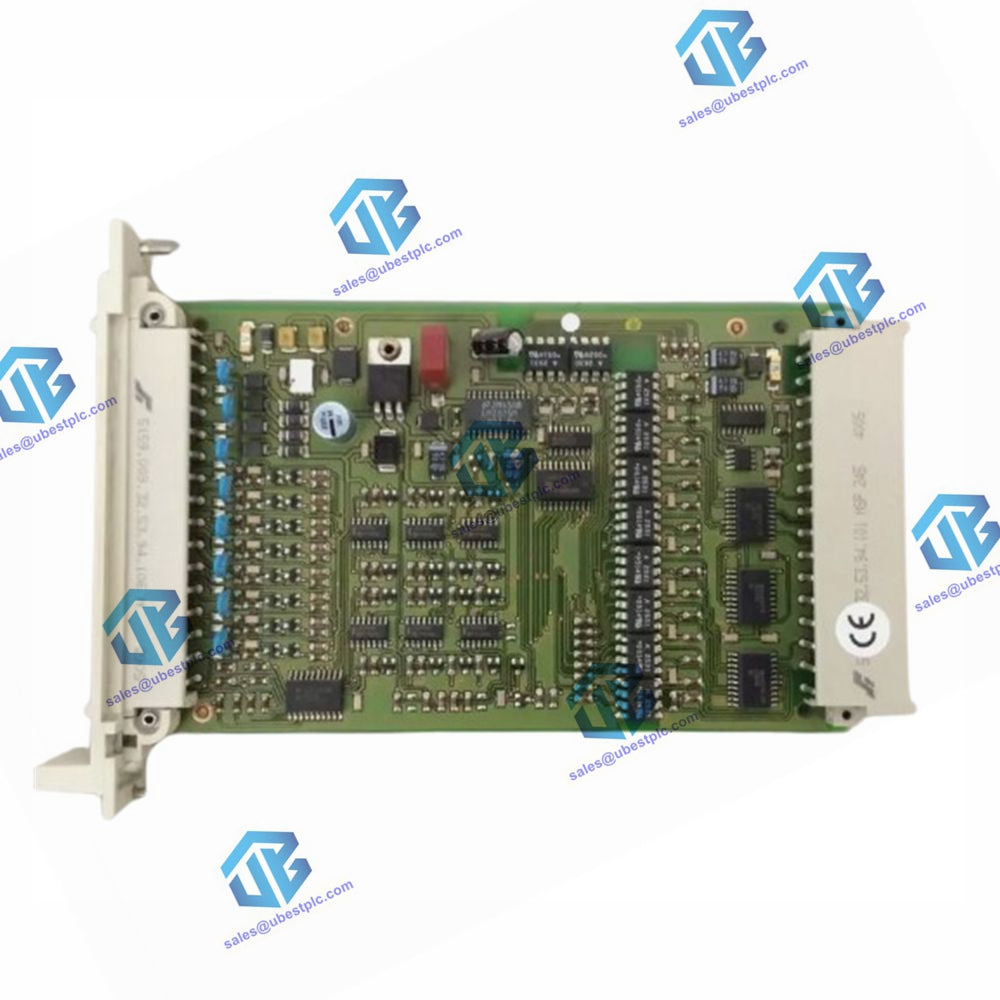

A HIMA F3237 modul alkalmas olyan alkalmazásokhoz, amelyek robusztus biztonsági bemeneti megfigyelést igényelnek, biztosítva a szigorú biztonsági előírásoknak való megfelelést és a megbízható működést ipari környezetben.

Alkalmazás:

• Biztonsági alkalmazásokhoz tervezve.
• Biztonsági közelségkapcsolók (NAMUR DIN 19234) és ellenállással kötött érzékelők csatlakoztatására használható.
• Vonalak rövidzárlat és szakadás ellenőrzése.

Biztonsági szabványok:

• Megfelel az AK 1-től AK 6-ig terjedő biztonsági követelményeknek.

Tesztelés:

• Működés közben automatikusan tesztelve.
• Fő tesztrutinok:
  • Be- és kikapcsolási képesség.
  • Bemeneti áramkörök áthallásának vizsgálata a "walking 0" teszttel.
  • Bemeneti szűrők működésének ellenőrzése.
  • Az egész modul működőképessége.
  • Rövidzárlat és vezeték szakadás érzékelése az érzékelővonalakon.
• Megjegyzés: a LED funkció nincs tesztelve.

Szoftver építőelem:

• Hozzátartozó szoftver építőelem: HB-RTE-.
• A jelenlegi verzióért lásd az operációs rendszer leírását.

Elektromos jellemzők:

• Kapcsolási idő: kb. 10 ms.
• Működési pontok IE:
  • 0 jel: 0,35 ≤ IE ≤ 1,2 mA.
  • 1 jel: 2,1 ≤ IE ≤ 6,0 mA.
  • Vezeték szakadás: ≤ 0,28 mA.
  • Rövidzárlat: ≥ 6,5 mA.
• Vonalimpedancia: ≤ 50 Ohm (a DIN 19234 szerint).
• Maximális vonalhossz: ≤ 1000 m (0,5 mm² vezetékátmérővel).

Tápegység követelmények:

• Táplálási feszültség (US): 8,2 V.
• Shunt ellenállás (R*): 681 Ohm, 1%, 0,25 W (cikkszám 00 0751681).
• Helyigény: 4 TE (4 szabvány egység szélesség).

Működési adatok:

• Áramfelvétel:
  • 5 V rendszer: 90 mA.
  • 24 V rendszer: 170 mA.
