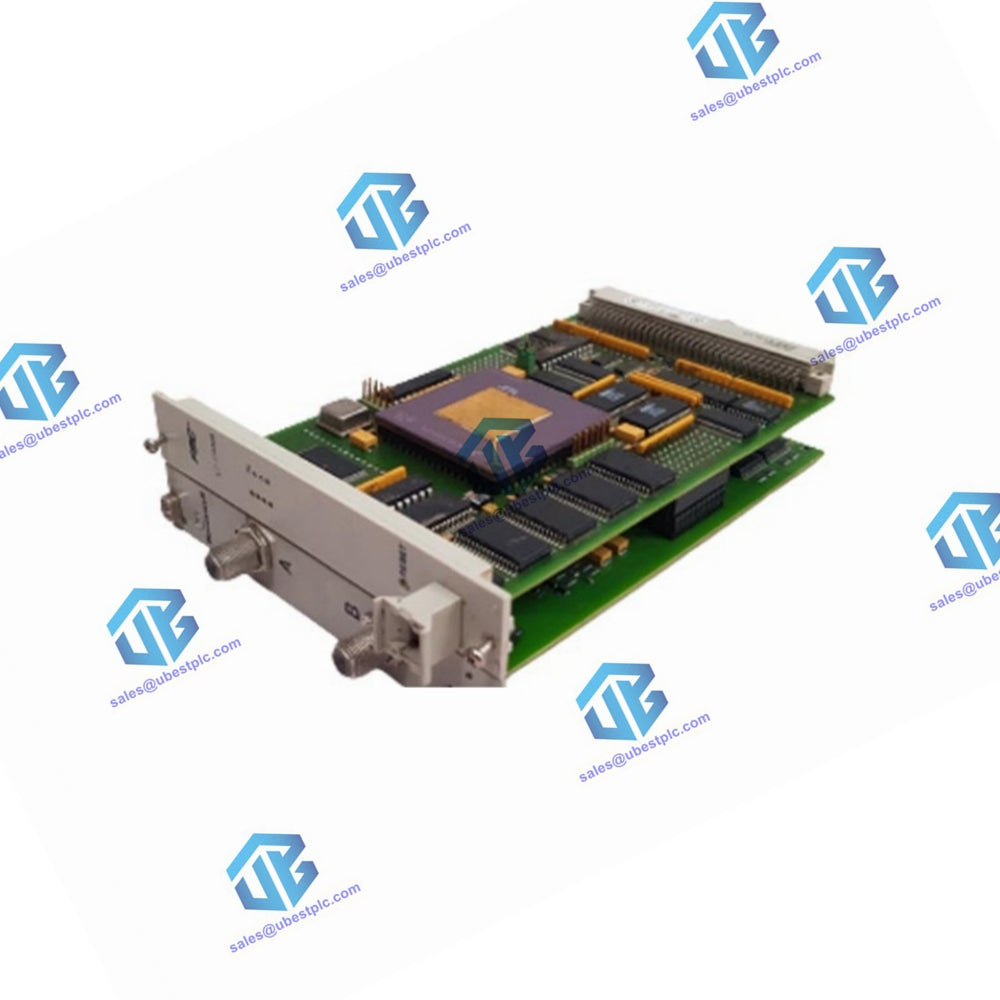

Honeywell 10018/2/U FSC Safety Manager Module (FSC-SMM) kommunikációs modul

Leírás

Az 10018/2/U kommunikációs modul a Honeywell TotalPlant Solution (TPS) rendszerrel való kommunikációra szolgál az Univerzális vezérlőhálózaton (UCN) keresztül. A modul az FSC rendszer központi részében található, és a következőkből áll:

• Motorola 68360 négyes integrált kommunikációs vezérlő: 25 MHz-en működik.
• Flash memória: 4 Mbit az FSC firmware programhoz.
• Helyi RAM: 16 Mbit az akkumulátoros biztonsági mentés paritásával az alkalmazás-specifikus adatokhoz.
• Megosztott RAM: 2 Mbit a modul és az FSC vezérlőprocesszor közötti adatcseréhez.
• Motorola 68824 Token Bus Controller: 10 MHz-en működik.
• Motorola 68194 vivősávos modem.
• Elszigetelt redundáns kommunikációs kapcsolat.

Művelet:

• Bekapcsolás után az alkalmazási program automatikusan letöltődik az FSC vezérlőprocesszorból a helyi RAM-ba.
• A redundáns kapcsolat a TPS rendszerrel a modul elején található két csatlakozáson (A és B) történik. A felső csatlakozó az A kábelhez, az alsó pedig a B kábelhez kapcsolódik.

LED kijelzők:

• ÁLLAPOT LED (piros/zöld):
  • Ki: Az FSC Central Part rendszerbusz 5 V egyenfeszültsége leállt.
  • Piros: A modul offnet állapotban van vagy él.
  • Zöld: Az UCN program fut (tétlen vagy OK).
  • Piros/zöld villogó: Az UCN program meghiúsult.
• További LED-ek:
  • Tx LED: Adatátvitel közben világít.
  • P LED: Világít, ha a csomópont elsődleges (kikapcsolva, ha másodlagos).
  • A LED: világít, ha az A csatorna aktív.
  • B LED: Világít, ha a B csatorna aktív.
  • Megjegyzés: Ha a csomópont nem redundáns, a „P” LED mindig nem világít.

Műszaki adatok

Az 10018/2/U modul a következő specifikációkkal rendelkezik:

Tábornok

• Típusszám: 10018/2/U 22702*
• Engedélyek: CE, UL, TÜV
• FSC szoftververzió: ≥ 510
• Helyigény: 8 TE, 3 HE (= 8 LE, 3U)

Erő

• Teljesítményszükséglet: 5 Vdc 2 A
• Ripple Content: <50 mV p-p

Jegyzet:

• 22701-es és magasabb utótagkód: Az ezzel az utótagkóddal rendelkező modulokon kisebb változtatások történtek az alaplapon a megbízhatóság javítása érdekében. Nincsenek funkcionális változások.
• 22702-es utótag: Az ezzel az utótagkóddal rendelkező modulok az alaplap felépítésében kisebb változtatásokat hajtanak végre az összetevők frissítése miatt. Nincsenek funkcionális változások.
• Modul kezelése: Ne távolítsa el vagy cserélje ki ezt a modult, amíg a központi része be van kapcsolva.
