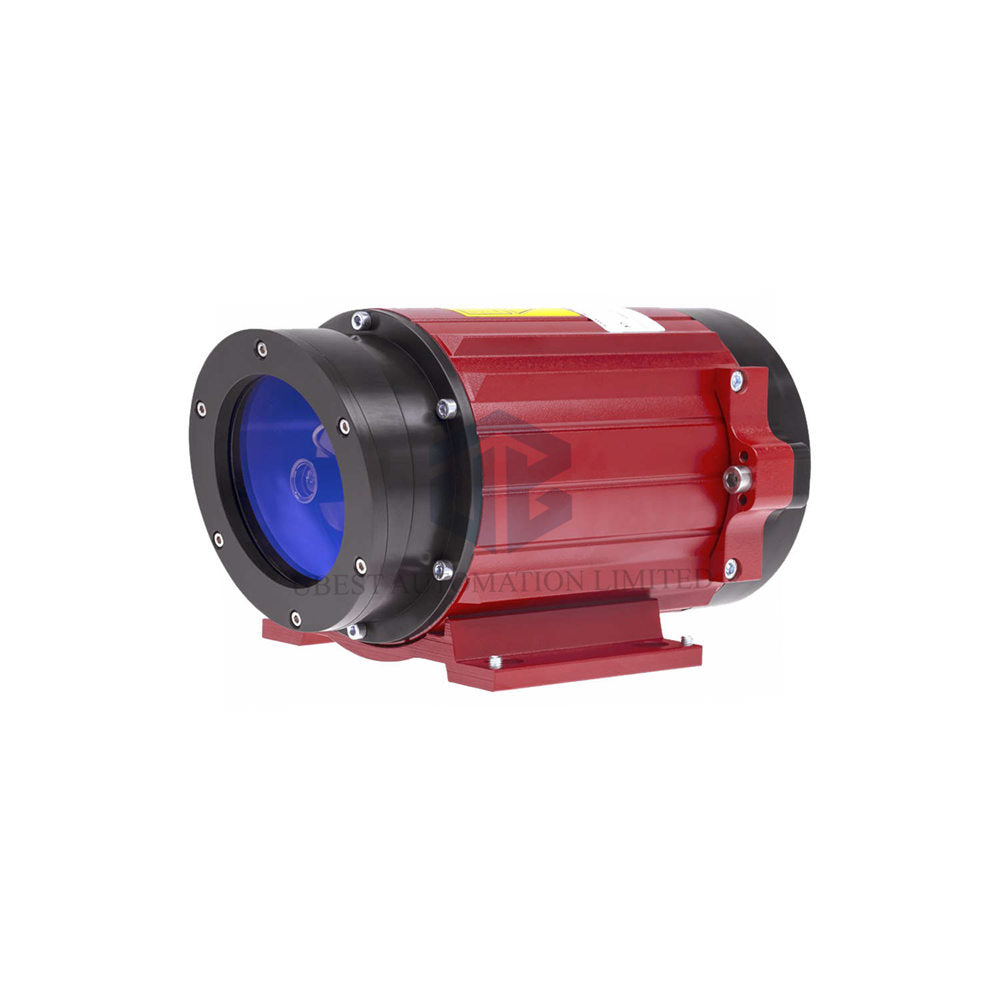

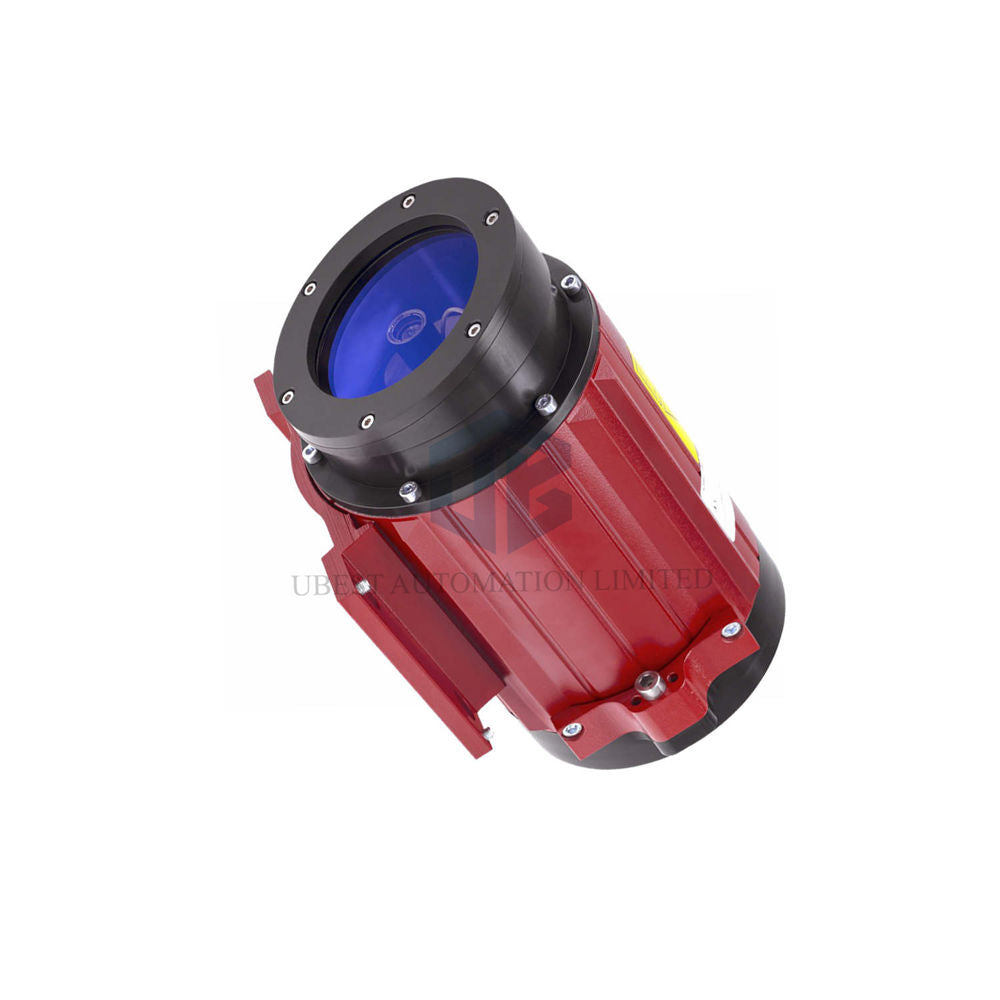

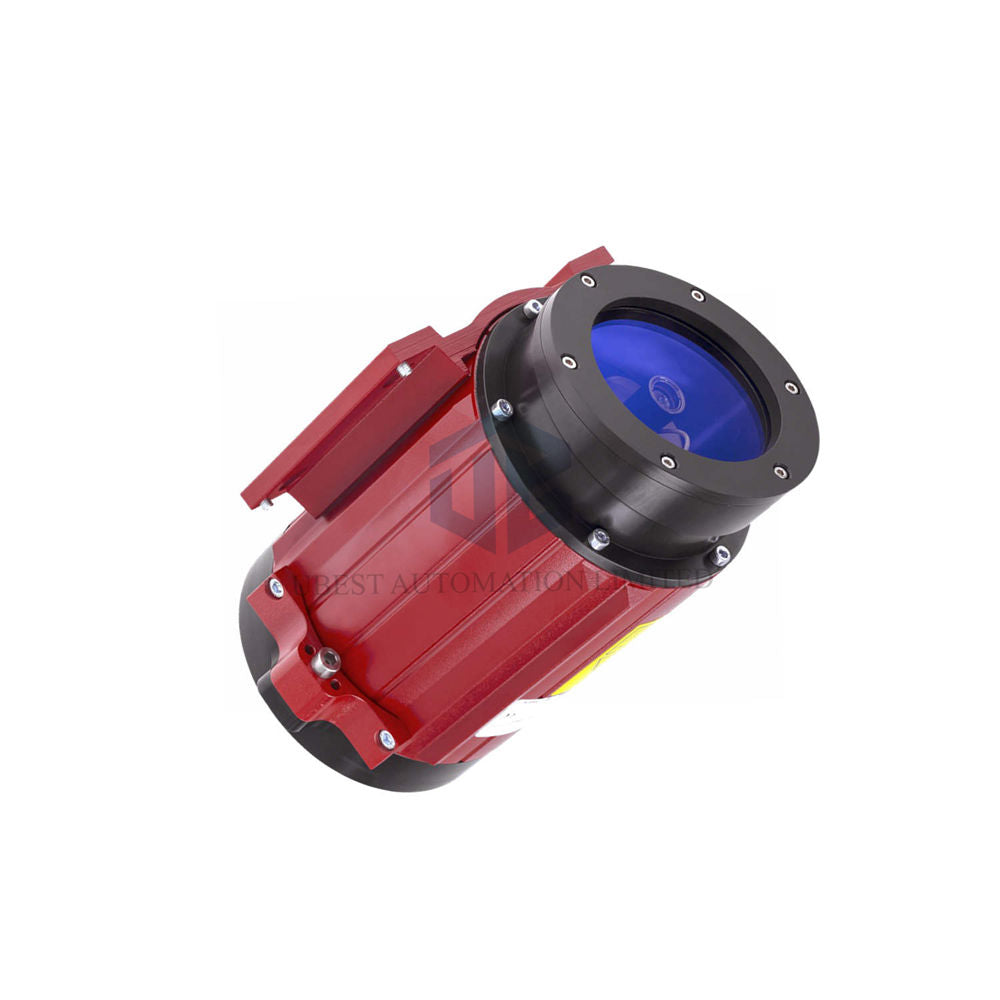

K-LE200-EIP-1 lézeres mérőeszköz LE-200 – TR Electronic

Alapvető mérési teljesítmény

• A K-LE200-EIP-1 lézeres mérőeszköz LE-200 modell hatótávolsága fényvisszaverő fóliával akár 195 méter.
• A 0,1 mm-es fizikai felbontás precíz pozicionálásvezérlést biztosít.
• Linearitási eltérés: ±3 mm abszolút 12 m-ig, ±5 mm FS a teljes mérési tartományban.
• Az ismételhetőség ±2 mm-en belül marad a megbízható ismételt mérések érdekében.
• A frissítési sebesség eléri az 1000 érték/másodpercet, mindössze 1 ms integrációs idővel.

Elektromos tápellátás és lézerbiztonság

• Tápfeszültség-tartomány: 18…27 VDC ±5%, terhelés nélküli áramfelvétel ≤350 mA.
• Beépített fűtési opció: 24 VDC ±5%, 48 W névleges teljesítménnyel.
• Lézerforrás: vörös fényű dióda, hullámhossz: 670 nm, sugárzási teljesítmény ≤1 mW (2. osztály).
• Biztonsági szabványok: IEC 60825-1 és FDA 21CFR 1040.10 / 1040.11 (50. számú lézerközlemény).
• A legalább 30 perces üzemidő garantálja az összes specifikáció teljesülését.

EtherNet/IP™ interfész és programozhatóság

• Fizikai réteg: Fast Ethernet 100 MBit/s sebességgel (ISO/IEC 8802-3).
• Eszközprofil: Encoder Device Profile 0x22 az IEC 61784-1 CP 2/2 szerint.
• Programozható paraméterek: címzés, felbontás, hibakimenetek, intenzitás, előre beállított érték, hőmérséklet, számlálási irány, sebesség.
• Programozóeszköz: TRWinProg (TR-Soft) vagy bármilyen terepi buszos eszközprogramozó.
• Külső bemenetek (1x): előre beállított érték módosítása, lézerdióda kikapcsolása, hiba nyugtázása.
• Külső kimenetek (1x): hőmérséklet, intenzitás, hardver, sebesség és pozíció állapota.
• Logikai szintek: LOW „0” < +2 V (≤ ±35 V, 5 kOhm); a bemeneteknél HIGH „1” > +8 V. Kimenetek: LOW < 1 V (≤100 mA), HIGH > tápfeszültség -2 V.

Környezeti ellenálló képesség és védelem

• Üzemi hőmérséklet: standard 0…+50 °C, vagy opcionálisan -30…+50 °C.
• Tárolási hőmérséklet (száraz környezetben): -20…+75 °C. Páratűrés: 98%, páralecsapódás nélkül.
• Rezgésállóság: ≤50 m/s² (50…2000 Hz-es szinuszos rezgés). Ütésállóság: ≤300 m/s² (11 ms-os fél szinusz).
• Zavartűrés a DIN EN 61000-6-2 szerint; kibocsátás a DIN EN 61000-6-3 szerint.
• Védettség: IP65 szabvány szerint – porálló és vízsugár ellen védett.
• Hőmérsékleti drift: 1 ppm/°C minden tartományban (125 m, 170 m, 195 m).

Gyakran ismételt kérdések (GYIK)

• K: Használható a K-LE200-EIP-1 kültéren?
  V: Igen, IP65 védettséggel és az opcionális -30°C-os változattal. Kerülje a közvetlen vízsugarat.
• K: Szüksége van ennek az eszköznek fényvisszaverőre?
  V: Igen. A teljes, 195 m-es hatótávolságú fáziseltolásos méréshez a mellékelt fényvisszaverő fólia szükséges.
• K: Hogyan módosíthatom a számlálási irányt?
  V: Használja a TRWinProg programot, vagy állítsa be a programozható paramétert az EtherNet/IP-n keresztül – egyszerűen és rugalmasan.
• K: Mi történik, ha túllépjük a kapcsolat időkorlátját?
  V: A hibajelző LED 1 Hz-es frekvenciával villog. Állítsa helyre a kapcsolatot, vagy indítsa újra az eszközt.
• K: Biztonságos a lézer a kezelők számára?
  V: Igen, a 2. osztályú lézer (≤1 mW) rendelkezik nemzetközi IEC/FDA biztonsági tanúsítványokkal.
