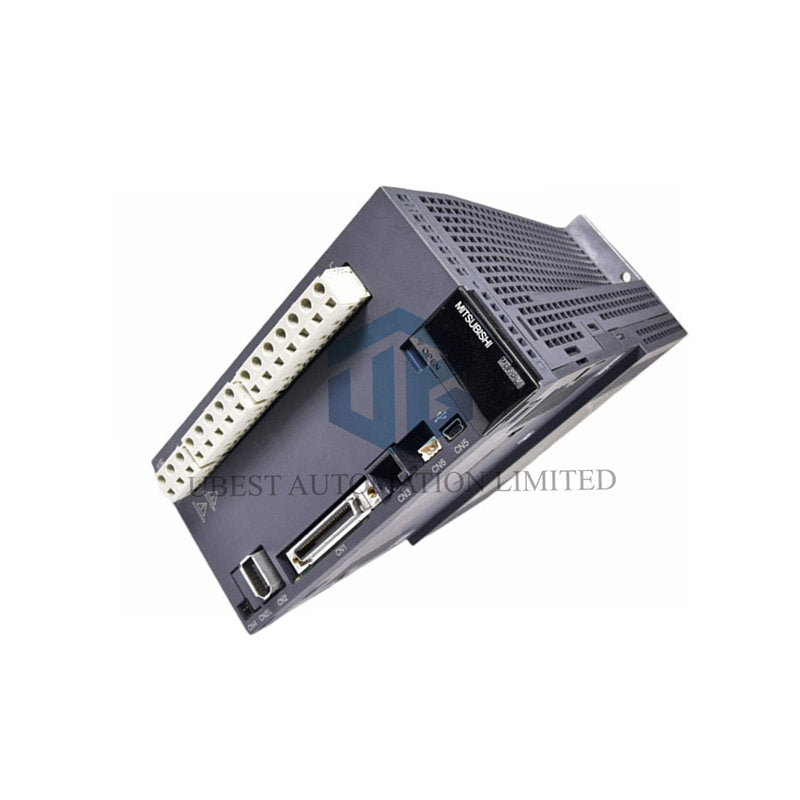

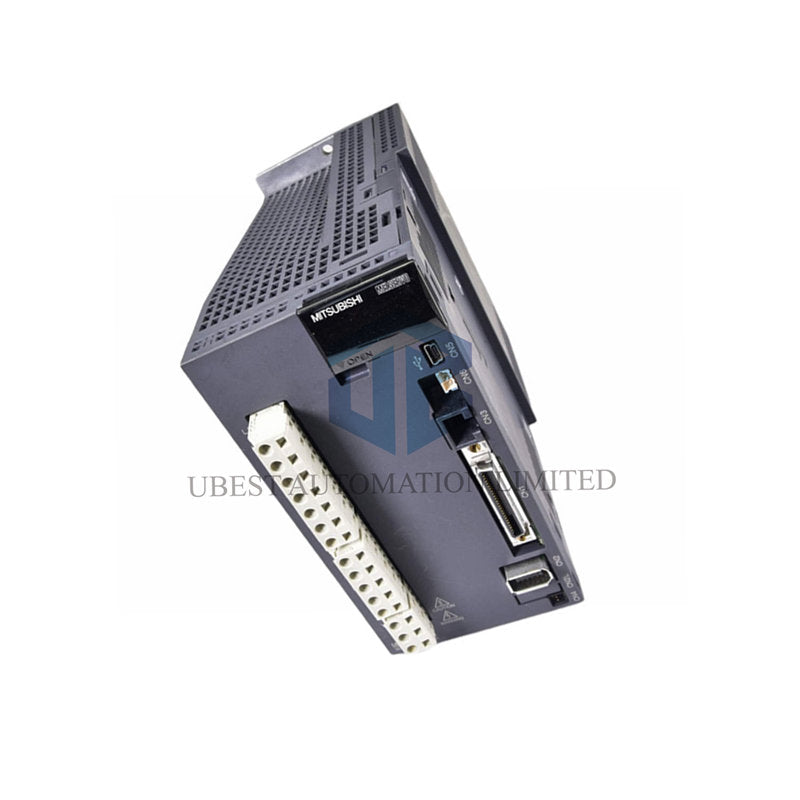

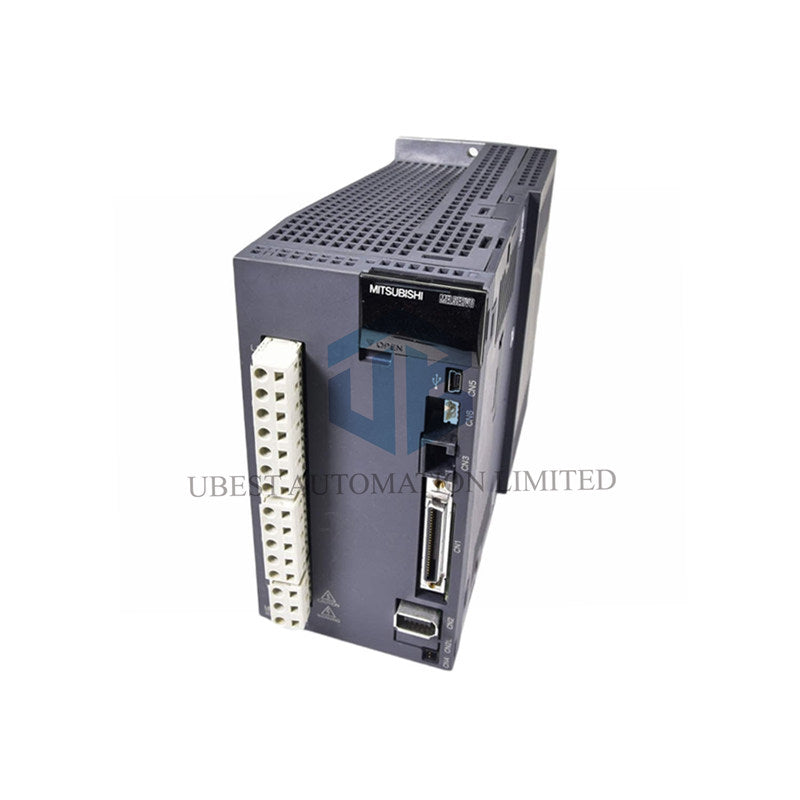

Mitsubishi MR-J3-200AN: Robusztus 2 kW-os szervo erősítő dinamikus fékezéssel

Meghajtja a középkategóriás ipari tengelyeket megbízható vezérléssel. A Mitsubishi MR-J3-200AN egy 2 kilowattos szervo erősítő. Precíz motorvezérlést biztosít fejlett szinuszhullámú PWM technológiával. Ez a hajtás beépített dinamikus fékezőegységgel rendelkezik a szabályozott megállításhoz, így ideális olyan alkalmazásokhoz, ahol gyakori lassítás szükséges.

Részletes műszaki specifikációk

• Termékmodell: Mitsubishi MR-J3-200AN (MELSERVO J3 sorozat).
• Teljesítmény: 2 kW névleges aktív kimeneti teljesítmény, 11 amper áramerősség.
• Tápegység: 3 fázis, 200-230V AC (engedélyezett tartomány: 170-253V AC).
• Vezérlési mód: Szinuszhullámú impulzusszélesség-moduláció (PWM) áramvezérléssel.
• Fékezés: Beépített dinamikus fékezőegység regeneratív energia kezelésére.
• Vezérlőfeszültség: 24V DC interfész tápellátás (0,3A kapacitás) perifériás eszközök számára.
• Hűtés: Kényszerített szellőztetéses hűtés.
• Védettségi fokozat: IP00 (nyitott váz); védőburkolat szükséges.
• Működési környezet: 0°C-tól 55°C-ig, legfeljebb 1000 m (3280 láb) tengerszint feletti magasságig.

Telepítés és rendszerintegráció

• Rögzítés: Elektromos vezérlőszekrényben kell felszerelni (IP00).
• Rezgésállóság: Közepes rezgésű gépeken, például csomagológépeken vagy szállítószalagokon való felszerelésre alkalmas.
• Hőkezelés: Biztosítani kell a készülék körüli megfelelő távolságot és a szekrény megfelelő szellőzését a kényszerhűtés támogatásához.
• Motor kompatibilitás: Mitsubishi HC-SF, HC-RF és HC-UF sorozatú, 200V-os osztályú szervo motorokhoz tervezve, a megfelelő teljesítményű modellekhez.
• Regeneratív kezelés: A beépített dinamikus fék alkalmas alkalmi megállításra. Nagy terhelésű fékezés esetén külső regeneratív ellenállás szükséges lehet.

Csomagolás és támogatás

• A szervo erősítő egy egységként kerül kiszállításra, súlya 1,93 kg (4,25 font).
• Ez az ipari hajtás a szokásos garanciális feltételeink hatálya alá tartozik.
• Világszintű szállítás elérhető FedEx, UPS és DHL szolgáltatásokkal.

Szakértői GYIK

• Hogyan működik a beépített dinamikus fék?
  Fékezéskor a motor generátorként működik. A hajtás belső fék tranzisztora ezt a regeneratív energiát egy ellenállásra kapcsolja (ami lehet belső vagy külső), ahol hővé alakul, lehetővé téve a szabályozott, gyors megállást.
• Mikor szükséges külső regeneratív ellenállás hozzáadása?
  Ha az alkalmazás nagyon gyakori indítási/leállítási ciklusokat tartalmaz, vagy nagy tehetetlenségű terheket állít meg, a regeneratív energia meghaladhatja a beépített áramkör hőelvezetési kapacitását. Külső ellenállás nagyobb teljesítménykezelést biztosít.
• Mire használható a 24V DC interfész tápellátás?
  Ez táplálja a hajtás belső vezérlő áramköreit, és külső eszközöket is elláthat, például külső regeneratív ellenállás egységet, az ellenállás hűtőventilátorát vagy perifériás kapcsolókat és érzékelőket, legfeljebb 0,3A terhelésig.
• Működtethető-e ez a hajtás egyfázisú 220V-os tápfeszültséggel?
  Nem. Az MR-J3-200AN 3 fázisú 200-230V AC bemenetet igényel. Egyfázisú táp alkalmazása károsíthatja az egységet, és nem biztosítja a motor szükséges kapacitását.
• Mit jelent a rezgésállósági specifikáció a telepítés szempontjából?
  A hajtás bármely irányban folyamatosan 5,9 m/s² (kb. 0,6 G) rezgést képes elviselni. Ez azt jelenti, hogy sokféle ipari gépre közvetlenül felszerelhető külön rezgéscsillapító rögzítés nélkül.
