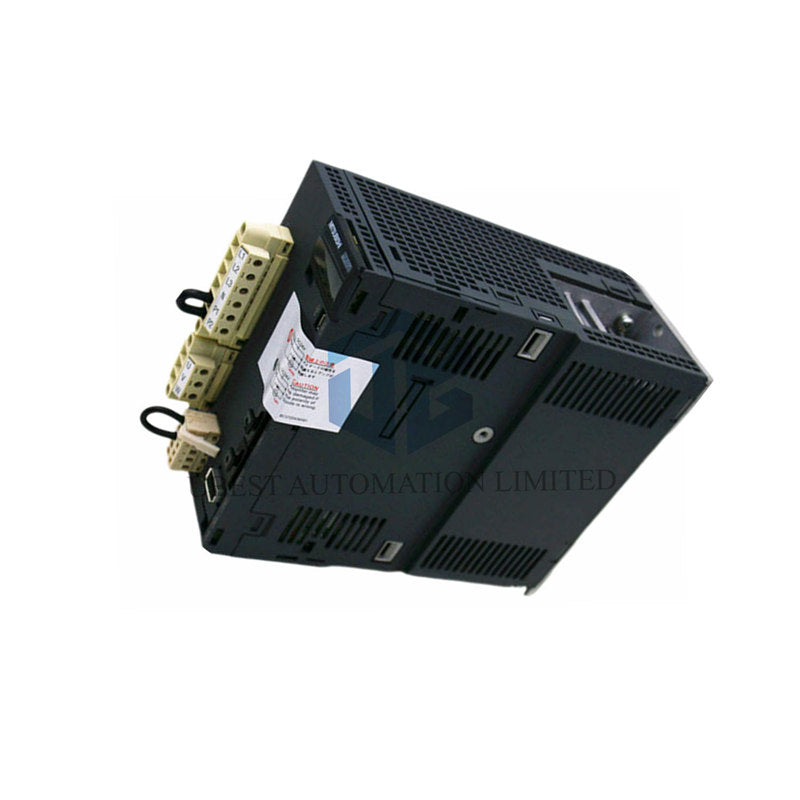

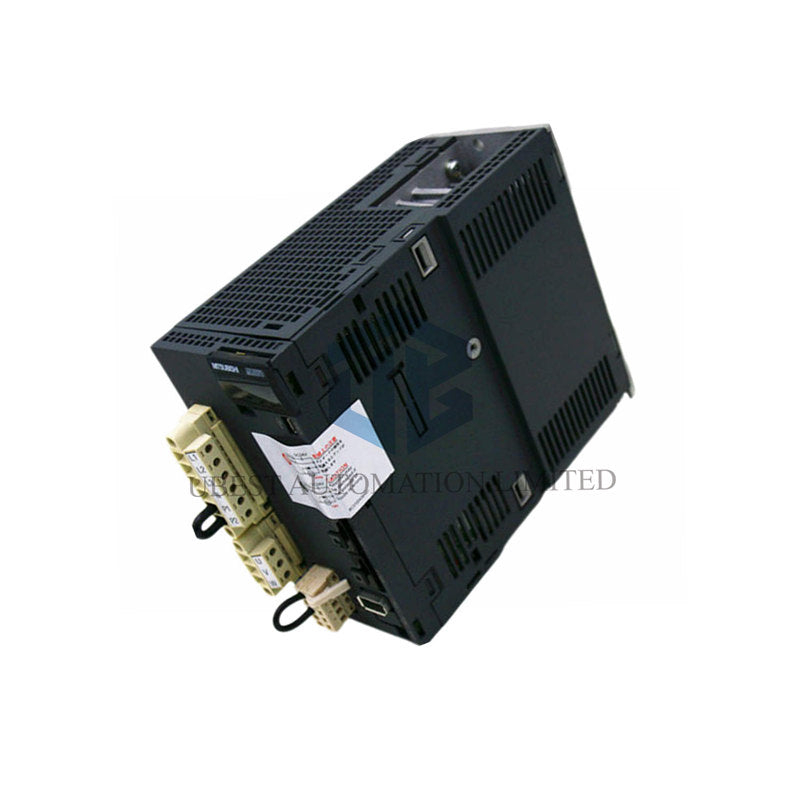

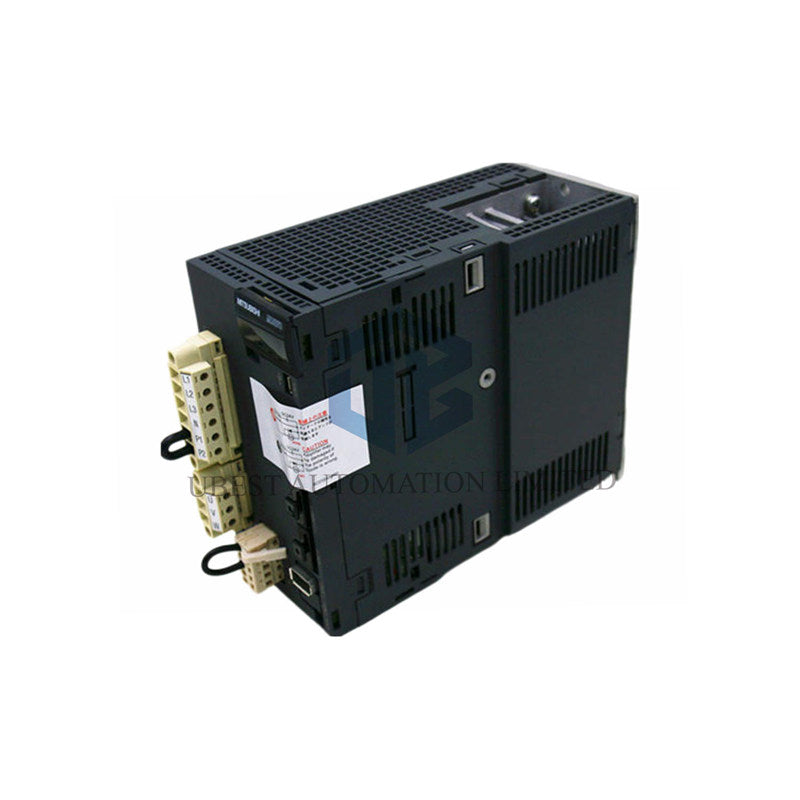

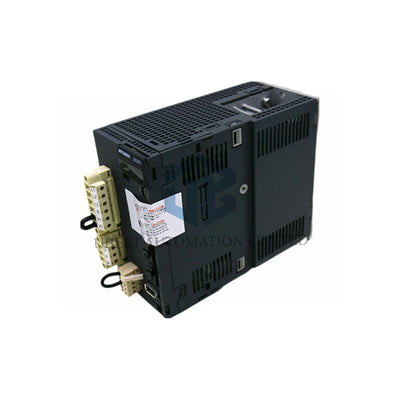

Mitsubishi MR-J3-200BRJ004U519: Lineáris szervo motor erősítő

Magas teljesítményű lineáris szervo motorok precíz vezérlése. A Mitsubishi MR-J3-200BRJ004U519 egy speciális 2 kilowattos szervo erősítő. Kifejezetten lineáris szervo motorok vezérlésére tervezték, közvetlen tolóerőt biztosítva olyan alkalmazásokhoz, mint a pick-and-place, precíziós összeszerelés és lineáris szállítórendszerek.

Részletes műszaki specifikációk

• Termék modell: Mitsubishi MR-J3-200BRJ004U519 (MELSERVO J3 sorozat).
• Teljesítmény: 2000 W (2 kW) névleges kimenet, 11 A névleges áram.
• Motor típusa: Kompatibilis lineáris szervo motorokkal (tolóerő akár 300 N folyadékhűtéssel).
• Tápegység: 200-230V AC, 200V osztály. Beállítható egyfázisú (2P) vagy háromfázisú (3P) bemenetre.
• Kommunikáció: SSCNET III/H nagysebességű soros kommunikációs hálózat.
• Beépített funkciók: Dinamikus fék és regeneratív ellenállás.
• Működési hőmérséklet: 0°C-tól +55°C-ig.
• Hűtés: Folyadékhűtéses lineáris motor állórészhez tervezve, optimális teljesítmény érdekében nagy tolóerő mellett.

Telepítés és rendszerintegráció

• Motor párosítás: Kompatibilis Mitsubishi lineáris szervo motor modellel kell párosítani. Ellenőrizze a tolóerő állandót és a motor induktanciájának kompatibilitását.
• Hűtőrendszer követelmény: A folyamatos, teljes 300 N tolóerőhöz kötelező a lineáris motor folyadékhűtő rendszere a hő elvezetéséhez.
• Hálózati beállítás: Az SSCNET III/H hálózat optikai kábeleket használ a zajmentes, nagysebességű kommunikációhoz a hajtás és a mozgásvezérlő között.
• Tápegység konfiguráció: A bemeneti fázis (2P vagy 3P) belső jumperrel vagy paraméterekkel állítható be. Biztosítsa a helyes konfigurációt az üzem helyszínének megfelelően.
• Regeneratív terhelés: A beépített regeneratív ellenállás általában elegendő a lineáris motor alkalmazásokhoz, de ellenőrizze a mozgásprofil és a terhelési tömeg alapján.

Csomagolás és támogatás

• A szervo erősítő egy egységként, védőcsomagolásban kerül kiszállításra.
• Ez a speciális hajtás a szokásos garanciális feltételeink hatálya alá tartozik.
• Globális expressz szállítás elérhető FedEx, UPS és DHL szolgáltatásokkal.

Szakértői GYIK

• Milyen fő előnye van a lineáris szervo rendszernek a golyósorsós forgó szervóval szemben?
  A lineáris szervók közvetlen lineáris mozgást biztosítanak, kiküszöbölve a holtjátékot, mechanikai kopást és a csavarok vagy szíjak miatti hatékonyságvesztést. Lehetővé teszik a nagyobb sebességet, gyorsulást és pontosságot hosszú mozgástartományban.
• Mit jelent a "tolóerő 300 N (folyadékhűtés)"?
  Ez a maximális folyamatos tolóerő, amelyet a párosított lineáris motor képes előállítani, ha az állórésze aktívan folyadékhűtött. Folyadékhűtés nélkül a folyamatos tolóerő jelentősen alacsonyabb lenne a hőkorlátok miatt.
• Mikor válasszak egyfázisú, és mikor háromfázisú bemenetet?
  Ha elérhető, használjon háromfázisú bemenetet, mert kiegyensúlyozottabb teljesítményt nyújt és általában előnyösebb. Egyfázisú bemenetet akkor alkalmazzon, ha a gépnél nincs háromfázisú áram, de vegye figyelembe, hogy ez befolyásolhatja a rendelkezésre álló teljesítményt és a harmonikus torzítást.
• Miben különbözik az SSCNET III/H a szabványos SSCNET III-tól?
  Az SSCNET III/H magasabb átvitel sebességet és fejlettebb szinkronizációs teljesítményt kínál, ami kritikus a nagy pontosságú, többtengelyes lineáris mozgásrendszerek esetén, ahol a tengelyek közötti precíz koordináció elengedhetetlen.
• Mindig szükséges külső mozgásvezérlő?
  Igen. Ez egy erősítő, nem vezérlő. Mitsubishi mozgásvezérlőre (például Q sorozat vagy R sorozat CPU mozgásmodullal) van szükség a pályautasítások küldéséhez az SSCNET III/H hálózaton keresztül.
