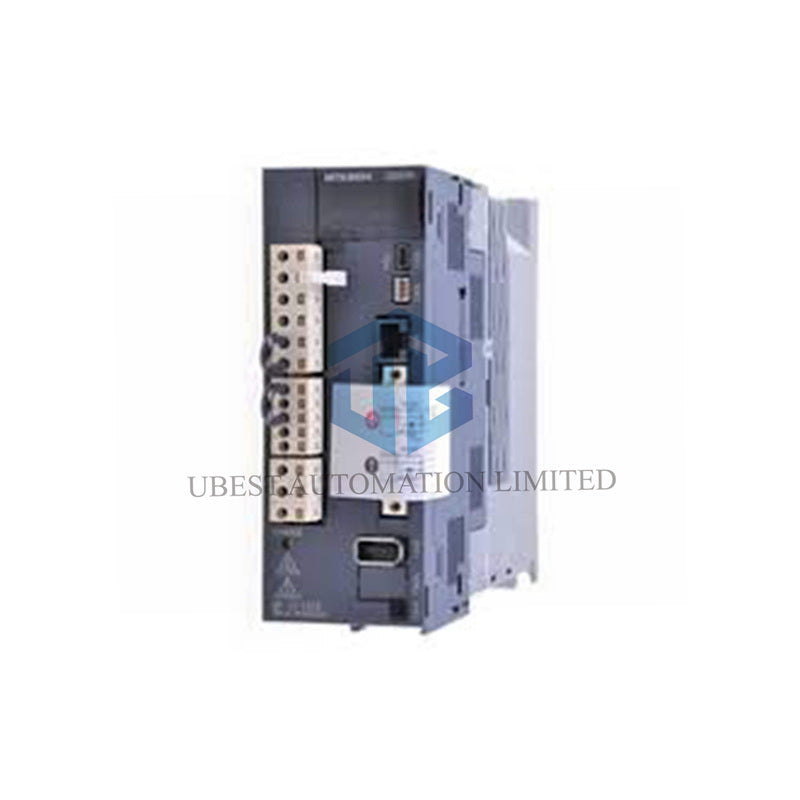

Mitsubishi MR-J3-500BS4: 5 kW teljesítményű nagyhatásfokú szervóerősítő

Erőteljes ipari tengelyek vezérlése fejlett biztonsági funkciókkal. A Mitsubishi MR-J3-500BS4 egy 5 kilowattos szervóerősítő a 400V-os osztályban. Magas teljesítményt kombinál integrált hajtásbiztonsági funkciókkal. Ez a hajtás igényes alkalmazásokhoz készült, amelyek megbízható, nagy nyomatékú mozgásvezérlést igényelnek.

Részletes műszaki adatok

• Termékmodell: Mitsubishi MR-J3-500BS4 (MELSERVO J3 sorozat).
• Teljesítmény: 5000 W (5 kW) névleges kimenet, 14 A névleges áram.
• Tápegység: 380-480V AC, 3 fázisú bemenet (400V osztály).
• Kommunikáció: SSCNET III/H nagysebességű optikai szálas mozgás hálózat.
• Beépített funkciók: Dinamikus fék, regeneratív ellenállás és integrált hajtásbiztonsági funkciók.
• Működési hőmérséklet: 0°C-tól +55°C-ig környezeti hőmérséklet.
• Biztonsági szabványok: Funkcionális biztonsági konfigurációk támogatására tervezve (a kézikönyvben található konkrét SIL/PL besorolások).

Telepítés és rendszerintegráció

• Tápegység követelmények: Stabil 3 fázisú 400V-os tápegység szükséges. Biztosítani kell, hogy a létesítmény feszültsége 380-480V AC tartományban legyen.
• Motor kompatibilitás: Mitsubishi HC-SF, HC-RF és HC-UF sorozatú 400V-os osztályú szervómotorokkal párosítható, megfelelő teljesítményű (5 kW).
• Biztonsági konfiguráció: Az integrált biztonsági funkciók (például Safe Torque Off - STO) megfelelő konfigurációt és a biztonsági eszközökhöz (pl. ajtókapcsolók, vészleállítók) való bekötést igényelnek a hajtás dedikált biztonsági termináljain keresztül.
• Hűtés: A nagy teljesítmény miatt megfelelő hűtés szükséges. Biztosítani kell a megfelelő légáramlást a vezérlőszekrényben, és figyelembe kell venni a környezeti hőmérsékletet.
• Hálózati integráció: Optikai szálas kábellel csatlakozik Mitsubishi mozgásvezérlőhöz (pl. Q/R sorozat) a központosított programozás és vezérlés érdekében.

Csomagolás és támogatás

• A szervóerősítő egy egységként, védőcsomagolásban kerül kiszállításra.
• Ez a nagy teljesítményű hajtás a szokásos garanciális feltételeink hatálya alá tartozik.
• Globális expressz szállítás elérhető FedEx, UPS és DHL szolgáltatásokkal.

Szakértői GYIK

• Milyen konkrét biztonsági funkciók szoktak "integráltak" lenni?
  Gyakori funkciók a Safe Torque Off (STO), Safe Stop 1 (SS1) és Safe Stop 2 (SS2). Ezek a funkciók biztonságosan letiltják a motor nyomatékát vagy vezérelt megállást biztosítanak a tengelynek a hajtásban található biztonsági minősítésű áramkörön keresztül.
• A beépített regeneratív ellenállás minden alkalmazáshoz elegendő?
  A beépített ellenállás a tipikus regeneratív energiát kezeli. Nagy tehetetlenségű terhelések vagy nagyon gyakori indítás/leállítás ciklusok (magas terhelési ciklus) esetén gyakran külső, nagyobb kapacitású regeneratív ellenállás egység szükséges, amely csatlakoztatható a hajtáshoz.
• Milyen előnye van a 400V-os osztálynak a 200V-os hajtásokkal szemben?
  Ugyanolyan teljesítmény mellett a 400V-os hajtás kisebb áramot (ampert) vesz fel. Ez kisebb keresztmetszetű tápkábeleket, csökkentett vonali veszteségeket és gyakran hatékonyabb működést jelent, különösen 400V-os infrastruktúrával rendelkező létesítményekben.
• Üzemeltethető ez a hajtás 480V névleges rendszeren?
  Igen, a 380-480V AC tartomány kifejezetten tartalmazza a 480V-ot. Ez gyakori az észak-amerikai ipari létesítményekben. Mindig ellenőrizze a tényleges táplálási feszültséget a telepítés helyén, hogy az ezen tartományban legyen.
• Hogyan segíti az SSCNET III/H a többtengelyes rendszert?
  Lehetővé teszi több tengely pontos szinkronizálását (például robot vagy CNC esetén) minimális kommunikációs késleltetéssel (jitter). Az egy központi vezérlőtől érkező parancsok szinte egyszerre érkeznek meg az összes hajtáshoz, lehetővé téve összetett koordinált mozgást.
