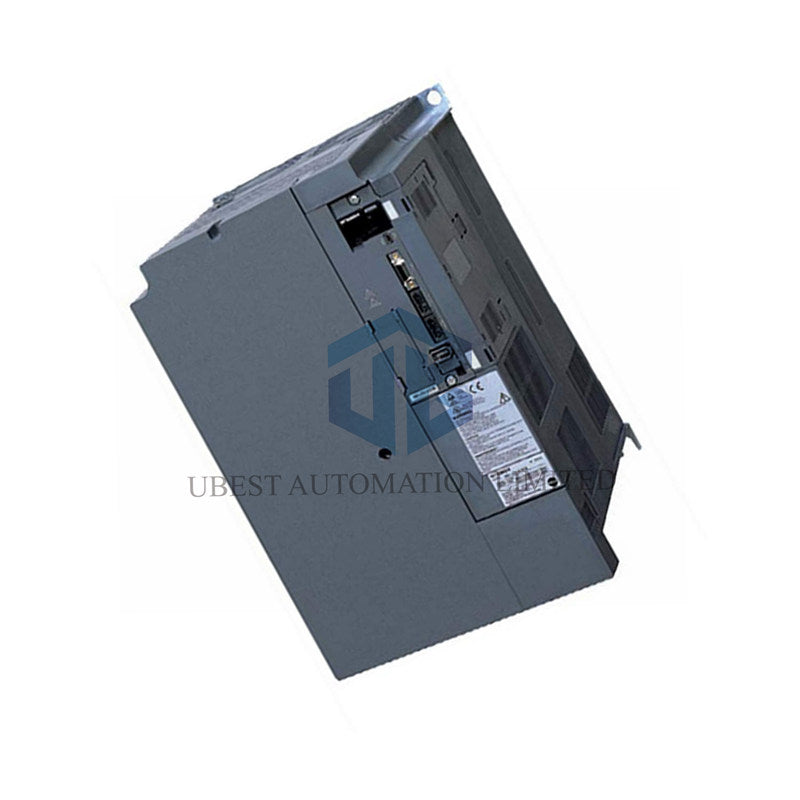

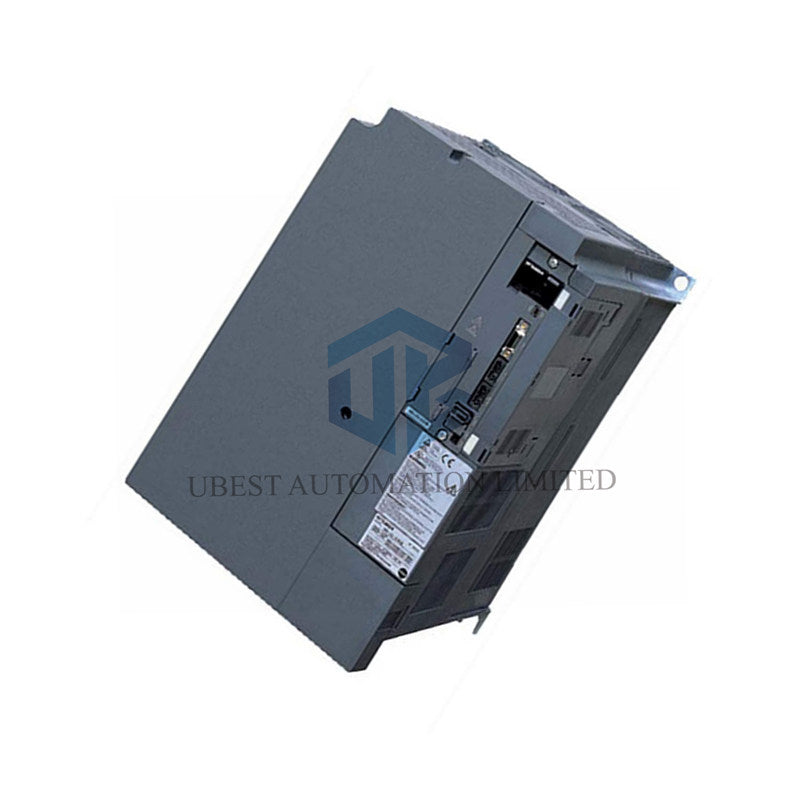

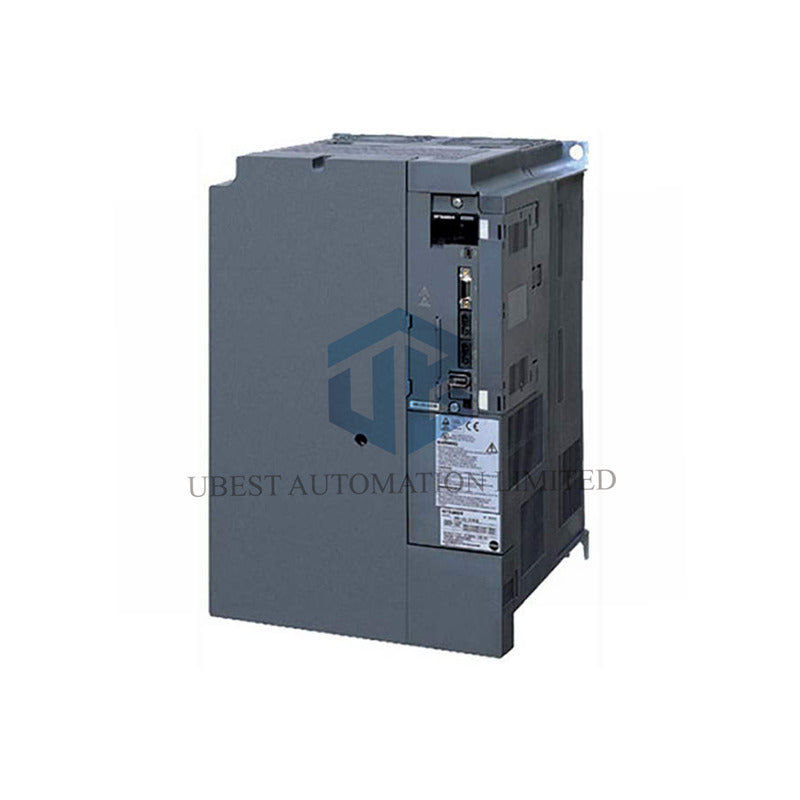

Mitsubishi MR-J3-15KBS-LR - Nagyteljesítményű 15 kW-os szervo meghajtó beépített regenerációval

Irányítsa a nehézüzemi mozgást a Mitsubishi MR-J3-15KBS-LR készülékkel. Ez az ipari minőségű AC szervo meghajtó a MELSERVO-J3 sorozatból jelentős, 15 kW névleges kimeneti teljesítményt nyújt olyan igényes alkalmazásokhoz, mint a nagy sajtók, extruderek és darurendszerek. 200-230V AC háromfázisú tápellátással működik, és öt beépített regeneratív ellenállást tartalmaz a fékező energia hatékony kezelésére, valamint egy nagy sebességű SSCNET III/H interfészt a pontos, hálózatba kötött mozgásvezérléshez.

Teljes műszaki specifikációk

Márka és sorozat: Mitsubishi Electric MELSERVO MR-J3 sorozat

Teljes modell szám: MR-J3-15KBS-LR

Terméktípus: Nagyteljesítményű AC szervo erősítő (meghajtó)

Névleges kimeneti teljesítmény: 15 kW

Névleges kimeneti áram: 87 A

Tápfeszültség: 200 - 230 VAC, 3 fázis, 50/60 Hz

Bemeneti áramfelvétel: 64 A

Vezérlési mód: Szinuszos PWM vezérlés, áramvezérlés

Kommunikációs interfész: SSCNET III/H (nagy sebességű optikai hálózat)

Regeneratív fékezés: 5 x beépített ellenállás, egyenként 4,5 Ω

Interfész tápellátás: 24V DC (vezérlő interfész elektronikához)

Hűtési mód: Kényszerített szellőztetés (ventilátoros hűtés)

Környezeti hőmérséklet: 0°C-tól +55°C-ig (üzem), -20°C-tól +65°C-ig (tárolás)

Rezgésállóság: 5,9 m/s² (0,6G) vagy kevesebb

Fogyasztás (logika): 45 W

Készülékház típusa: Nyitott váz (IP00), védőszekrénybe történő beépítést igényel.

Telepítési és kompatibilitási útmutató

Telepítse a MR-J3-15KBS-LR készüléket jól szellőző vezérlőszekrénybe, elegendő helyet hagyva a légáramlásnak. Csatlakoztasson háromfázisú 200-230V AC tápellátást megfelelő névleges érintkezőkkel és megszakítókkal. Az SSCNET III/H optikai kábellel kapcsolja össze a mozgásvezérlővel. Csatlakoztasson kompatibilis, nagyteljesítményű MELSERVO-J3 sorozatú szervo motorokat. A beépített regeneratív ellenállások kezelik a tipikus fékező energiát; ügyeljen arra, hogy a lassulás munkaciklusa ne haladja meg az ellenállások kapacitását a túlmelegedés elkerülése érdekében. Biztosítson tiszta 24V DC tápellátást az interfész számára.

Csomagolás és garancia

Mit tartalmaz a csomag: 1 x Mitsubishi MR-J3-15KBS-LR szervo meghajtó egység.

Garanciánk: Ez a nagyteljesítményű meghajtó megbízható, 12 hónapos garanciával rendelkezik.

Gyors szállítási lehetőségek

Világszerte megbízható futárokkal szállítunk: FedEx, UPS és DHL.

Gyakran Ismételt Kérdések (GYIK)

Milyen alkalmazásokhoz szükséges 15 kW-os szervo meghajtó?

Ez a meghajtó nehézgépekhez alkalmas, mint például nagy fémalakító sajtók, műanyag fröccsöntő gépek, nehéz anyagmozgató rendszerek, tesztállomások, és bármilyen alkalmazás, amely magas folyamatos nyomatékot igényel közepes sebességnél.

Milyen előnye van a több beépített regeneratív ellenállásnak?

A több ellenállás növeli az összesített teljesítményelnyelő képességet és redundanciát biztosít. A MR-J3-15KBS-LR képes gyakori vagy nagy tehetetlenségű fékezési ciklusokat kezelni anélkül, hogy azonnal nagy külső regeneratív ellenállás egységre lenne szükség, így költséget és helyet takarít meg a vezérlőszekrényben.

Lehet-e az belső ellenállásokat letiltani külső egység használatához?

Igen, a meghajtó paraméterei általában beállíthatók úgy, hogy letiltsák a belső ellenállásokat, és engedélyezzék egy nagyobb külső regeneratív ellenállás csatlakoztatását, ha az alkalmazás még nagyobb fékező energia elnyelést igényel.

Mekkora keresztmetszetű tápkábelek szükségesek ehhez a meghajtóhoz?

A 64A bemeneti áram miatt jelentős keresztmetszetű tápkábelek szükségesek. Kérjük, konzultáljon a helyi elektromos előírásokkal és a Mitsubishi kézikönyvekkel a pontos vezeték méret meghatározásához, de számítson nagy keresztmetszetű kábelekre (pl. 6 AWG vagy nagyobb) és megfelelő saruk használatára a biztonságos csatlakoztatáshoz.

Szükséges-e speciális vezérlő a meghajtó használatához?

Igen, szükség van egy mester mozgásvezérlőre SSCNET III/H mester porttal, például Mitsubishi Q sorozatú Motion CPU-ra. A meghajtó a hálózaton alárendeltként működik, és végrehajtja a mester vezérlőtől kapott mozgásparancsokat.
