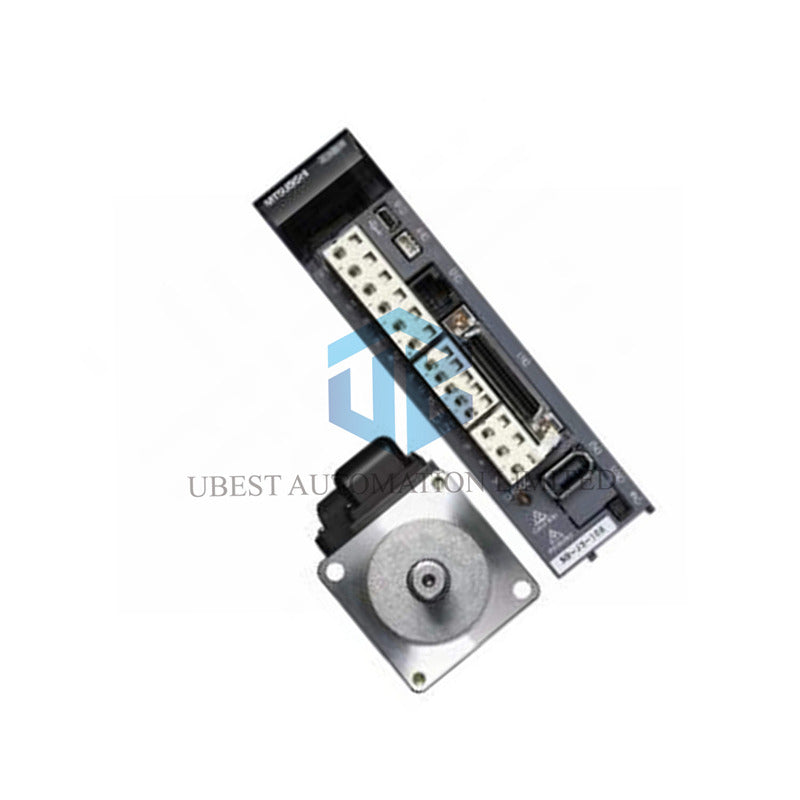

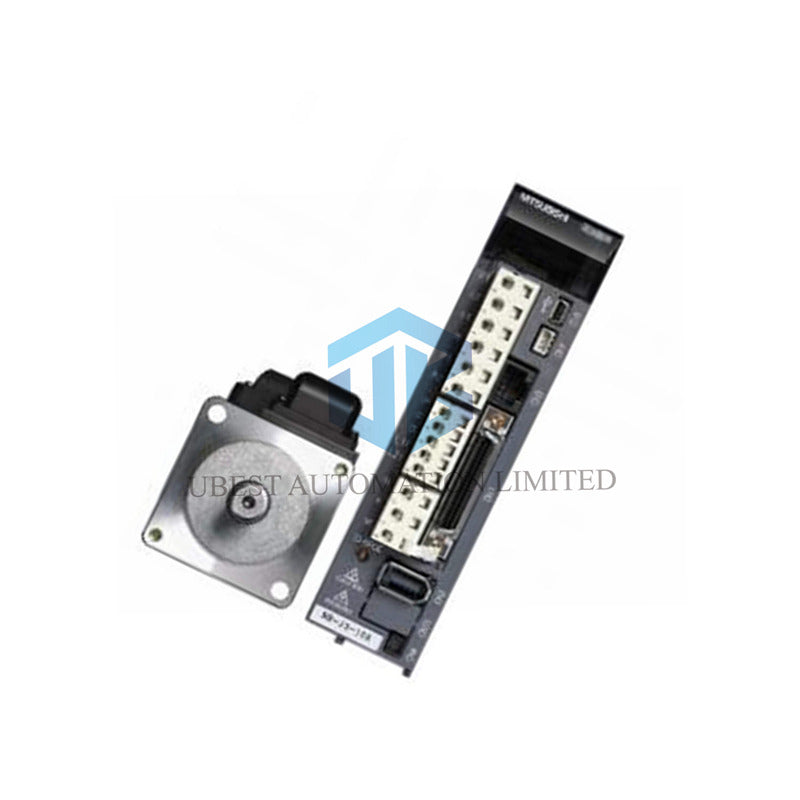

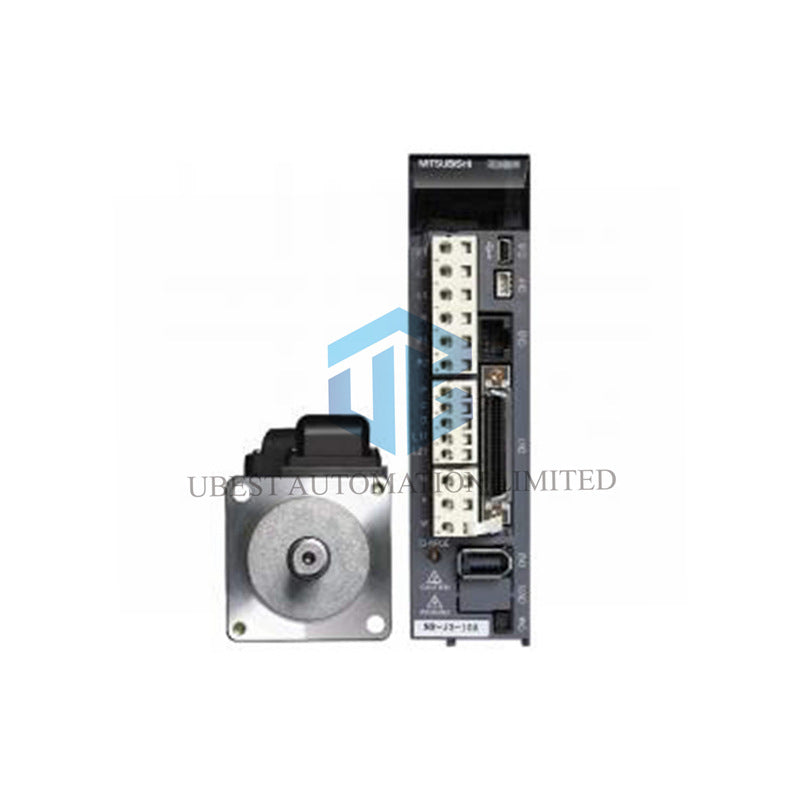

Mitsubishi MR-J3-350BRJ004U50 - 3,5 kW-os AC szervohajtás 200V-os rendszerekhez

Vezéreljen igényes alkalmazásokat a Mitsubishi MR-J3-350BRJ004U50 készülékkel. Ez a nagy teljesítményű, 3,5 kW-os AC szervoerősítő a MELSERVO-J3 sorozatból robusztus, háromfázisú 200V-os AC ipari áramellátásra készült. Fejlett szinuszhullámú PWM és áramvezérlés alkalmazásával sima, nagy nyomatékú teljesítményt nyújt közepes teljesítményű szervómotorok számára. SSCNET III interfészével és a főbb biztonsági szabványoknak való megfelelésével megbízható alapkomponens CNC gépekhez, ipari robotokhoz és anyagmozgató rendszerekhez.

Teljes műszaki specifikációk

Márka és sorozat: Mitsubishi Electric MELSERVO MR-J3 sorozat

Teljes modellazonosító: MR-J3-350BRJ004U50

Terméktípus: Nagyteljesítményű AC szervoerősítő (hajtás)

Névleges kimeneti teljesítmény: 3,5 kW

Táplálási feszültség: 200 VAC, 3 fázis, 50/60 Hz

Vezérlési mód: Szinuszhullámú PWM vezérlés, valós idejű áramvezérlés

Kommunikációs interfész: SSCNET III (nagysebességű soros kommunikációs hálózat)

Védettségi osztály: IP00 (nyitott típus - védővezérlő szekrénybe kell telepíteni)

Kompatibilis motorok: Mitsubishi HC-SF, HC-RF, HC-UP sorozat és egyéb MELSERVO-J3 kompatibilis szervómotorok.

Működési hőmérséklet: 0°C-tól +55°C-ig (nem fagyveszélyes)

Tárolási hőmérséklet: -20°C-tól +65°C-ig

Környezeti páratartalom: 90% relatív páratartalom vagy kevesebb (nem kondenzálódó)

Rezgésállóság: 5,9 m/s² (0,6G)

Megfelelőség és tanúsítványok: CE, UL Listed, cUL Listed, RoHS kompatibilis

Regeneratív fékezés: Beépített regeneratív ellenálló szükséges lehet magas terhelési ciklusú fékezéshez; külső ellenállás opció elérhető.

Telepítési és kompatibilitási útmutató

Telepítse a MR-J3-350BRJ004U50 készüléket egy biztonságos, szellőztetett vezérlőszekrénybe (IP20 vagy magasabb). Csatlakoztasson háromfázisú 200V AC táplálást megfelelő megszakítókkal és védelemmel. Használja az SSCNET III optikai kábelt a mozgásvezérlőhöz (pl. Mitsubishi Q sorozatú Motion CPU) való kapcsolódáshoz. Csatlakoztassa a kompatibilis szervómotort a megadott táp- és enkóderkábelekkel. Biztosítson megfelelő hűtést; magas tehetetlenségű vagy gyakori indítási/leállítási ciklusok esetén fontolja meg külső regeneratív ellenállások alkalmazását a fékezőenergia kezelésére.

Csomagolás és garancia

A csomag tartalma: 1 x Mitsubishi MR-J3-350BRJ004U50 szervoerősítő egység.

Garanciánk: Ez az ipari hajtás teljes 12 hónapos garanciával rendelkezik.

Gyors szállítási lehetőségek

Világszerte megbízható futárokkal szállítunk: FedEx, UPS és DHL.

Gyakran Ismételt Kérdések (GYIK)

Milyen tipikus alkalmazása van egy 3,5 kW-os szervohajtásnak?

Ez a teljesítmény ideális közepes terhelésű ipari alkalmazásokhoz, mint például kis CNC gépek főorsó hajtásai, nagy szállítószalag hajtások, szivattyúvezérlés vagy ipari robotok elsődleges tengelye, ahol jelentős nyomaték szükséges.

Használható ez a hajtás egyfázisú táplálással?

Nem. A MR-J3-350BRJ004U50 kifejezetten háromfázisú 200V AC tápláláshoz készült. Egyfázisú táplálás nem biztosít elegendő kapacitást, és károsíthatja az egységet.

Mi az az SSCNET III és milyen előnyei vannak?

Az SSCNET III a Mitsubishi nagysebességű optikai mozgáshálózata. Zajmentes kommunikációt biztosít, lehetővé teszi több tengely szinkron vezérlését egy CPU-ról, csökkenti a kábelezés bonyolultságát, és gyors adatcserét tesz lehetővé a pontos koordináció érdekében.

Tartalmaz-e regeneratív ellenállást?

Kisebb hajtások gyakran beépített ellenállóval rendelkeznek, de ennél a 3,5 kW-os teljesítményszinten általában külön megvásárolandó külső regeneratív ellenállás szükséges a fékező energia elnyelésére, különösen magas ciklusú alkalmazásokban.

Hogyan konfigurálhatom és hangolhatom a szervo paramétereket?

A konfigurációt és hangolást a Mitsubishi MR Configurator2 szoftverével végezheti Windows PC-n, SSCNET III hálózaton vagy dedikált beállító kábelen keresztül. A szoftver automatikus hangolási funkciókat és kézi paraméterállítást kínál.
