Nagy Teljesítményű Szervohajtás Igényes Ipari Automatizáláshoz

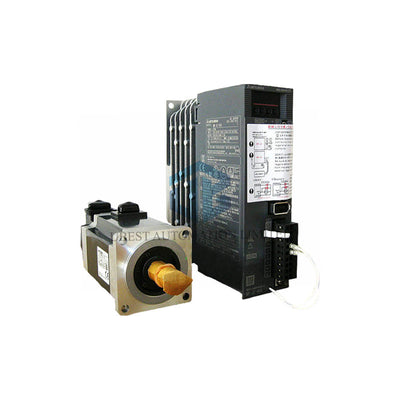

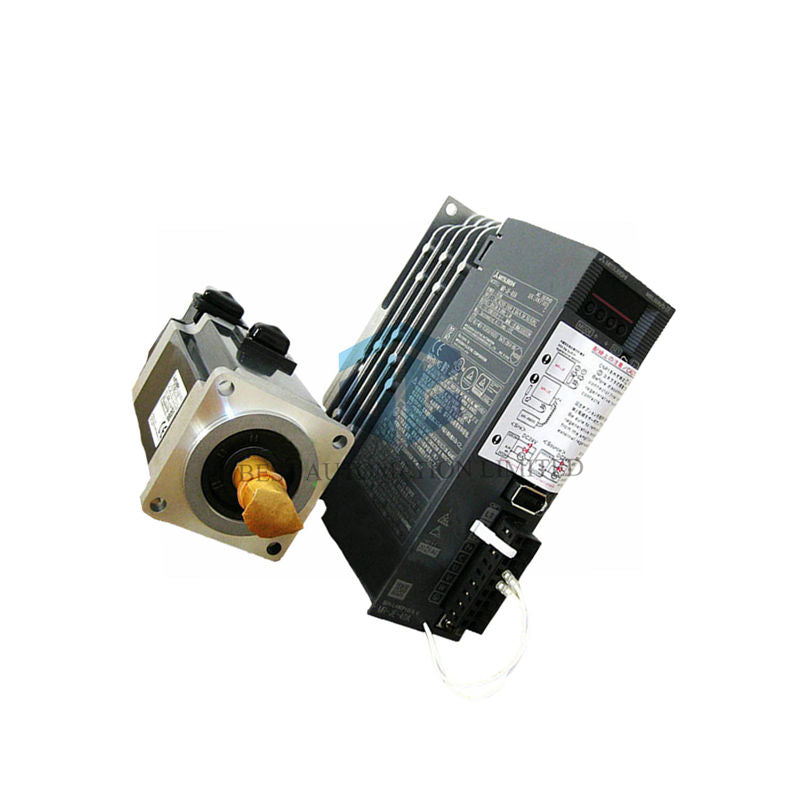

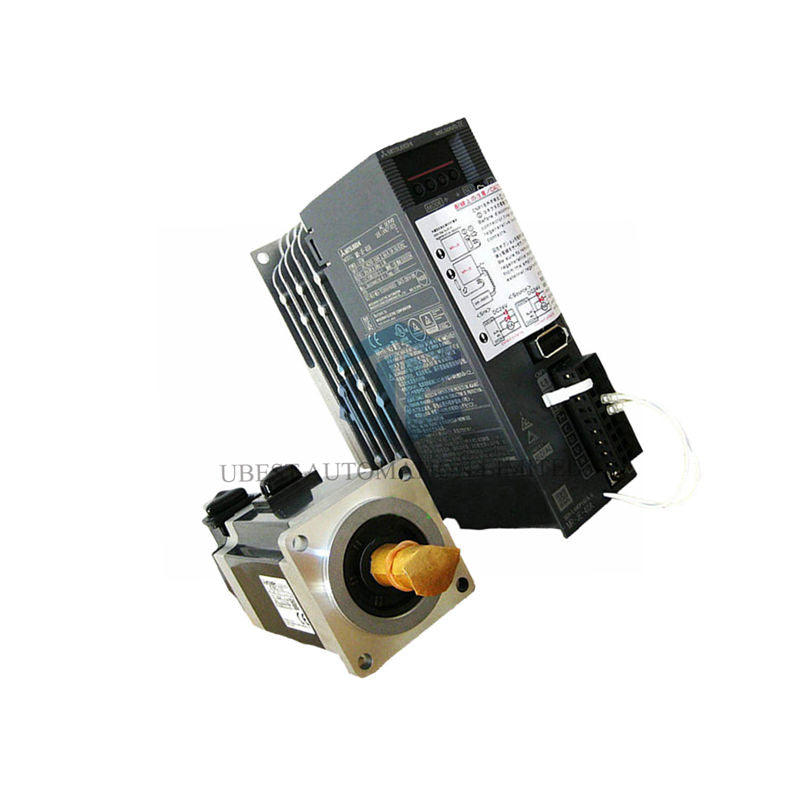

A Mitsubishi MR-J3-15KA4-LR egy 15 kW-os nagy teljesítményű szervohajtás a neves MELSERVO-J3 sorozatból. Erőteljes gépekhez tervezve, precíz mozgásvezérlést biztosít olyan alkalmazásokhoz, mint a nagy CNC gépek, anyagmozgató rendszerek és nehéz ipari robotok. Robusztus kialakítása megbízható működést garantál kihívást jelentő ipari környezetben.

Fő Jellemzők és Előnyök

Nagy Teljesítmény: 15 kW (41A) hajtóerőt biztosít, könnyedén kezeli a nehéz terheket és nagy tehetetlenségű alkalmazásokat.

Ultra-Pontos Vezérlés: Kivételes pozícionálási pontosságot nyújt 262 144 impulzus/fordulat felbontással, biztosítva az ismételhető és precíz mozgást.

Beépített Regeneratív Energia Kezelés: 5 integrált regeneratív ellenállást (mindegyik 10Ω) tartalmaz, amelyek hatékonyan kezelik a motor fékezéséből származó energiát, csökkentve a külső egységek szükségességét.

Robusztus Kommunikáció: Megbízható RS-422 soros protokollt használ a stabil és gyors kommunikáció érdekében a vezérlővel, ami kulcsfontosságú a szinkronizált többtengelyes rendszerekben.

Teljes Műszaki Adatok

Márka: Mitsubishi Electric

Sorozat: MELSERVO MR-J3

Modellszám: MR-J3-15KA4-LR

Névleges Kimeneti Teljesítmény: 15 kW

Névleges Kimeneti Áram: 41 A

Tápegység Feszültség: 380 - 480 VAC, 3 fázis

Bemeneti Áramfogyasztás: 31,8 A

Hajtás Energiafogyasztás: 45 W

Vezérlési Mód: Szinuszos PWM vezérlés / Áramvezérlés

Pozícionálási Felbontás: 262 144 impulzus/fordulat

Kommunikációs Felület: RS-422

Regeneratív Fékezés: 5 x beépített ellenállás, egyenként 10 Ω

Dinamikus Fékezés: Külső fékegység szükséges

Hűtőrendszer: Kényszerlevegős hűtés (ventilátor)

Rezgésállóság: ≤ 5,9 m/s²

Védettségi Osztály: IP00 (Nyitott keret – védett burkolatba kell beépíteni)

Telepítési és Kompatibilitási Megjegyzések

Ezt a hajtást védő vezérlőszekrénybe kell telepíteni (a gép által megkövetelt IP védettséggel). Biztosítani kell a megfelelő 3 fázisú 380-480VAC táplálást, valamint a kábelek és biztosítékok helyes méretezését. Kompatibilis Mitsubishi HC-KN, HA-FN vagy hasonló sorozatú szervómotorokkal használható. Az RS-422 interfész a mozgásvezérlőhöz vagy PLC-hez csatlakozik parancsok és visszacsatolás céljából. A kényszerlevegős szellőzéshez elegendő hely biztosítása kritikus a hűtéshez.

Garancia és Szállítás

Ez a termék standard 12 hónapos garanciával rendelkezik. Világszerte express futárszolgálatokkal szállítunk: FedEx, UPS és DHL.

Gyakran Ismételt Kérdések

K: Milyen típusú szervómotort párosítsak ezzel a hajtással?

V: A hajtás a Mitsubishi 200V/400V-os J3 sorozatú szervómotorjaival működik, például HC-KN vagy HA-FN modellekkel. A motor kapacitásának meg kell egyeznie a 15 kW-os hajtás értékével.

K: Miért van IP00 védettségi besorolása?

V: Az IP00 azt jelenti, hogy nincs védelem a por vagy víz ellen. Ez a nagy teljesítményű hajtásoknál szabványos, amelyek mindig zárt elektromos szekrénybe vannak telepítve (ami biztosítja a gép számára szükséges IP védettséget).

K: Mikor szükséges külső dinamikus fékegység?

V: Külső fékegység akkor kell, ha a beépített regeneratív ellenállások nem képesek elég gyorsan elnyelni a fékező energiát, például nagyon gyakori indítás/leállítás ciklusok vagy nagy tehetetlenségű terhelések esetén.

K: Használhatom ezt a hajtást egyfázisú táphálózaton?

V: Nem. Ez kizárólag 3 fázisú bemenettel működik (380-480VAC). Egyfázisú táphálózaton való használata károsítja az egységet.

K: Mi az előnye a magas, 262 ezer impulzus/fordulat felbontásnak?

V: Ez a magas felbontás rendkívül finom motorpozíció és sebesség vezérlést tesz lehetővé, ami simább mozgást, jobb felületi minőséget megmunkáláskor, és nagyobb pontosságot eredményez a pozícionálási feladatokban.
