Chassis Series-A Tápegység Rendszer

Nem redundáns tápellátás: Ennél a megvalósításnál egy Chassis Series-A tápegység modul a készülékház bal oldalára csúsztatható. Ez csatlakoztatja a DC kimeneti feszültséget a készülékház hátlapjához, és táplálja az összes modult, amelyet a készülékház egyik slot pozíciójába helyeznek. Léteznek verziók, amelyek AC forrásfeszültséget és DC forrásfeszültséget fogadnak.

Redundáns tápellátás: Ennél a megvalósításnál két panelre szerelt Chassis Series-A tápegység csatlakozik a készülékházhoz egy bal oldali készülékház adapter modullal. Ha az egyik tápegység meghibásodik, a másik átveszi a terhelést. Léteznek verziók, amelyek AC forrásfeszültséget és DC forrásfeszültséget fogadnak.

PMIO Tápegység Rendszer Redundancia: A PMIO platform teljesen redundáns és robusztus tápegység összeállítást biztosít. Ez a tápegység 24 Vdc-t állít elő, és használható DC típusú Chassis-A tápegység forrásaként.

Redundáns Tápegység Rendszer Verziók: Két verziója létezik a redundáns tápegység rendszernek. Ezek a kábelekben és a készülékház adapterben különböznek (a tápegységek azonosak). Régebbi verziók előfordulhatnak a gyakorlatban, de már nem kaphatók eladásra. Az alábbi táblázat az régi és új verziókat, valamint a kapcsolódó modell számokat mutatja.

Teljesítmény Számítások A Chassis Series-A tápegység 24 Vdc, 5 Vdc, 3,3 Vdc és 1,2 Vdc feszültséget biztosít. Minden modul, amelyet a készülékházba helyeznek, a rendelkezésre álló teljesítmény egy részét fogyasztja. A felhasználónak biztosítania kell, hogy a tervezett konfiguráció és modulkeverék ne haladja meg a tápegység kapacitását.

Series-A Tápegység Műszaki Adatok

Standard (nem redundáns) Tápegység Modulok

• Modell:

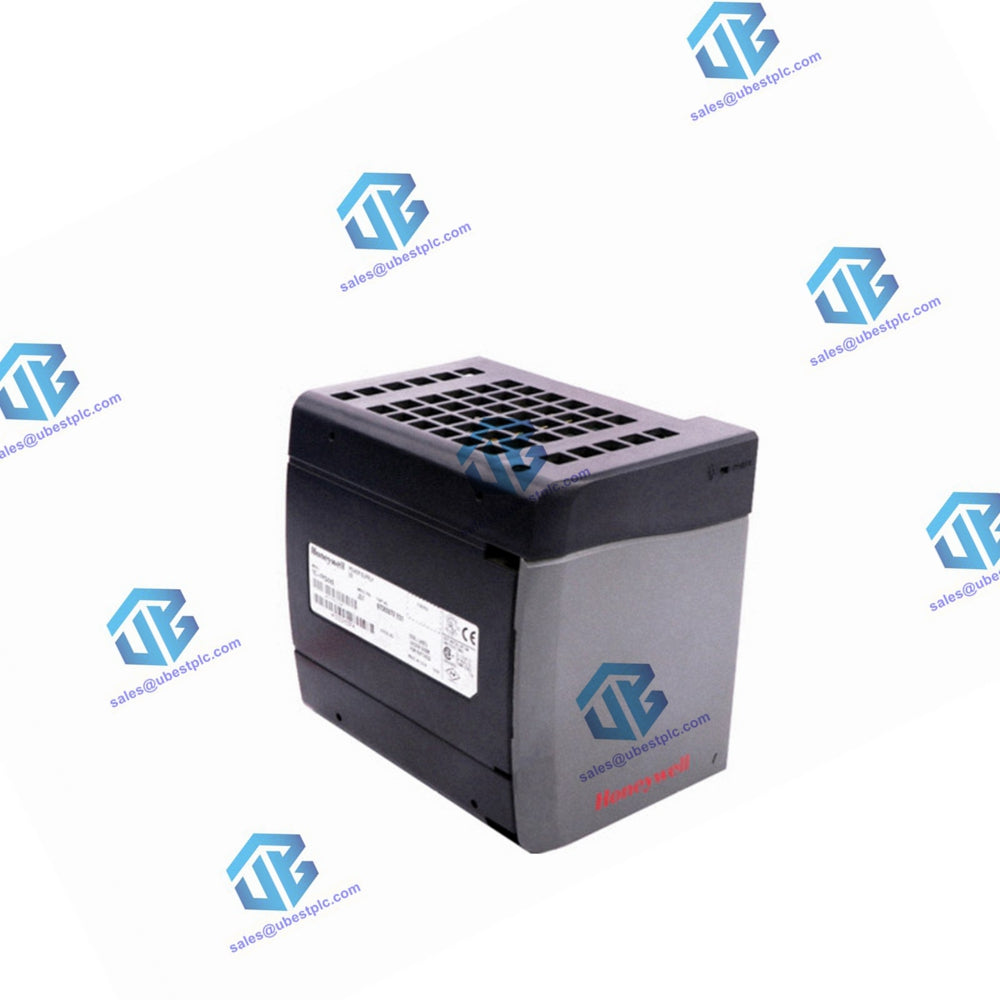

  • Bevonat nélküli: TC-FPCXX2, TC-FPDXX2

• Bemeneti Feszültségtartomány: 85-132 VAC vagy 19,2-32 VDC (választható 170-265 VAC)
• Bemeneti Teljesítmény: 150 VA, 92 W (100 W)
• Maximális Induló Áram: 15 A (30 A)
• Frekvenciatartomány: 47-63 Hz DC
• Teljes Kimeneti Teljesítmény Maximum, Watt: 70W@60°C, 70W@60°C
• Hátlap Kimeneti Áram, Maximum:1,5A@1,2V, 4A@3,3V, 10A@5,1V, 2,8A @ 24,0V
• Biztosíték Védelem: Nem cserélhető biztosíték forrasztva van
• Vezetékezés: #14 AWG (1,4 mm)
• Méretek (H x Sz x M): 11,2 x 14,5 x 14,0 cm (4,41 x 5,71 x 5,51 in)
• Súly – Megközelítőleg: 1,1 kg (2,5 lb.)
• Elhelyezkedés: A készülékház bal oldalán (nem foglal slotot)
