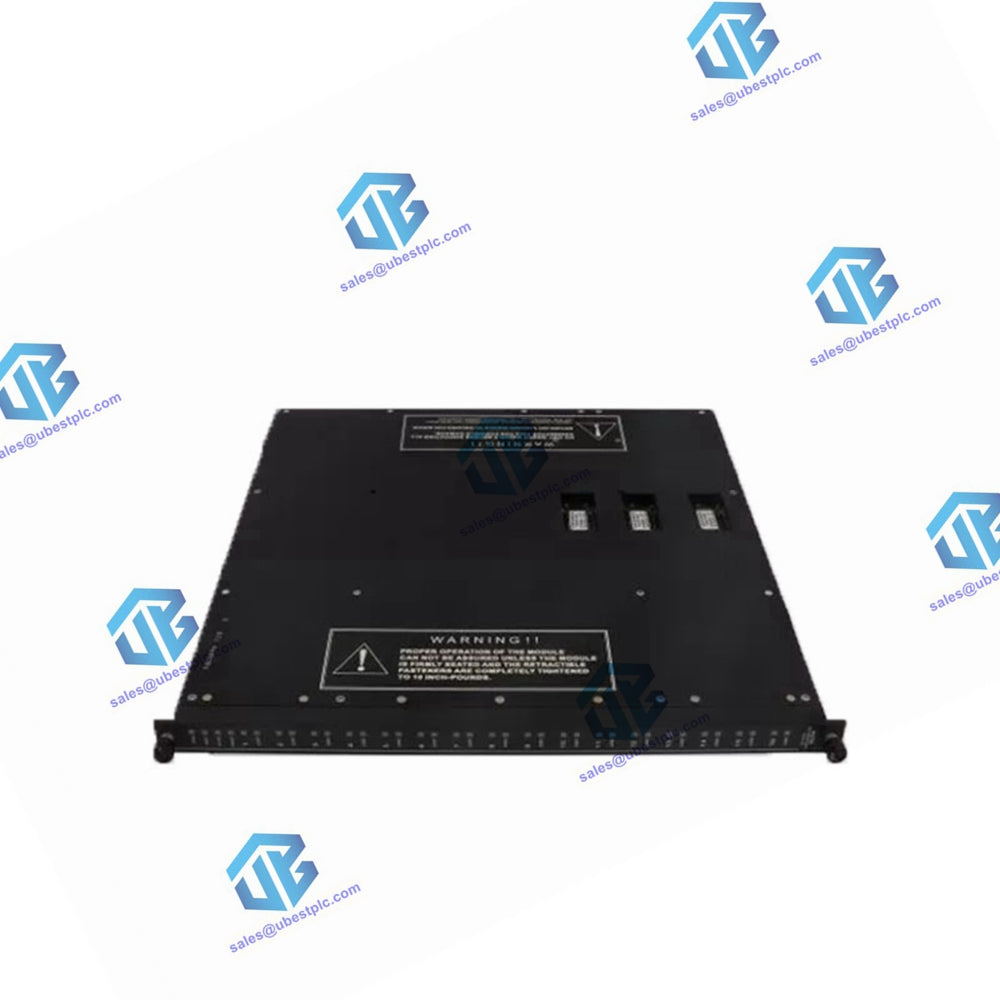

Triconex 3664 digitális kimeneti modulok 24 VDC, optikailag leválasztott, közös kettős 3664 32

Műszaki adatok

Típusszám: 3664/3674

• Névleges feszültség: 24 VDC
• Típus: Kettős, soros (a feszültségmentesítés és a kioldás vezérlőprogramjaihoz ajánlott)
• Kimeneti jelek: 32, közös
• Feszültség tartomány : 16-30 VDC
• Maximális feszültség: 36 VDC
• Feszültségesés : < 1,5 VDC, tipikus
• Teljesítménymodul terhelés : < 10 watt
• Jelenlegi értékelések, maximum:
  • 2A pontonként
  • 10A túlfeszültség 10 ms-onként
• Terhelési szivárgás: maximum 2 mA
• Biztosítékok (terepi lezárásnál): nincs – önvédelmi
• Pont leválasztás: minimum 1500 VDC

Diagnosztikai mutatók

• BE vagy KI állapot

• Modul állapota

• Mezőriasztás:

  • 1 pontonként
  • ELJÁRÁS, HIBA, AKTÍV
  • TERHELÉS/BIZTOSÍTÉK

• Terhelési riasztás: a kimenet beragadt BE 3664 - Beragadt pont, az összes többi parancsolt állapot - BE vagy KI

• Színkód : Sötétkék

Mezőlezárási lehetőségek

Párosítsa az I/O modul számát az első oszlopban a jobb oldali lezárási lehetőségekkel. Egy I/O modul legfeljebb két lezáró panelhez csatlakoztatható, amelyek két különböző típusúak lehetnek – például közös és nem közös.

Modul rész száma: 3664

• Modul leírása: Kettős DO, 24 VDC, önvédelem, 32 pont.
• Általános kifejezések panelek: 9662-610
• Nem gyakori. Term Panels : n/a
• Alapkifejezés panelek: 9653-610
• Nem gyújtótávú panelek: 9671-610
• Kihúzott kábelek: 9101-010
• Bypass panelek : n/a
• ERT visszahurkos kábelek/panelek: 9671-810

Mezőlezárási lehetőségek Méretek

Panel modell: 9662-610

• Szélesség (a DIN-sínen keresztül): 4,5 hüvelyk (11,43 cm)
• Hossz (a DIN-sín mentén): 5 hüvelyk (12,7 cm)
• Magasság (a DIN-síntől kifelé): 4,25 hüvelyk (10,795 cm)

Alkatrészszám kereszthivatkozás

Ez a táblázat azonosítja az ETA alkatrészszámát és a kábel cikkszámát az egyes csatlakozópanel-modellekhez.

Modellsz.: 9662-610

• ÉS: 3000520-390
• Kábel: 4000094-310
