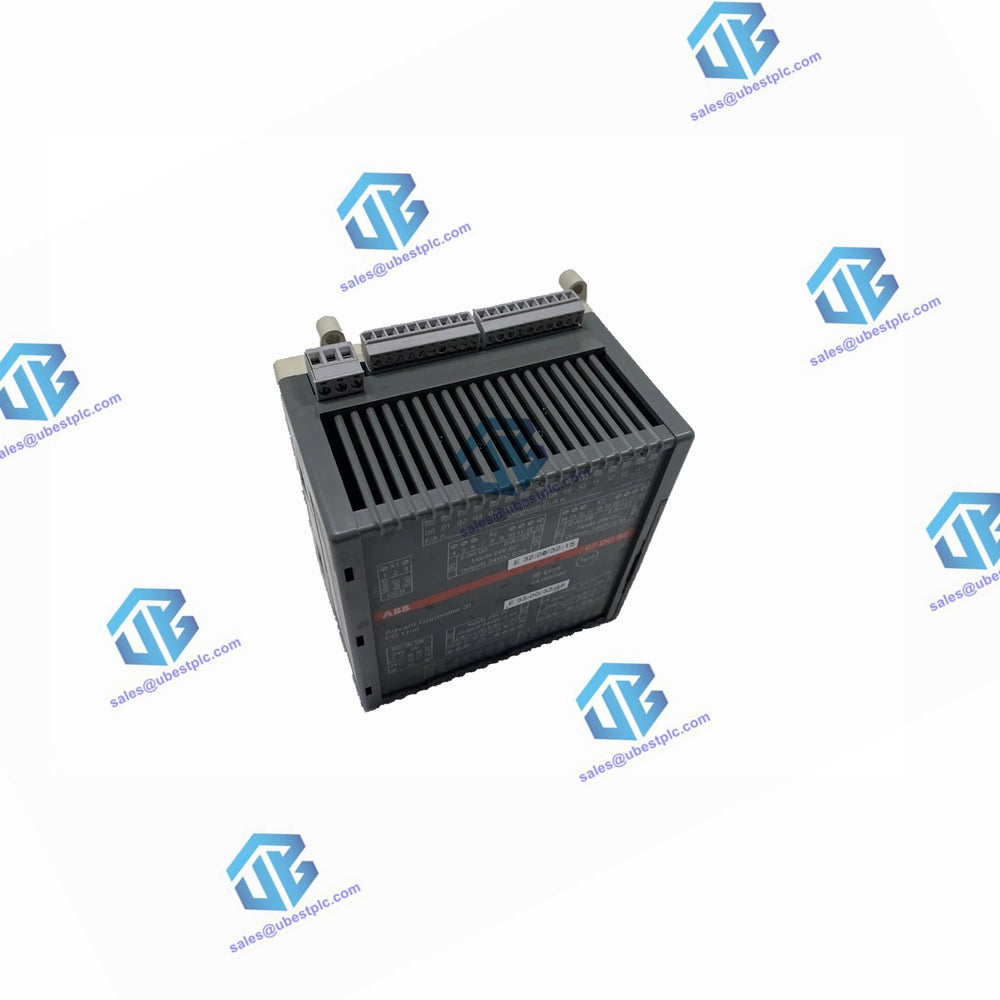

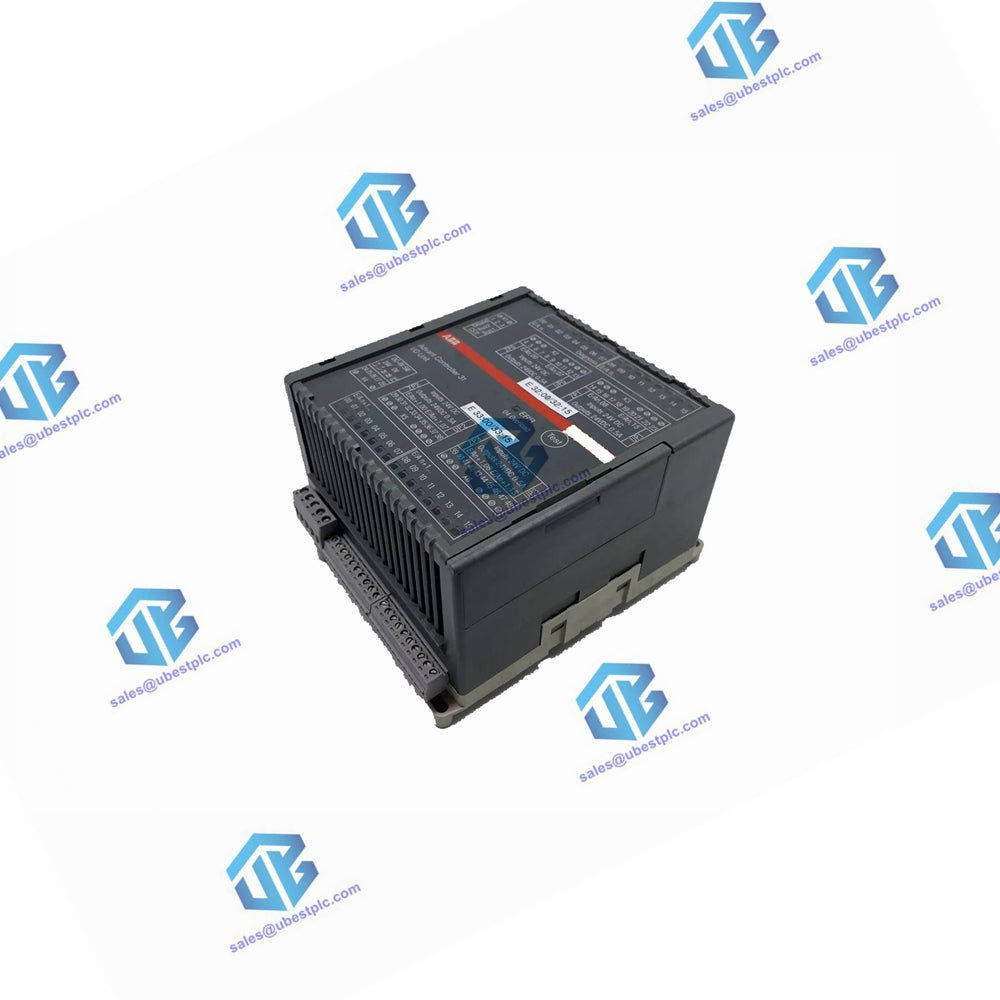

Descrizione

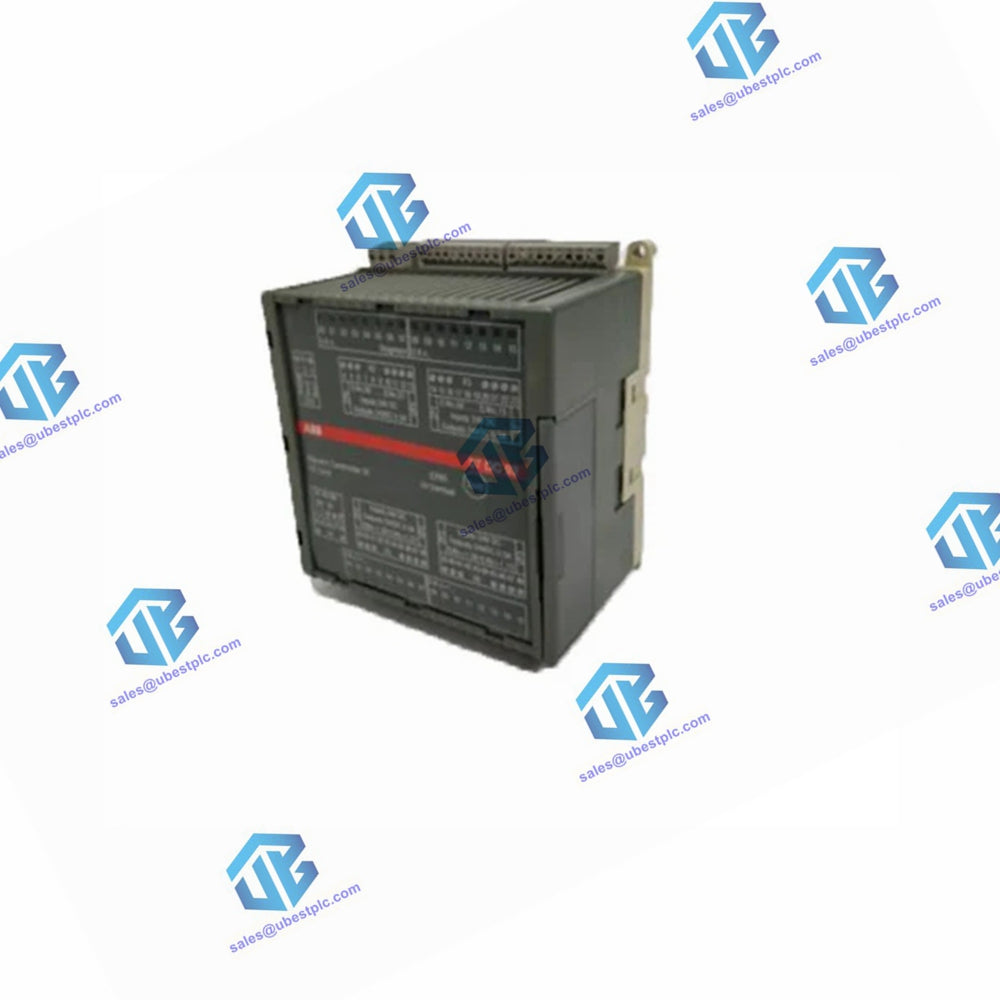

ABB 07AI91 è un modulo di ingresso analogico progettato per l'uso nel bus di sistema CS31. Dispone di 8 canali di ingresso analogici che possono essere configurati in coppie per collegare vari sensori di temperatura o tensione. Questo modulo supporta sensori come ±10 V, ±5 V, ±500 mV, ±50 mV, 4...20 mA (con resistenza esterna da 250 Ω), Pt100/Pt1000 con linearizzazione e termocoppie di tipo J, K e S con linearizzazione. Il modulo 07AI91 è progettato per essere utilizzato solo con sensori isolati elettricamente. La configurazione dei canali di ingresso e l'indirizzamento dei moduli avviene tramite interruttori DIL.

Caratteristiche

• Canali configurabili: gli 8 canali di ingresso analogici possono essere configurati in coppie per diversi tipi di sensori.
• Compatibilità dei sensori: supporta un'ampia gamma di sensori tra cui tensione, corrente (con resistore esterno), Pt100/Pt1000 e termocoppie.
• Isolamento elettrico: garantisce un funzionamento sicuro con sensori isolati elettricamente e interfaccia bus di sistema CS31.
• Autocalibrazione: include funzioni diagnostiche che eseguono l'autocalibrazione per tutti i canali.
• Indicatori LED: dotato di 17 LED per la selezione del canale, la diagnosi e i messaggi di errore.
• Configurazione semplice: i canali di ingresso e gli indirizzi dei moduli vengono configurati utilizzando gli interruttori DIL sotto il coperchio destro dell'alloggiamento.

Specifiche

• Numero di canali: 8 canali di ingresso analogici (configurabili in coppie)
• Temperatura di funzionamento: 0...55 °C
• Tensione di alimentazione: 24 V CC
• Consumo corrente: max. 0,15 A
• Dissipazione di potenza: max. 3 W
• Protezione contro la polarità inversa: sì
• Sezione trasversale del conduttore: max. 2,5 mm² per connettori rimovibili
• Isolamento elettrico: dall'interfaccia del bus di sistema CS31
• Soppressione della frequenza di linea: configurabile per 50 Hz, 60 Hz o nessuna
• Ritardo ingresso: 0 (nessuna combinazione RC)
• Soppressione del ronzio della frequenza di linea: 20,0 ms con soppressione a 50 Hz, 16,7 ms con soppressione a 60 Hz
• Sovratensione di ingresso consentita: max. ±30 V
• Periodo di aggiornamento per canale:
  • Con soppressione 50/60 Hz: tipico 100 ms
  • Senza soppressione: tipico 30 ms
  • Utilizzando termocoppie con soppressione 50/60 Hz: tipico 150 ms

Ingressi di tensione

• Resistenza di ingresso: > 1 MΩ
• Gamma di misura: ±10 V, ±5 V, ±500 mV, ±50 mV
• Risoluzione: 12 bit + segno
• Errore totale: <±0,5% del fondo scala

Ingressi correnti

• Gamma di corrente: 0...20 mA / 4...20 mA
• Shunt esterno richiesto: 250 Ω
• Errore totale: <±0,5% del fondo scala ± tolleranza dello shunt

Ingressi Pt100/Pt1000

• Intervallo di valutazione con linearizzazione: -50°C...+400°C
• Resistenza dei sensori:
  • Pt100: 80,31 Ω...247,04 Ω
  • Pt1000: 803,1 Ω...2470,4 Ω
• Risoluzione: 12 bit + segno (1 LSB = 0,1°C)
• Resistenza totale consentita della linea: max. 50 Ω per sensore (in configurazione a 4 fili)
• Errore di valutazione:
  • Pt100: +/- 0,5% del fondo scala
  • Pt1000: +/- 1,0% del fondo scala

Dimensioni e peso

• Dimensioni: 140x120x85mm
• Peso: circa 0,59 kg

Il modulo di ingresso analogico ABB 07AI91 offre compatibilità versatile con i sensori, prestazioni affidabili e facilità d'uso, rendendolo un componente prezioso per i sistemi di automazione industriale.
