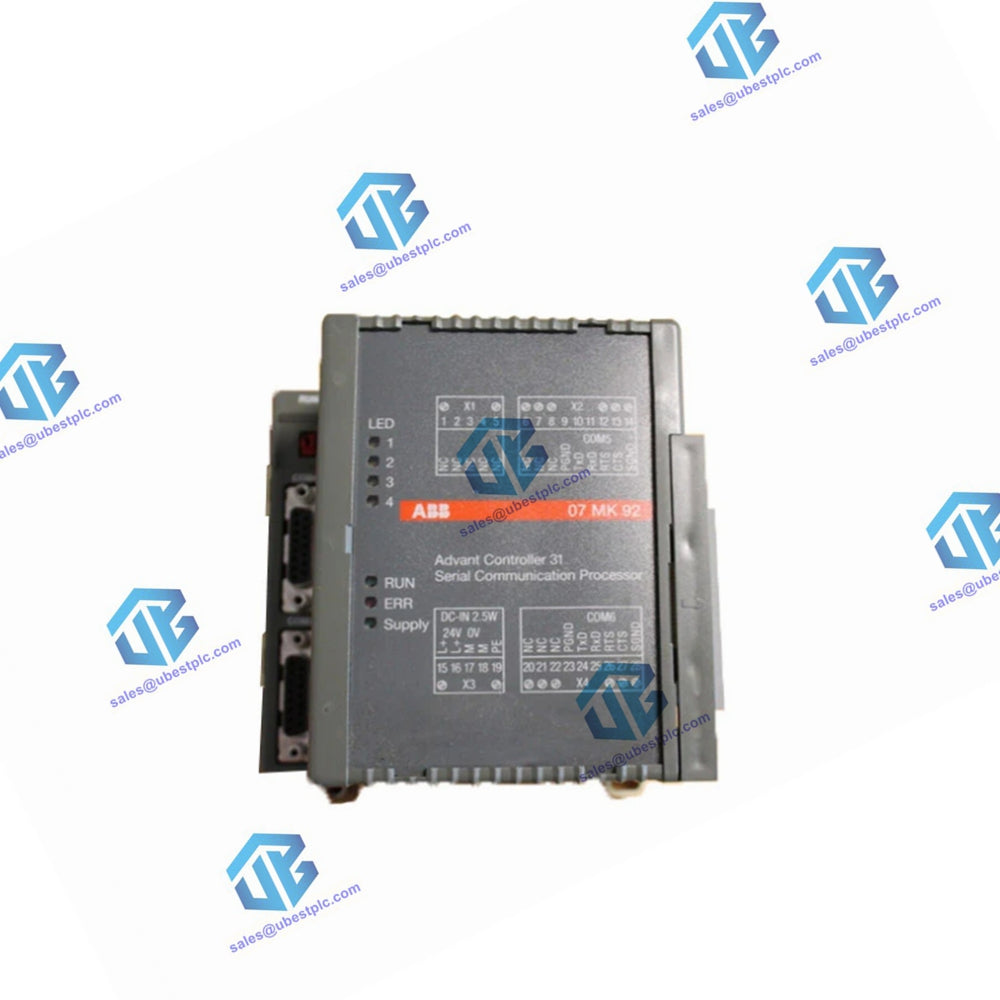

07 MK 92 ABB GJR5253300R1161 Modulo di comunicazione
Manufacturer:
ABB
Product No.:
07-MK-92
Condition:
In Stock
Product Type:
Modulo di comunicazione
Product Origin:
Switzerland
Weight:
450g
Shipping port:
Xiamen
Warranty:
12 months
UBEST – Fornitore Globale Affidabile di Parti per Automazione
Offriamo un'ampia gamma di pezzi di ricambio per automazione industriale disponibili in magazzino. Tutti i prodotti sono coperti da una garanzia di 12 mesi e da un rimborso di 30 giorni per problemi di qualità.
Caratteristiche principali del modulo di comunicazione
-
4 interfacce seriali:
- 2 interfacce seriali, configurabili opzionalmente secondo EIA RS-232 o EIA RS-422 o EIA RS-485 (COM3, COM4)
- 2 interfacce conformi a EIA RS-232 (COM5, COM6)
- Programmabile liberamente con una libreria di funzioni completa
- Comunicazione con l'unità base AC31 tramite elementi di collegamento
- LED configurabili per la diagnosi
- Programmazione e test su PC tramite COM3
- Salvataggio delle applicazioni in una Flash EPROM
L'elaborazione delle interfacce seriali e dell'interfaccia di rete è prevista in un programma applicativo. La programmazione avviene nel linguaggio standard "C". Lo scambio di dati tra il modulo di comunicazione seriale e l'unità base AC31 è realizzato tramite elementi di collegamento nell'unità base.
Dati tecnici
| Specifiche | Dettagli |
|---|---|
| Numero di interfacce seriali | 4 |
| Numero di interfacce parallele | 1 interfaccia di rete per il collegamento all'unità base Advant Controller 31 |
| Memoria software applicativo integrata | Flash EPROM 128 kbyte |
| Diagnosi | 4 LED configurabili: LED1...4 (controllati dal programma applicativo) |
| Display di funzionamento e errore | 3 LED: RUN, ERR, Supply |
| Sezione del conduttore per i terminali rimovibili | Max. 2,5 mm² |
Tensione di alimentazione per 07 MK 92 R1161
| Specifiche | Dettagli |
|---|---|
| Tensione nominale di alimentazione | 24 V DC |
| Dissipazione di potenza | Tip. 2,5 W |
| Consumo massimo di corrente con tensione nominale | 210 mA |
| Consumo massimo di corrente con tensione di alimentazione 30 V | 170 mA |
| Protezione contro il collegamento inverso dei terminali | Sì (solo quando sono collegate unità con interfacce elettricamente isolate a COM5/COM6) |
Collegamento delle interfacce seriali COM3, COM4
| Specifiche | Dettagli |
|---|---|
| Standard di interfaccia | EIA RS-232 o EIA RS-422 o EIA RS-485 |
| Programmazione | Con 907 MK 92 tramite IBM-PC (o compatibile) |
| Comunicazione uomo-macchina | Sì, ad esempio con una stazione operativa |
| Isolamento elettrico | Sì, interfacce tra loro e rispetto al resto dell'unità (vedere anche Figura 5) |
| Differenze di potenziale | Per evitare differenze di potenziale di terra tra il 07 MK 92 e le unità periferiche collegate a COM3 e COM4, queste ultime sono alimentate dalla presa di rete del quadro elettrico (vedere anche le connessioni di terra nella Figura 5). |
Collegamento delle interfacce seriali COM5, COM6
| Specifiche | Dettagli |
|---|---|
| Standard di interfaccia | EIA RS-232 |
| Comunicazione uomo-macchina | Sì, ad esempio con una stazione operativa |
| Isolamento elettrico | Nessuno |
Display LED
| Tipo di LED | Colore | Funzione |
|---|---|---|
| Tensione di alimentazione presente (Supply) | 1 LED verde | Indica la presenza della tensione di alimentazione |
| Errore grave o fatale verificatosi (ERR) | 1 LED rosso | Indica un errore grave o fatale |
| Elaborazione del programma applicativo in esecuzione (RUN) | 1 LED verde | Indica che il programma applicativo è in esecuzione |
| LED configurabili per la diagnosi | LED1...LED4 | 4 LED gialli configurabili tramite il programma applicativo |
Dati meccanici
| Specifiche | Dettagli |
|---|---|
| Montaggio | Su guida DIN conforme a DIN EN 50022–35, profondità 15 mm. La guida DIN si trova al centro tra i bordi superiore e inferiore del modulo. |
| Fissaggio | Con viti usando 4 viti M4 |
| Dimensioni (Larghezza x Altezza x Profondità) | 140 x 120 x 85 mm |
| Metodo di cablaggio | Con morsetti rimovibili a vite, max. 2,5 mm² |
| Peso | 450 g |
