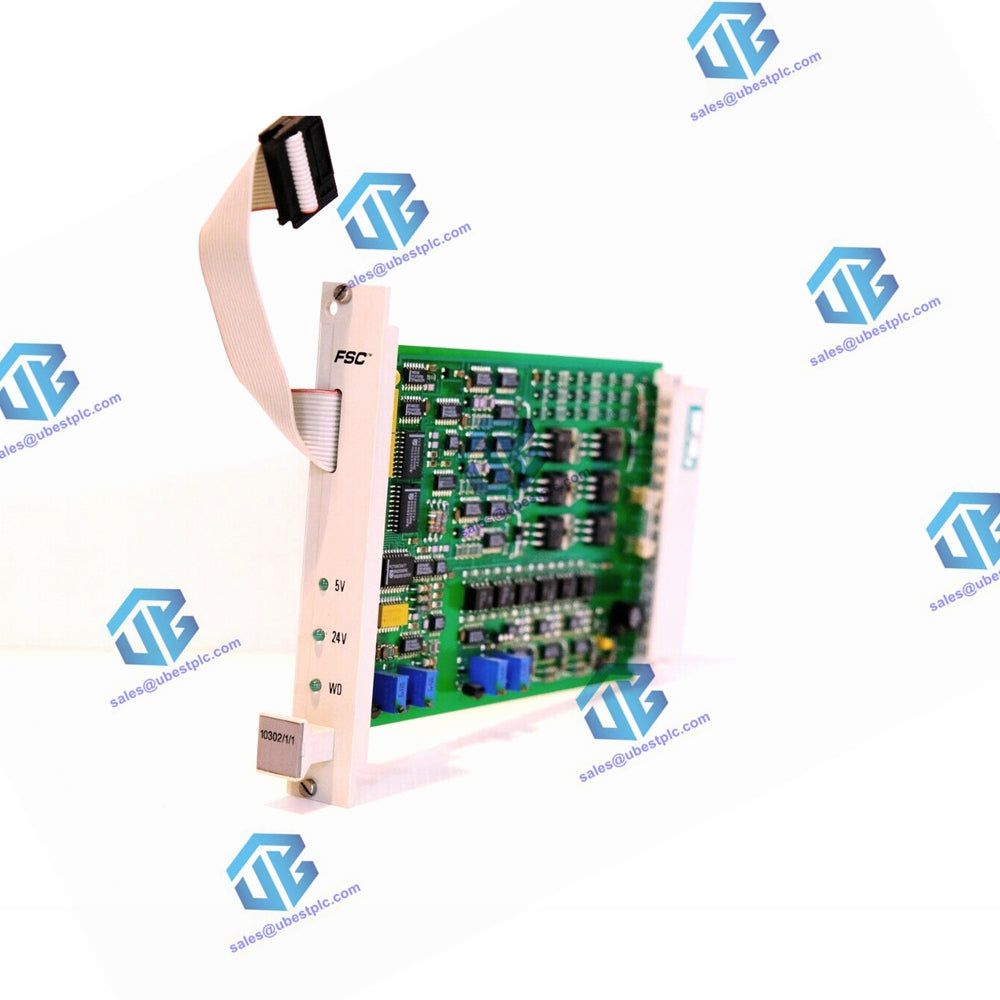

Panoramica del ripetitore watchdog

Il ripetitore watchdog 10302/1/1 funge da modulo di monitoraggio cruciale per 5 Vcc e 24 Vcc forniti ai moduli I/O, garantendo il corretto monitoraggio dell'alimentazione e l'integrità del sistema in varie configurazioni. Ecco una breve panoramica:

Descrizione:

• Monitora 5 Vcc e 24 Vcc forniti ai moduli I/O.
• Fornisce un'uscita watchdog collegata all'ingresso watchdog dei moduli di uscita monitorati.
• Essenziale in configurazioni con più alimentatori, tipi di alimentazione specifici o configurazioni con componenti I/O ridondanti e non ridondanti.

Dati tecnici:

• Generale:
  • Digitare il numero: 10302/1/1
  • Approvazioni: CE, TUV, UL
  • Requisiti di spazio: 4 TE, 3 HE (4 HP, 3U)
• Energia:
  • Requisiti di alimentazione:
    • 5 Vcc: 35 mA (senza corrente di uscita WDROUT)
    • 24 Vcc: 25 mA
    • Corrente di ingresso WDG1 + WDG2: 0,1 mA
    • USCITA WDRMax. Corrente di uscita: 900 mA
• Codifica chiave:
  • Codice modulo: Fori A27, Pin C11, C23, C27
  • Codice rack: Punti ciechi C3, C19, C31, perni grandi A27
• Installazione:
  • Richiede una connessione bus orizzontale nei rack I/O (posizioni da 1 a 18).
  • I ripetitori watchdog devono essere posizionati nella rispettiva sezione I/O che monitorano.
  • Sostituibile a caldo, ma può causare lo spegnimento della parte centrale quando viene sostituita.

Il 10302/1/1 garantisce un monitoraggio affidabile dell'alimentazione in varie configurazioni di sistema, contribuendo alla sicurezza e alla stabilità complessiva del sistema.
