Descrizione:

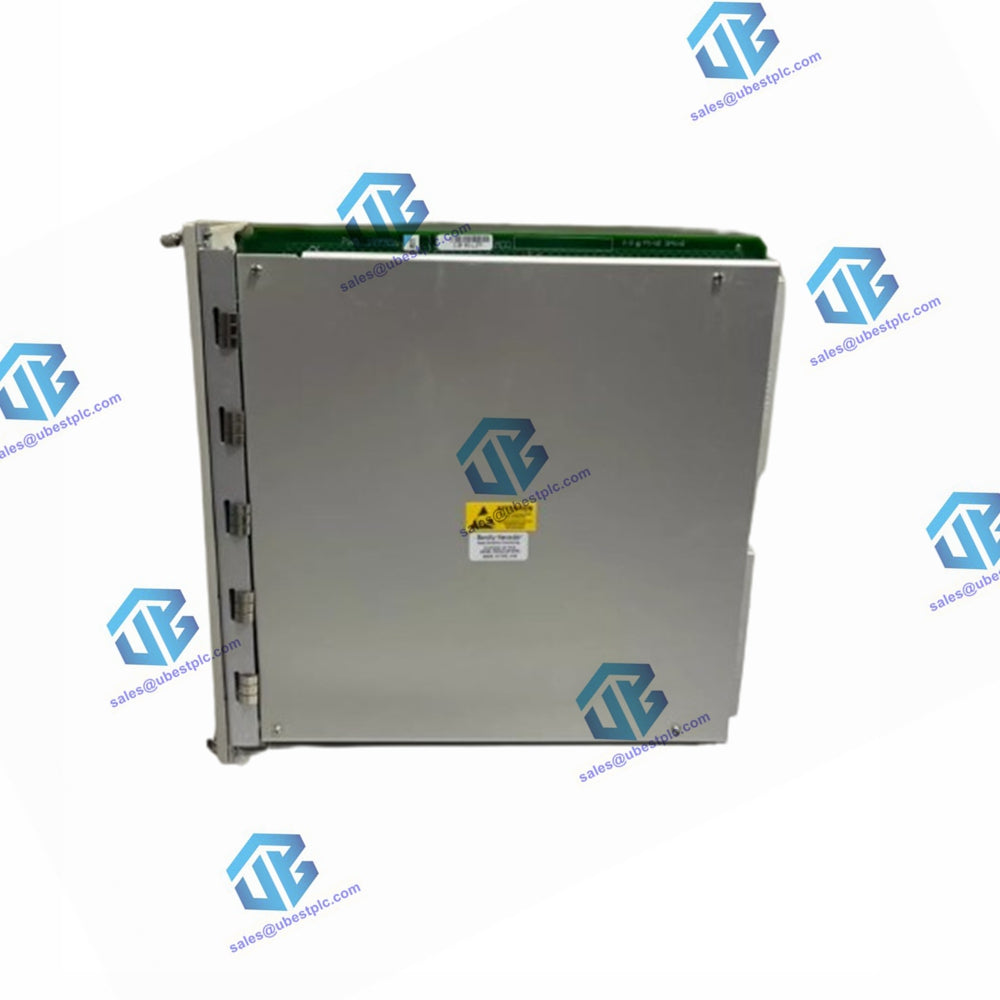

Il modulo relè a 4 canali Bently Nevada 149986-02 3500/32M è un modulo a tutta altezza che fornisce quattro uscite relè. Può essere inserito in qualsiasi slot a destra del modulo di interfaccia dati transitori. Ogni uscita relè può essere programmata indipendentemente per eseguire la logica di voto e include la logica di attivazione dell'allarme. La logica di attivazione dell'allarme utilizza la logica AND e OR, con ingressi che includono gli stati di Avviso e Pericolo, Non-OK, o PPL individuali da qualsiasi canale di monitoraggio o combinazione di canali nel rack. La programmazione viene effettuata utilizzando il software di configurazione rack 3500.

Specifiche Tecniche:

• Consumo Energetico: 5,8 watt tipici
• Ingressi:

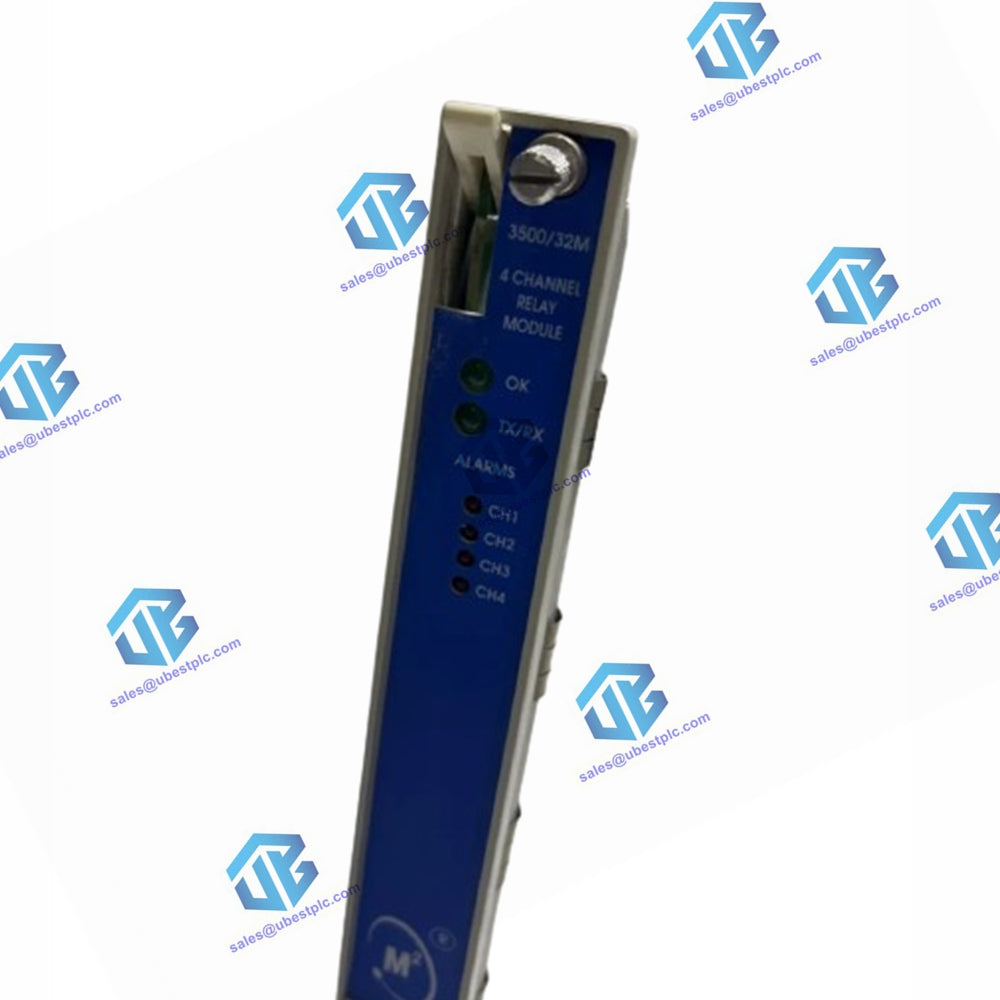

  • LED OK: Si illumina quando il modulo funziona correttamente.
  • LED TX/RX: Lampeggia per indicare la corretta comunicazione tra questo modulo e gli altri moduli all'interno del rack.
  • LED ALLARME CANALE: Si illumina per indicare che il canale relè è in stato di allarme.
• Relè:
  • Tipo: Relè a polo singolo, doppio scambio (SPDT)
  • Sigillatura Ambientale: Sigillato con resina epossidica
  • Limitatore di arco: 250 Vrms, installato di serie
  • Durata dei contatti: 100.000 cicli a 5 A, 24 Vdc o 240 Vac
• Caratteristiche Fisiche:
  • Dimensioni (Altezza x Larghezza x Profondità):
    • Modulo principale: 241 mm x 24,4 mm x 242 mm (9,50 in. x 0,96 in. x 9,52 in.)
    • Modulo I/O: 241 mm x 24,4 mm x 99,1 mm (9,50 in. x 0,96 in. x 3,90 in.)
  • Peso:
    • Modulo principale: 0,7 kg (1,6 lb.)
    • Modulo I/O: 0,4 kg (1,0 lb.)
  • Requisiti di spazio nel rack:
    • Modulo principale: 1 slot frontale a tutta altezza
    • Moduli I/O: 1 slot posteriore a tutta altezza
• Classificazioni dei contatti per sistemi standard:
  • Relè standard:
    • Corrente minima commutata: 100 mA a 12 Vdc
    • Specifiche DC (carico resistivo):
      • Corrente massima commutata: 2 A da 0V a 30 Vdc
      • 0,75 A a 48 Vdc
      • 0,2 A a 125 Vdc
      • Tensione massima commutata: 125 Vdc
    • Specifiche AC (carico resistivo):
      • Tensione massima commutata: 250 Vac
      • Corrente massima commutata: 2 A
      • Potenza massima commutata: 450 VA
• Classificazioni dei contatti per sistemi di sicurezza funzionale e aree pericolose:
  • Relè standard:
    • Corrente minima commutata: 100 mA a 12 Vdc
    • Specifiche DC (carico resistivo):
      • Corrente massima commutata: 2 A da 0V a 30 Vdc
      • Tensione massima commutata: 30 Vdc
    • Specifiche AC (carico resistivo):
      • Tensione massima commutata: 30 Vac
      • Corrente massima commutata: 2 A

Classificazioni ambientali:

• Temperatura:
  • Operativa: -40°C a +85°C (-40°F a +185°F)
• Umidità: 95%, senza condensa

Conformità e Certificazioni:

• EMC:
  • Direttiva Comunità Europea: Direttiva EMC 2014/30/EU
  • Norme: EN 61000-6-2 (Immunità per ambienti industriali), EN 61000-6-4 (Emissioni per ambienti industriali)
• Sicurezza Elettrica:
  • Direttiva Comunità Europea: Direttiva LV 2014/35/EU
  • Norme: EN 61010-1
• RoHS: Direttiva Comunità Europea: Direttiva RoHS 2011/65/EU
• Sicurezza informatica: Progettato per soddisfare IEC 62443
• Marittimo: Regole DNV GL per la classificazione – Navi, unità offshore e imbarcazioni ad alta velocità e leggere; Regole ABS per la Condizione di Classificazione, Parte 1
• Sicurezza Funzionale: SIL 2
• Approvazioni per aree pericolose:
  • cNRTLus: Classe I, Zona 2: AEx/Ex nA nC ic IIC T4 Gc; Classe I, Divisione 2, Gruppi A, B, C e D
  • ATEX/IECEx: II 3 G, Ex nA nC ic IIC T4 Gc
