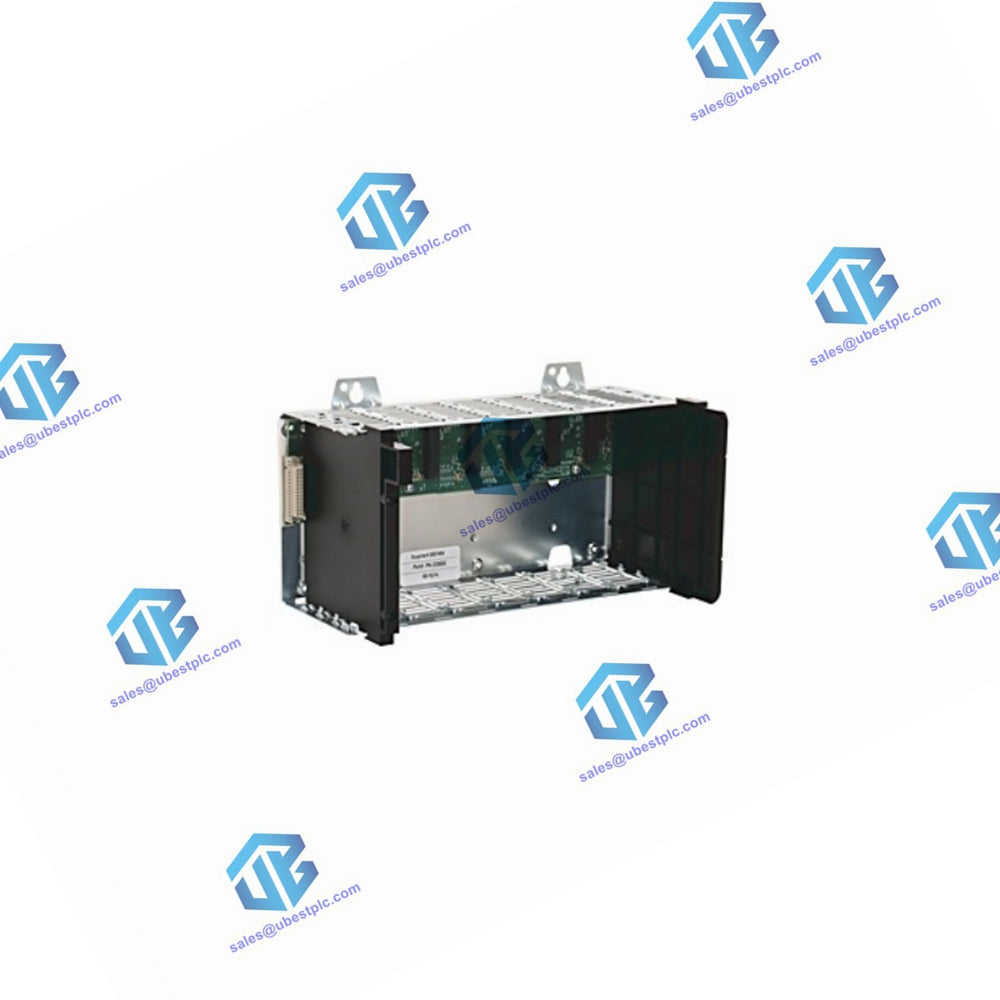

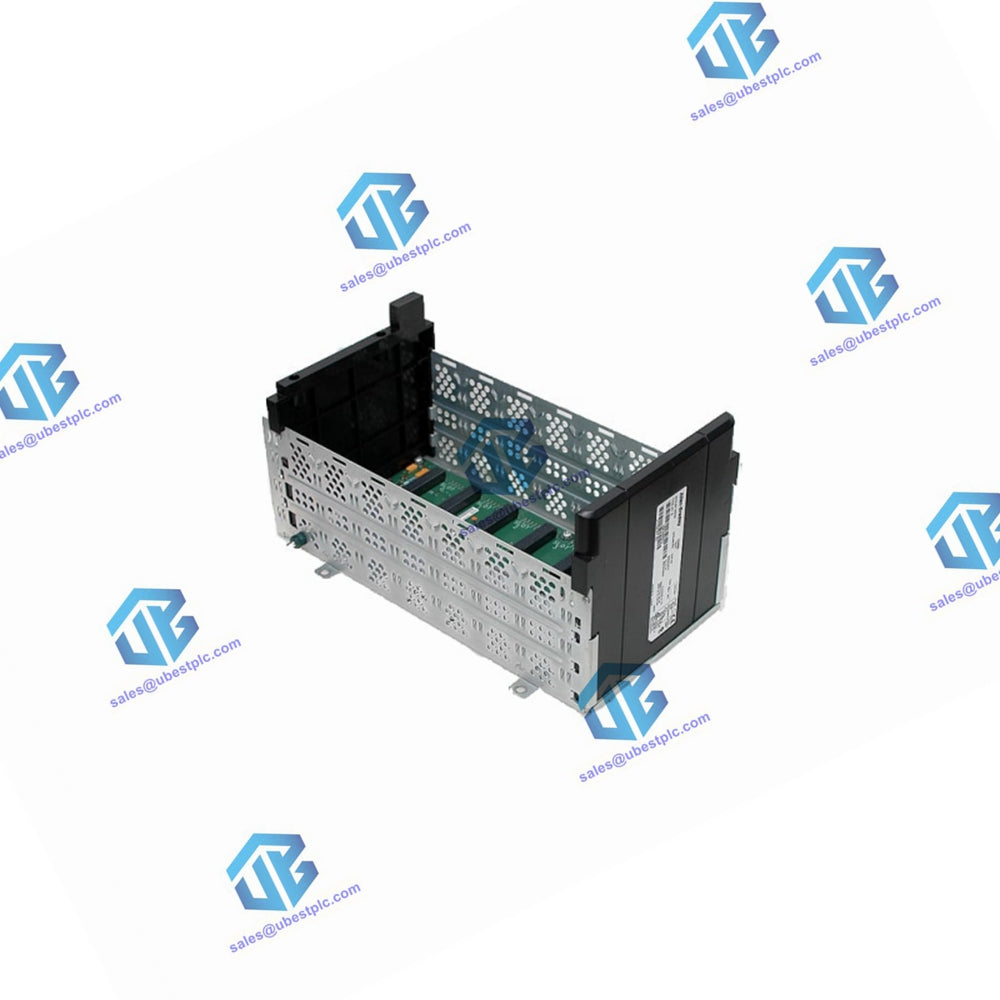

Specifiche Tecniche del Telaio ControlLogix 1756-A4

Descrizione Generale Il backplane del telaio ControlLogix 1756-A4 fornisce un percorso di comunicazione ad alta velocità tra i moduli e distribuisce l'alimentazione a ciascun modulo all'interno del telaio. Supporta fino a 4 slot ed è progettato per il montaggio orizzontale.

Correnti del Backplane

• 1,2V DC: 1,5 A (telaio) / –
• 3,3V DC: 4 A (telaio) / 4 A (slot)
• 5,1V DC: 15 A (telaio) / 6 A (slot)
• 24V DC: 2,8 A (telaio) / 2,8 A (slot)

Alimentazione e Isolamento

• Dispersione di potenza, max: 4 W
• Tensione di isolamento: Determinata dall'alimentatore e dai moduli installati

Specifiche Fisiche

• Slot: 4
• Metodo di montaggio: Solo orizzontale
• Dimensioni cabinet (AxLxP): 50,8 x 50,8 x 20,3 cm (20 x 20 x 8 pollici)
• Peso, circa: 0,75 kg (1,7 lb)
• Posizione: Pannello
• Tipo di involucro: Nessuno (stile aperto)

Specifiche di Cablaggio

• Messa a terra funzionale: filo di rame solido o intrecciato da 8,3 mm² (8 AWG), con temperatura nominale di 90 °C (194 °F) o superiore
• Messa a terra protettiva: filo di rame solido o intrecciato da 2,1 mm² (14 AWG), con temperatura nominale di 90 °C (194 °F) o superiore

Specifiche Ambientali

• Temperatura, aria circostante: 60 °C (140 °F)
• Temperatura, non operativa: -40…+85 °C (-40…+185 °F)
• Umidità relativa: 5…95% senza condensa (IEC 60068-2-30)
• Vibrazioni: 2 g @ 10…500 Hz (IEC 60068-2-6)
• Urto, in funzione: 30 g (IEC 60068-2-27)
• Urto, non in funzione: 50 g (IEC 60068-2-27)
• Codice temperatura Nord America: T5
• Codice temperatura IEC: T4

Immunità ed Emissioni

• Emissioni: IEC 61000-6-4
• Immunità ESD: scariche a contatto 6 kV, scariche ad aria 8 kV (IEC 61000-4-2)
• Immunità RF irradiata:
  • 10V/m con onda sinusoidale a 1 kHz modulata all'80% AM da 80 a 2000 MHz
  • 10V/m con impulso a 200 Hz modulato al 50% e 100% AM a 900 MHz
  • 10V/m con impulso a 200 Hz modulato al 50% e 100% AM a 1890 MHz
  • 3V/m con onda sinusoidale a 1 kHz modulata all'80% AM da 2000 a 2700 MHz

Riepilogo

Il telaio 1756-A4 è progettato per una comunicazione efficiente e la distribuzione dell'alimentazione tra i moduli. Supporta fino a 4 moduli, si monta orizzontalmente e presenta robuste protezioni ambientali e di immunità, rendendolo ideale per varie applicazioni industriali.
