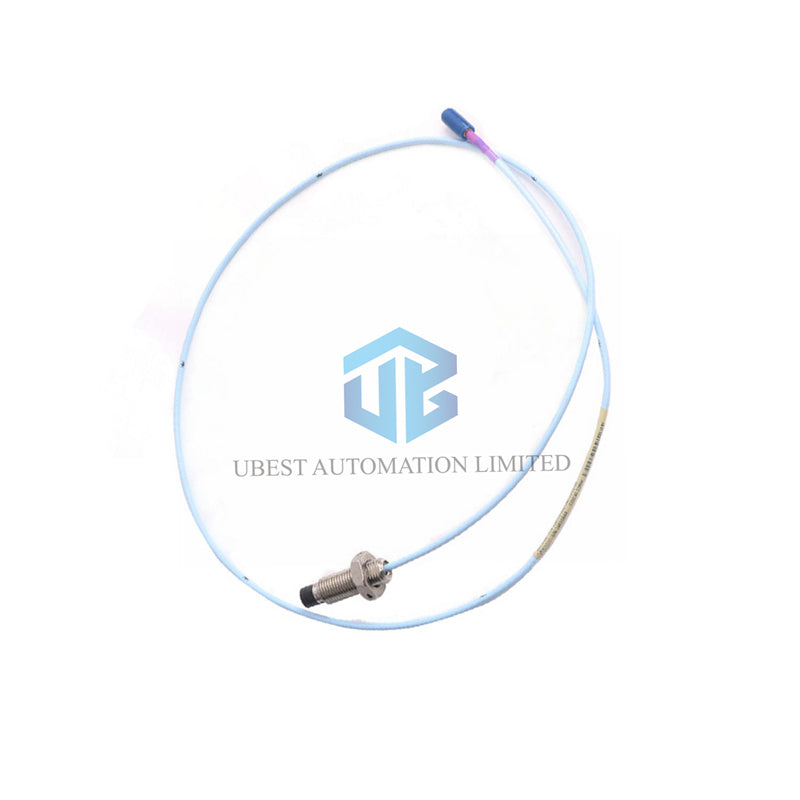

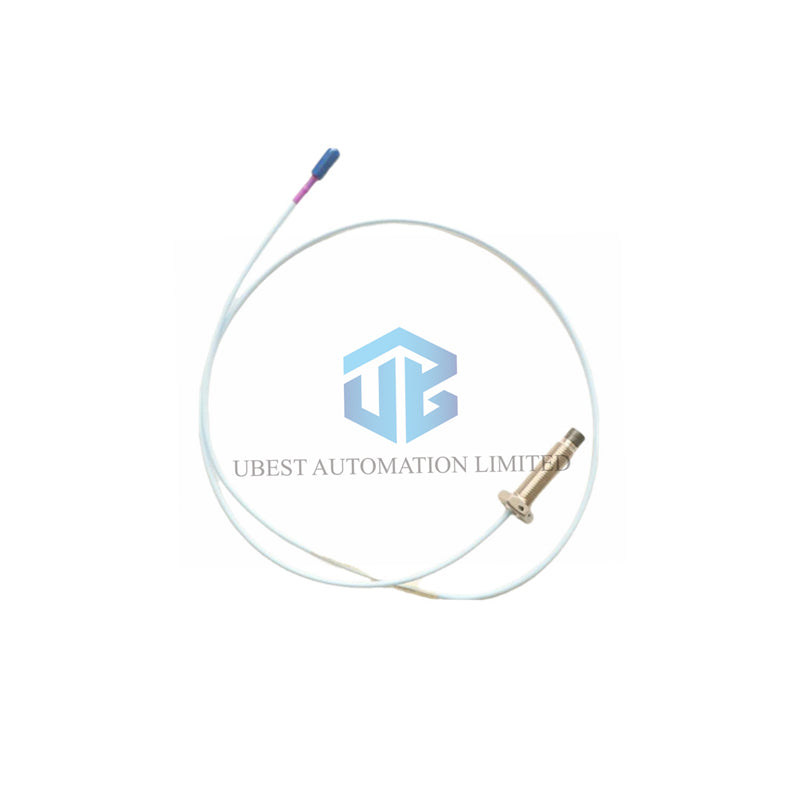

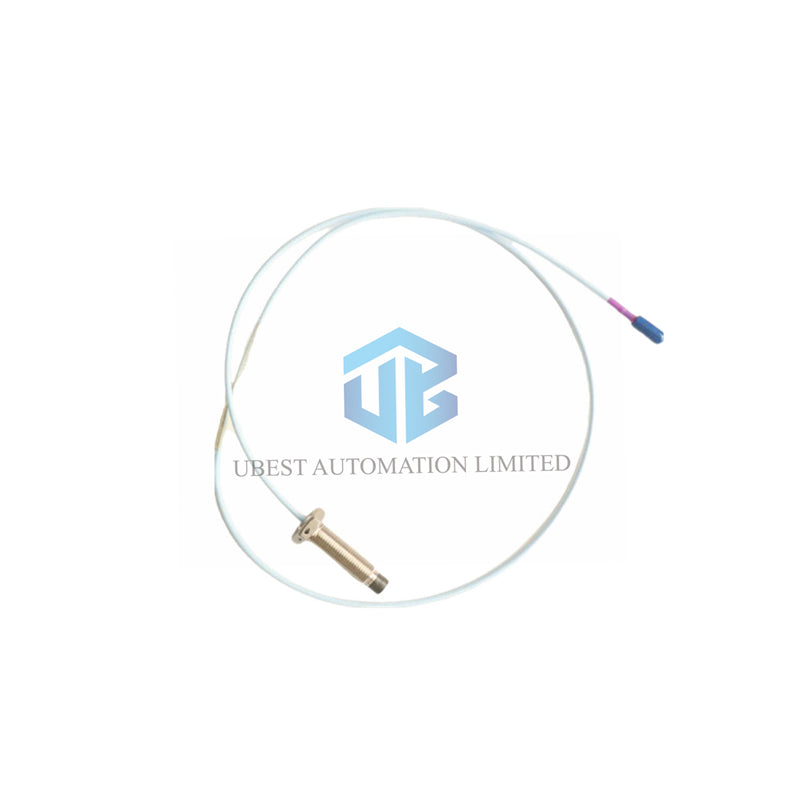

330703‑000‑060‑50‑02‑05 – Sonda di prossimità Bently Nevada 3300 XL 11 mm (5 m)

Informazioni complete per l'ordine (scomposizione del suffisso)

• Modello 330703 – sonda 3300 XL 11 mm, filettatura M14 x 1,5, senza protezione
• Opzione lunghezza senza filettatura 000 – 00 mm (punta a filo)
• Opzione lunghezza totale della custodia 060 – 60,0 mm (dalla spalla alla punta)
• Opzione lunghezza totale 50 – 5,0 metri (16,4 ft) – da usare solo con Proximitor® da 5 m
• Tipo di connettore 02 – connettore coassiale Miniature ClickLoc™ (senza protezione aggiuntiva)
• Omologazione agenzia 05 – Omologazioni multiple (CSA, ATEX, IECEx, ecc.)

Principali specifiche tecniche

• Marca Bently Nevada — Modello 330703-000-060-50-02-05 sonda di prossimità 11 mm
• Resistenza DC (sonda da 5,0 m) – 7,2 ±0,8 Ω (dal centro al conduttore esterno)
• Materiale della punta – Polifenilene solfuro (PPS); Materiale della custodia – acciaio inox AISI 304
• Cavo – triaxiale 75 Ω, isolato in FEP; lunghezza totale 5,0 m
• Reiezione del campo magnetico a 60 Hz – uscita 0,001 mV pp/gauss a 0,5 mm di gap, 0,027 a 4,6 mm di gap (sistema da 5 m)
• Temperatura di esercizio e stoccaggio – da -52°C a +177°C (evitare esposizione prolungata sotto -34°C per proteggere la tenuta di pressione)
• Classificazioni di temperatura (solo sonda) – T2 (-55°C a +177°C) per EPL Ga/Gc; molteplici classificazioni T per ambienti Dc
• Massima profondità di avvitamento – 21 mm (filettatura M14x1,5)
• Coppia di installazione raccomandata – 21,1 N•m (187 in•lb); massimo nominale 63,3 N•m (560 in•lb)

Prestazioni e tolleranza ambientale

• Intervallo di misura lineare – 2 mm (circa 0,25 mm a 2,3 mm di gap) tipico per sonde da 11 mm
• Sensibilità – 7,87 V/mm (200 mV/mil) nominale per la serie 3300 XL
• Risposta in frequenza – da 0 a 10 kHz (dipendente dall’elettronica del sistema)
• Risoluzione – praticamente infinita, sub-micrometrica in sistemi a basso rumore
• Tolleranza ambientale – custodia sigillata in acciaio inox, resistente a lubrificanti industriali e alla maggior parte dei prodotti chimici
• Anti-interferenza – protezione RFI/EMI integrata tramite cavo triaxiale e costruzione schermata

Domande frequenti

• Perché devo usare questa sonda solo con un Proximitor da 5 m? – La lunghezza totale del cavo (sonda + prolunga) deve corrispondere al circuito di compensazione del Proximitor. Usare una sonda da 5 m con un Proximitor da 1 m causerebbe letture inaccurate.
• Cosa include “Omologazioni multiple” (opzione 05)? – Include tipicamente certificazioni ATEX, IECEx, CSA e certificazioni regionali per installazioni in aree pericolose.
• Il connettore è diverso dall’opzione “01”? – Sì, l’opzione 02 prevede il Miniature ClickLoc™ senza il protettore aggiuntivo a vite.
• Posso installare questa sonda in una zona ad alta temperatura? – Sì, la classificazione T2 consente il funzionamento fino a 177°C alla punta della sonda.
• Il valore di resistenza di 5,0 m include il cavo? – Il valore di 7,2 ±0,8 Ω è la resistenza DC totale della sonda stessa (incluso il cavo integrato).
