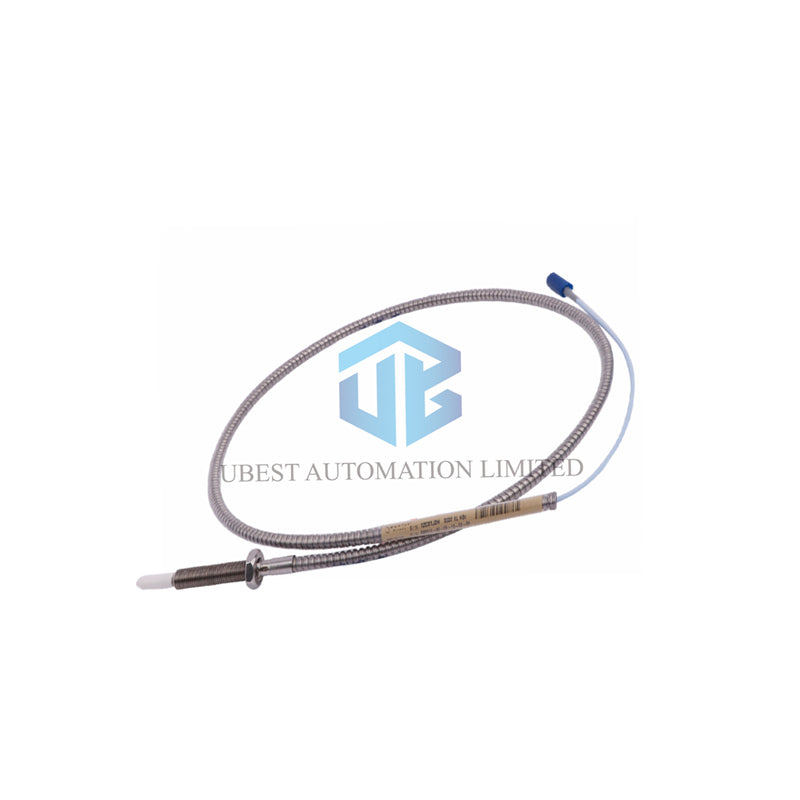

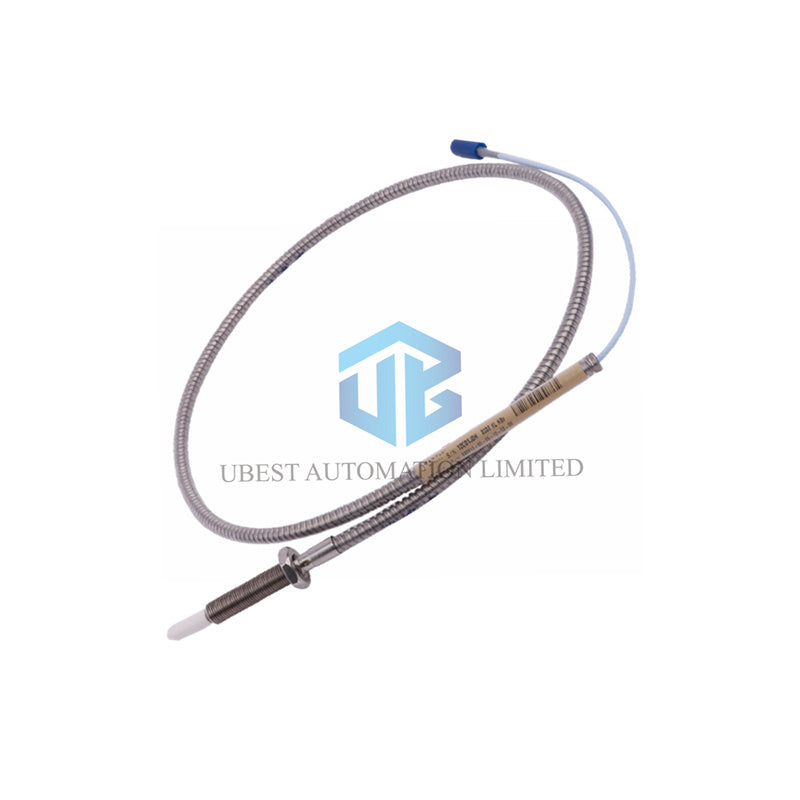

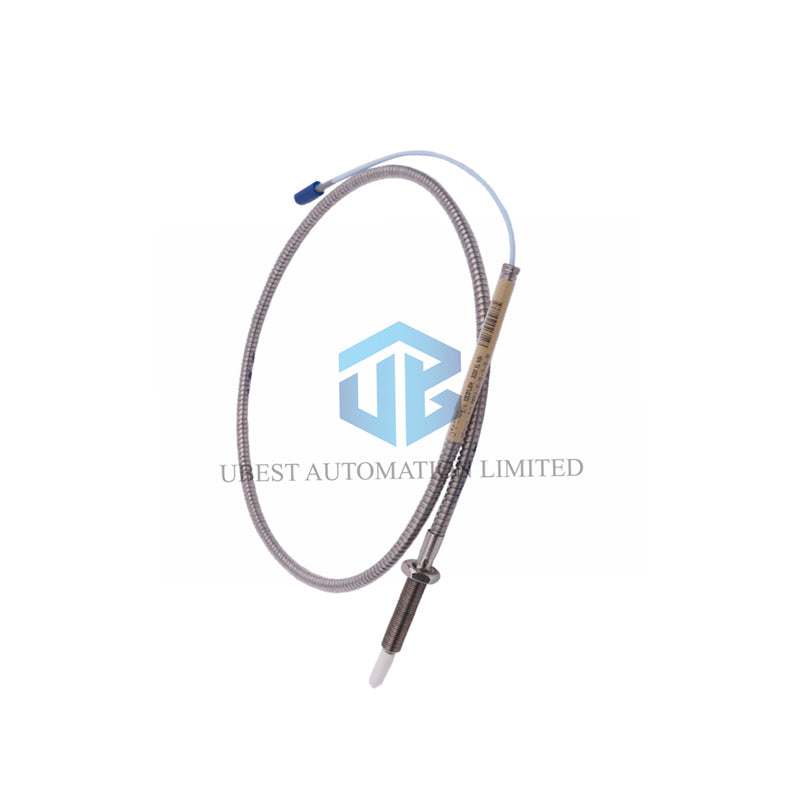

Sonda di Prossimità 3300 NSv ad Alta Affidabilità

Principali Specifiche Tecniche

• Marca e Modello: Bently Nevada · Sonda di Prossimità 3300 NSv (numero di parte 330910-00-10-50-02-00)
• Campo Lineare: 1,5 mm (60 mil) da 0,25 mm a 1,75 mm di distanza dal bersaglio; distanza statica consigliata 1,0 mm (40 mil).
• Fattore di Scala Incrementale (ISF): 7,87 V/mm (200 mV/mil) con tolleranza di intercambiabilità +12,5% / –20%.
• Deviazione dalla Linea Retta (DSL): Inferiore a ±0,06 mm (±2,3 mil) su tutta la gamma.
• Risposta in Frequenza: 0 a 10 kHz (+0 / –3 dB) con cablaggio sul campo fino a 305 m (1000 piedi).
• Intervallo di Temperatura: Funzionamento e conservazione da –52°C a +177°C (–62°F a +351°F).
• Ambiente e Pressione: Guarnizioni a O-ring in Viton per pressione differenziale; punta in PPS, custodia in acciaio inox AISI 304.
• Immunità alle Interferenze: Cavo coassiale FEP da 75 Ω con isolamento in fluoropropilene etilenico; connettore coassiale miniaturizzato ClickLoc garantisce trasmissione del segnale affidabile.

Informazioni Complete sul Suffisso (Scomposizione del Numero di Parte)

330910   = Sonda 3300 NSv, filettatura M10×1, con protezione
    -00   = lunghezza senza filettatura 0 mm
      -10 = lunghezza totale custodia 100 mm
        -50 = lunghezza totale 5,0 metri (16,4 piedi)
          -02 = connettore coassiale miniaturizzato ClickLoc, cavo standard
            -00 = nessuna approvazione da enti richiesta

Caratteristiche Elettriche e Cablaggio

• Resistenza DC della sonda (lunghezza 5,0 m): 5,3 ±0,7 Ω (dal conduttore centrale a quello esterno).
• Resistenza del cavo di prolunga: conduttore centrale 0,220 Ω/m, schermatura 0,066 Ω/m.
• Capacità del cavo di prolunga: 69,9 pF/m (21,3 pF/piede) tipica.
• Cablaggio sul campo: 0,2‑1,5 mm² (16‑24 AWG); si consiglia triade schermata a tre conduttori. Lunghezza massima 305 m (1000 piedi) fino al proximitor.
• Segnale in uscita: –1 a –13 Vcc nell’intervallo lineare (0,25 a 1,75 mm).

Domande Frequenti (FAQ)

• D: Questa sonda è compatibile con i vecchi sistemi 3300 RAM?
  R: Sì, la Sonda di Prossimità 3300 NSv è meccanicamente ed elettricamente intercambiabile con la precedente sonda e cavo di prolunga 3300 RAM.
• D: Posso usarla in un compressore di processo?
  R: Assolutamente. La versione NSv offre una maggiore resistenza chimica rispetto alla serie RAM, rendendola ideale per applicazioni su compressori.
• D: Qual è la distanza consigliata per il cablaggio sul campo fino al monitor?
  R: È possibile utilizzare fino a 305 metri (1000 piedi) di cavo triade tra il proximitor e il monitor senza degrado significativo del segnale.
• D: La sonda necessita di prove di pressione prima dell’uso?
  R: Le sonde standard non sono sottoposte a prova di pressione. Contattare Bently Nevada per progettazioni personalizzate se la vostra applicazione richiede una tenuta di pressione convalidata.
• D: Come verifico la distanza corretta?
  R: Impostare la distanza statica a 1,0 mm (40 mil) per un funzionamento nominale all’interno del campo lineare (0,25‑1,75 mm).
