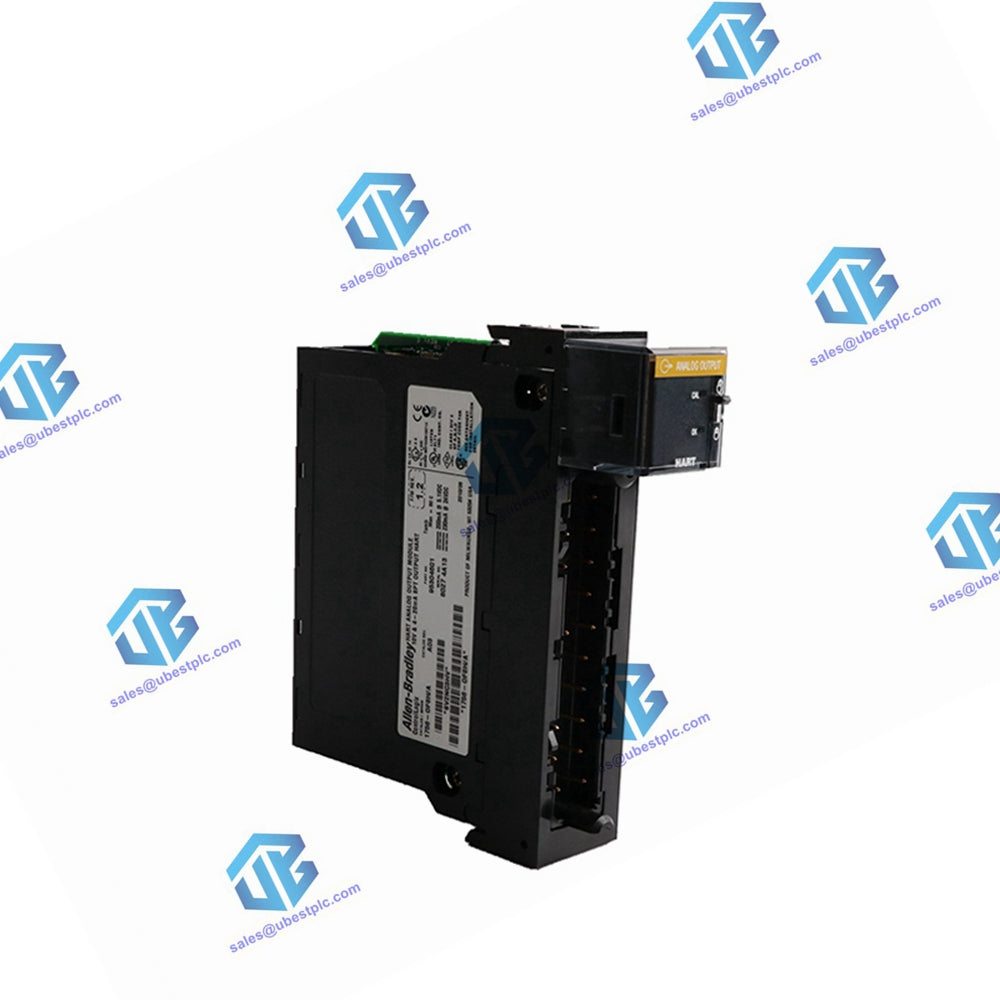

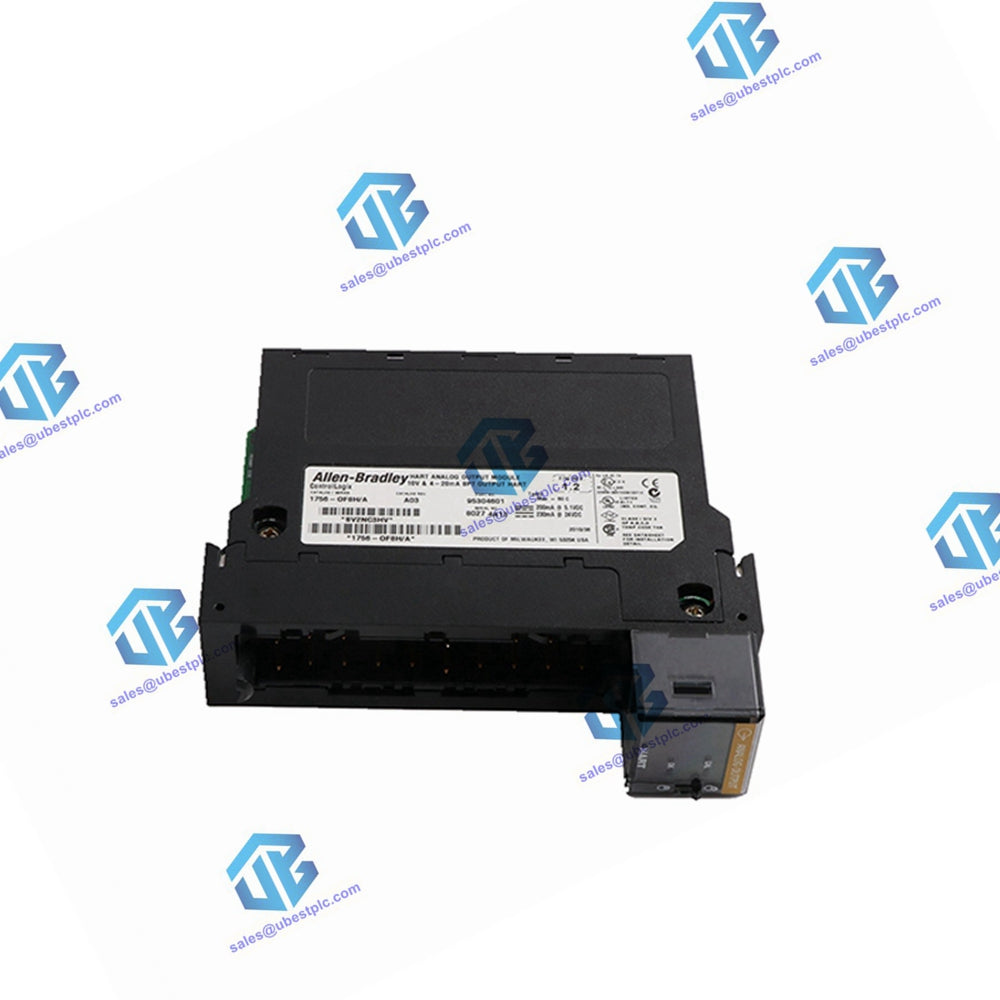

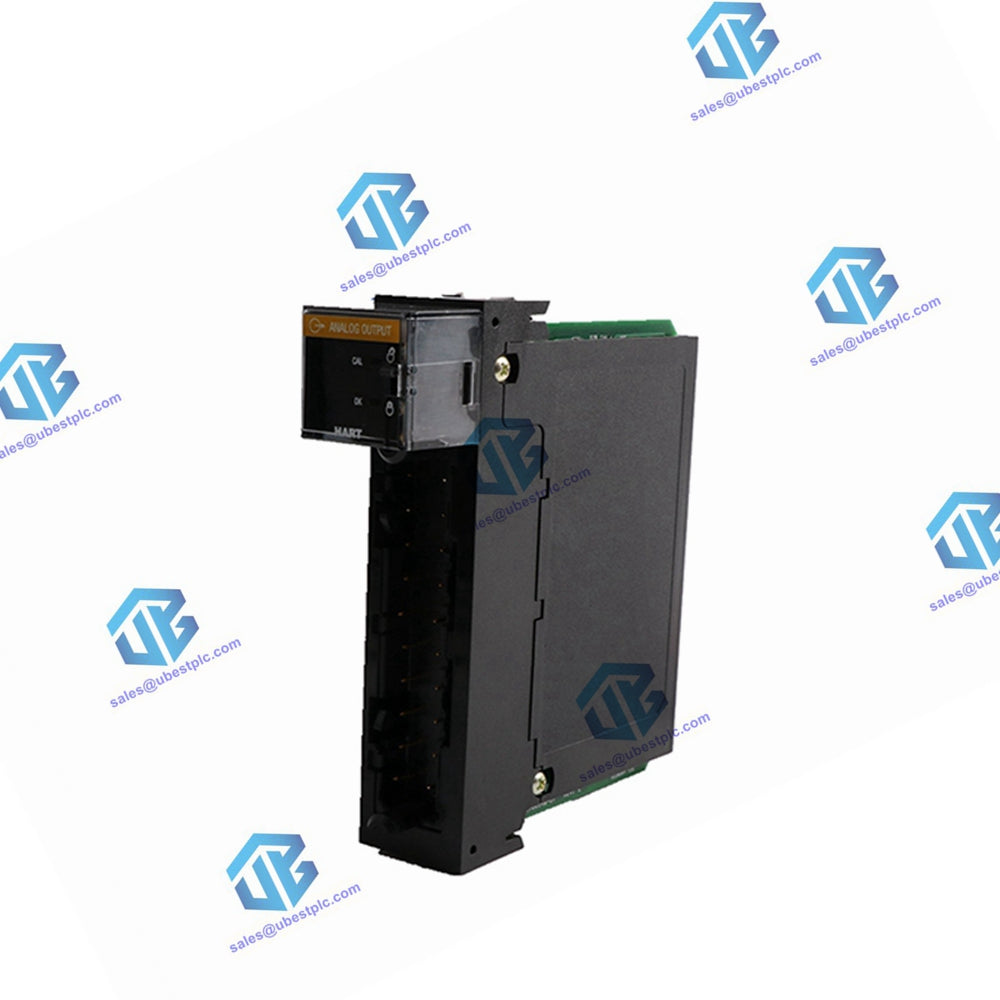

Specifiche Tecniche per il Modulo 1756-OF8

Assorbimento di Corrente e Consumo Energetico

• Assorbimento di corrente a 5,1V: 150 mA
• Assorbimento di corrente a 24V: 210 mA
• Potenza totale sul backplane: 5,8 W

Protezione e Tempo di Scansione

• Protezione da sovratensione: 24V DC
• Tempo di scansione del modulo: 12 ms (floating point), 8 ms (intero)

Specifiche Fisiche e di Cablaggio

• Larghezza dello slot: 1
• Dimensione del filo:
  • 1756-TBNH:
    • Connessione a filo singolo: 0,33 a 2,1 mm² (22 a 14 AWG) filo di rame solido o intrecciato, classificato a 105 °C (221 °F) o superiore, con isolamento massimo di 1,2 mm (3/64 in.)
    • Connessione a doppio filo: 0,33 a 1,3 mm² (22 a 16 AWG) filo di rame solido o intrecciato, classificato a 105 °C (221 °F) o superiore, con isolamento massimo di 1,2 mm (3/64 in.)
    • Nota: Non collegare più di due conduttori su un qualsiasi terminale.
  • 1756-TBSH:
    • Connessione a filo singolo: 0,33 a 2,1 mm² (22 a 14 AWG) filo di rame schermato solido o intrecciato, classificato a 105 °C (221 °F) o superiore, con isolamento massimo di 1,2 mm (3/64 in.)
    • Nota: Non collegare più conduttori su un qualsiasi terminale.

Specifiche di Coppia per il Blocco Terminali

• 1756-TBNH: 1,36 N•m (12 lb•in)

Categoria di Cablaggio

• Categoria: 1 (sui porti di segnale)

Classificazioni di Temperatura e Involucro

• Codice di temperatura Nordamericano: T4A
• Codice di temperatura ATEX: T4
• Codice di temperatura IECEx: T4
• Tipo di involucro: Nessuno (stile aperto)

Queste specifiche dettagliate delineano le caratteristiche elettriche, fisiche e ambientali del modulo 1756-OF8, garantendo una corretta selezione e applicazione nei sistemi di automazione industriale.
