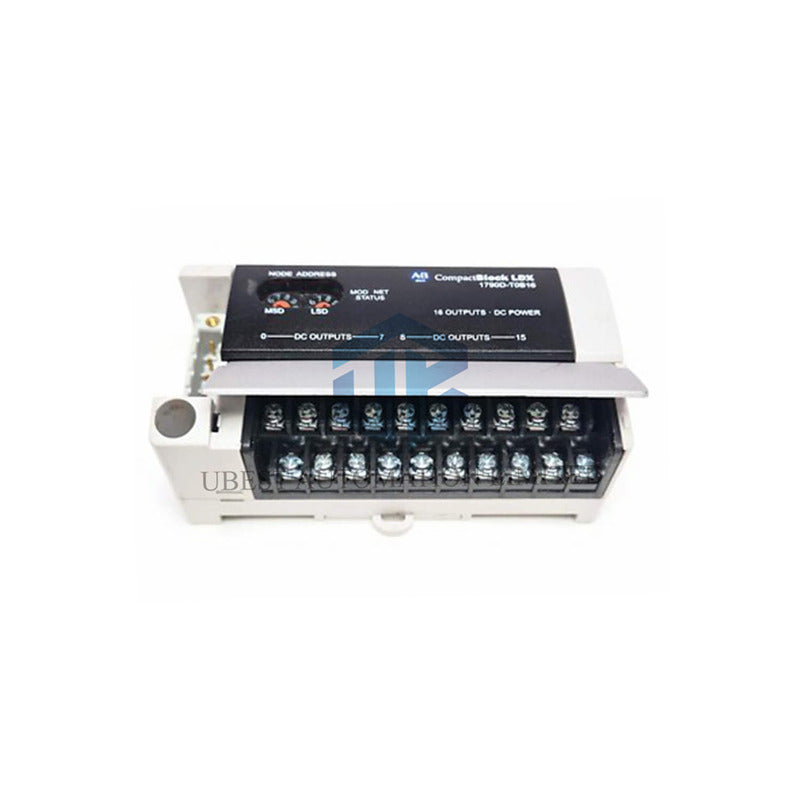

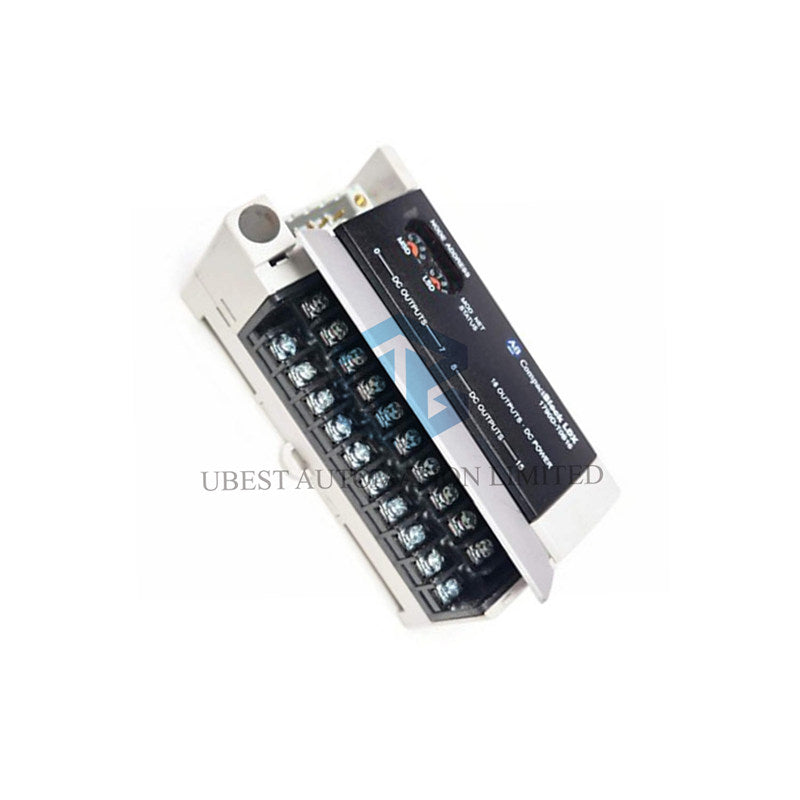

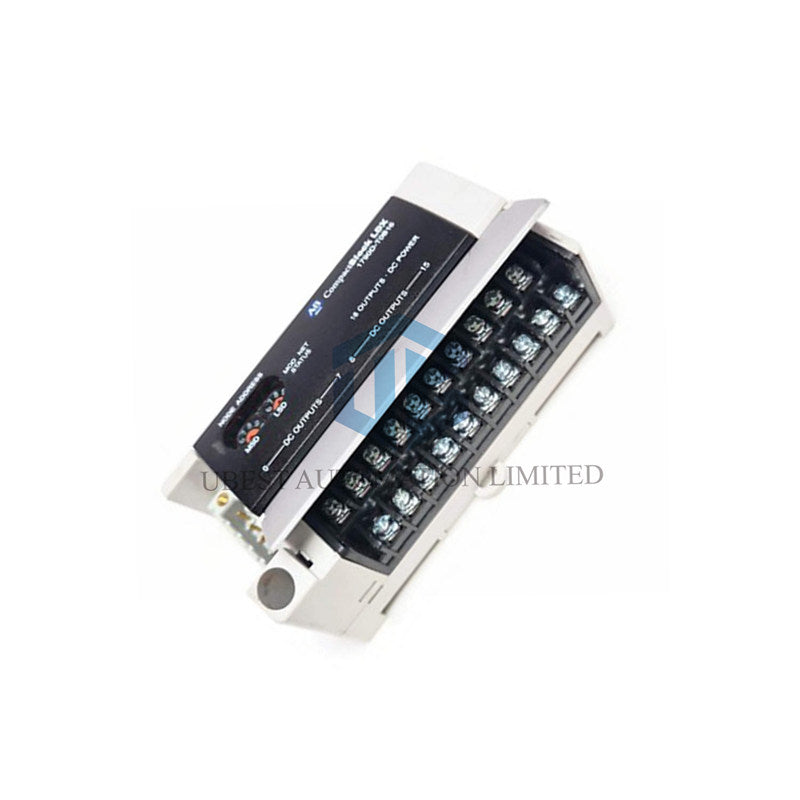

Allen-Bradley 1790D-T0B16 - Modulo di Uscita a Sorgente ad Alta Densità con Morsettiera

Potenzia la tua rete di controllo distribuito con l'Allen-Bradley 1790D-T0B16. Questo modulo ArmorBlock di grado industriale offre 16 uscite digitali a sorgente (PNP) ad alta velocità direttamente sul tuo DeviceNet. Dotato di una comoda morsettiera a vite per un cablaggio semplice, fornisce un commutazione affidabile da 0,5A per punto per controllare solenoidi, spie luminose e relè. Con LED di stato individuali per canale e robusta isolamento, è progettato per diagnosi chiare e prestazioni durature in ambienti esigenti.

Perché scegliere questo modulo di uscita?

• Cablaggio senza attrezzi: Le connessioni a morsettiera a vite semplificano l'installazione e la manutenzione, permettendo cambi rapidi dei fili senza attrezzi o connettori speciali.
• Controllo ad alta densità: Gestisce 16 punti attuatori da un unico modulo compatto, massimizzando lo spazio nell'armadio e l'efficienza della rete.
• Commutazione veloce e affidabile: Offre tempi di risposta rapidi di 0,5 ms per un controllo preciso e include protezione da sovraccarico per affidabilità a lungo termine.
• Stato visivo istantaneo: 16 LED verdi dedicati forniscono conferma in tempo reale dello stato di comando di ogni uscita, accelerando la risoluzione dei problemi.

Specifiche tecniche complete

Marca e Serie: Allen-Bradley ArmorBlock (Serie 1790)

Numero modello completo: 1790D-T0B16

Tipo di modulo: Modulo di uscita DC a 16 canali a sorgente (PNP)

Configurazione uscita: 16 punti, non isolati, a sorgente

Corrente di uscita: 0,5 A massimo per punto, 4,0 A massimo per gruppo comune

Gamma di tensione di carico: 10V a 28,8V DC (24V DC nominale)

Velocità di commutazione: Ritardo accensione: max 0,5 ms, ritardo spegnimento: max 1,0 ms

Alimentazione campo: 24V DC (intervallo 10V a 28,8V DC)

Alimentazione logica DeviceNet: 24V DC (11V a 28,8V DC)

Isolamento elettrico: 1250V AC RMS (isolamento tramite fotocoppia tra I/O e logica)

Connessione cablaggio: Morsettiera a vite (M3.0, coppia max 7 lb-in)

Gruppi comuni: 8 punti per comune (2 gruppi indipendenti)

Indicatori di stato: 16 LED verdi individuali (uno per uscita)

Compatibilità fili: Conduttori in rame o alluminio rivestito di rame.

Guida all’installazione e al cablaggio

Montare il modulo 1790D-T0B16 su una guida DIN. Collegare un’alimentazione di campo stabile a 24V DC. Per le uscite a sorgente, collegare il carico (ad esempio una valvola solenoide) tra il terminale di uscita e la linea comune DC (-). Il modulo agisce come interruttore verso la tensione positiva quando attivo. Assicurarsi che la corrente totale per tutte le uscite che condividono un terminale comune non superi i 4,0 Ampere. Per carichi induttivi come bobine di relè, installare un diodo di protezione in parallelo al carico per proteggere il circuito di uscita.

Confezione e garanzia

Cosa è incluso: 1 x Modulo di uscita a sorgente Allen-Bradley 1790D-T0B16 con morsettiera.

La nostra garanzia: Questo prodotto è coperto da una completa garanzia di 12 mesi.

Spedizione globale veloce

Consegniamo rapidamente utilizzando corrieri affidabili: FedEx, UPS e DHL.

Domande frequenti (FAQ)

Qual è la differenza tra questo e il modello 1790-T0B16X?

Entrambi sono moduli a 16 punti a sorgente con morsettiere. Il 1790D-T0B16 è un modulo "Base" che può anche supportare il collegamento di moduli I/O di espansione. La variante "X" è tipicamente un’unità autonoma.

Posso collegare questa uscita direttamente a un ingresso PLC?

Sì. Un’uscita a sorgente è ideale per pilotare un ingresso PLC a pozzo. Collegare l’uscita all’ingresso PLC e collegare il comune dell’ingresso PLC al negativo DC (-) dell’alimentazione condivisa.

Cosa succede se un’uscita va in cortocircuito?

Il modulo include una protezione elettronica che normalmente limita la corrente di cortocircuito e può spegnere il canale interessato per prevenire danni. Usare sempre fusibili esterni per una sicurezza aggiuntiva.

Come si imposta l’indirizzo nodo DeviceNet?

Utilizzare gli interruttori rotativi sul lato del modulo per impostare il Node Address (MAC ID da 0 a 63) e la velocità di comunicazione (125K, 250K o 500K) in base alla rete.

È adatto per applicazioni di commutazione ad alta velocità?

Con un tempo di risposta di 0,5 ms, è adatto per molte applicazioni industriali on/off. Per treni di impulsi ad altissima velocità (nell’ordine dei kHz), è più indicato un modulo di uscita veloce o a impulsi dedicato.
