Informazioni sul Modello e Suffisso del Prodotto

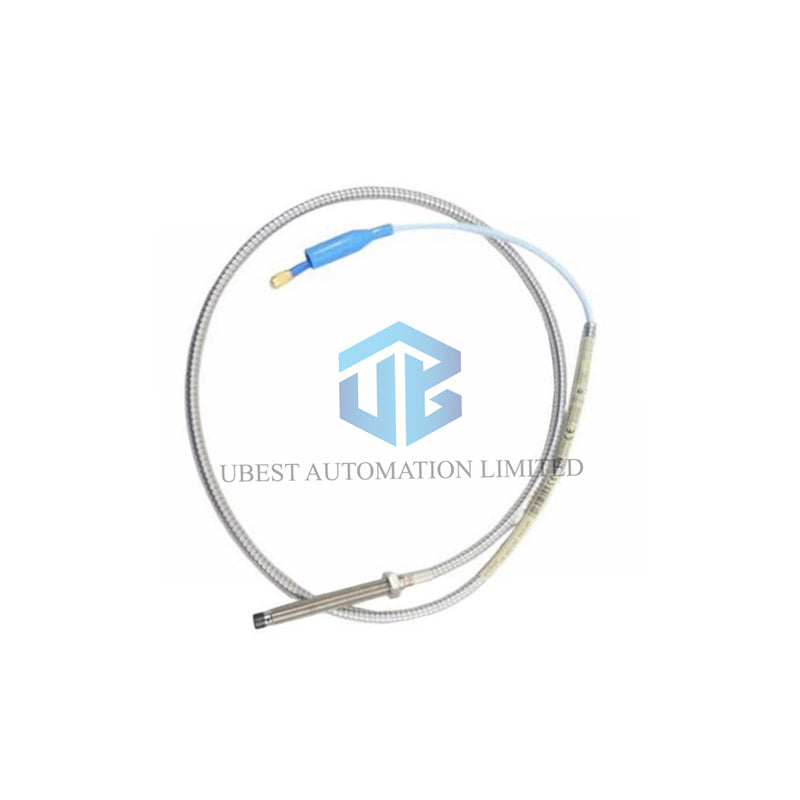

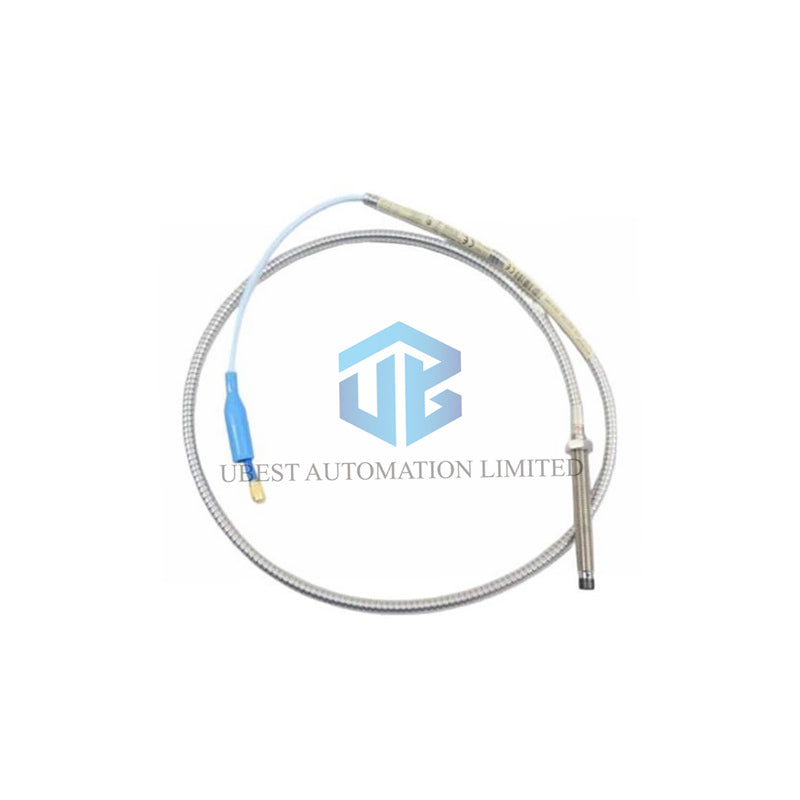

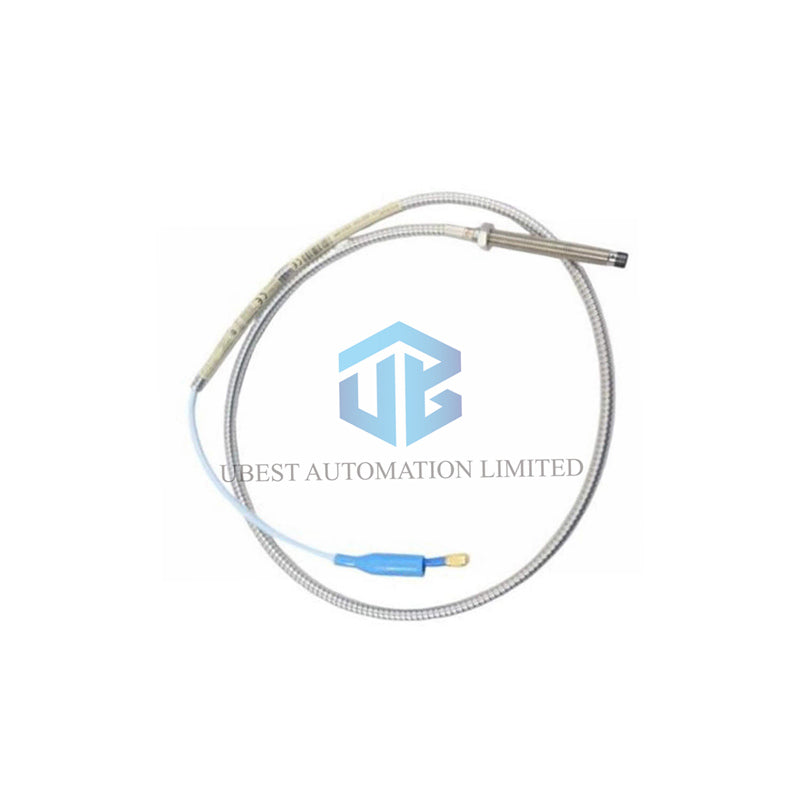

I seguenti dettagli decodificano il numero di parte completo 330102-30-65-10-02-CN:

• 330102 – Sonda 3300 XL da 8 mm, filettatura 3/8-24 UNF, corazzata
• 30 – Lunghezza senza filettatura: 3,0 pollici
• 65 – Lunghezza totale della custodia: 6,5 pollici
• 10 – Lunghezza totale del cavo: 1,0 metro
• 02 – Connettore: Miniatura coassiale ClickLoc, cavo standard
• CN – Omologazione agenzia: Specifica per paese

Specifiche Tecniche

• Marca: Bently Nevada
• Modello: Sonda di prossimità 3300 XL da 8 mm
• Campo lineare: 2,0 mm (80 mil) da 0,25 a 2,3 mm dal bersaglio.
• Gap consigliato (radiale): 1,27 mm (50 mil) per un'uscita di circa -9 Vdc.
• Resistenza della sonda (RPROBE): 7,59 Ω ± 0,50 Ω per lunghezza di 1,0 metro.
• Risposta in frequenza: Dipende dalla lunghezza del cablaggio sul campo (vedere i grafici nel manuale).
• Materiale della punta della sonda: Polifenilene solfuro (PPS).
• Materiale della custodia: Acciaio inossidabile AISI 303/304.
• Sigillatura: O-ring Viton® per sigillatura a pressione differenziale.

Classificazioni Ambientali e Operative

• Intervallo di temperatura standard: -52°C a +177°C (-62°F a +350°F).
• Intervallo di temperatura esteso: Punta: fino a +218°C (+425°F); Cavo: fino a +260°C (+500°F).
• Umidità relativa: <3% variazione ASF a 93% di umidità secondo IEC 68-2-3.
• Sicurezza intrinseca: Disponibile (AEx/Ex ia IIC) con barriere appropriate.

Linee Guida per Installazione e Cablaggio

• Utilizzare cavo triade schermato a 3 conduttori con fili stagnati (0,2 a 1,5 mm² / 16-24 AWG).
• Distanza massima del cablaggio sul campo: 305 metri (1.000 piedi) tra sensore e monitor.
• Impegno massimo della filettatura per custodia 3/8-24 UNF è di 0,563 pollici.
• Evitate di esporre le sonde a temperature inferiori a -34°C (-30°F) per proteggere la sigillatura a pressione.

Domande Frequenti (FAQ)

• D: Posso usare un cavo da 5 metri con qualsiasi monitor?
  R: No. Le sonde da 5 metri si abbinano solo al sensore Proximitor da 5 metri.
• D: Qual è l'impostazione predefinita del gap della sonda?
  R: Impostare il gap per ottenere -9 Vdc, che corrisponde a circa 1,27 mm dal bersaglio.
• D: Queste sonde sono testate a pressione?
  R: No. Per la validazione della sigillatura a pressione, contattare il reparto progettazione personalizzata di Bently Nevada.
