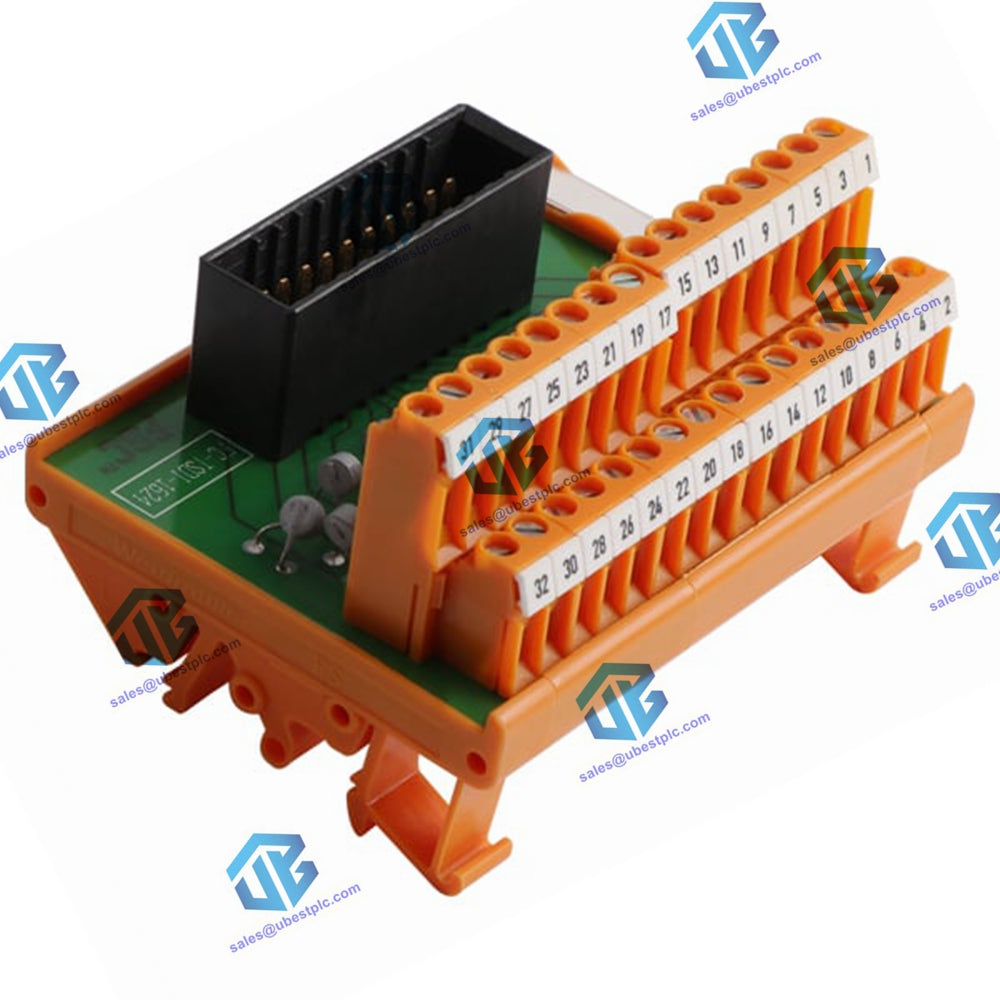

TRO-0824 Uscita Digitale Non Sicura a Secco FTA (8 Canali, NO/NC)

Il modulo TRO-0824 è un assemblaggio di terminazione sul campo (FTA) progettato per interfacciarsi tra il cavo di interconnessione del sistema (SICC-0001/Lx) e il cablaggio esterno sul campo tramite morsetti a vite. Dispone di otto contatti di relè a potenziale libero non sicuri, con contatti di commutazione (NO/NC), ciascuno con un LED indicatore di stato che mostra lo stato di alimentazione del relè. Il modulo si collega fino a otto canali tramite il cavo di interconnessione del sistema, che si inserisce nel connettore SIC sull’FTA e si collega a una coppia ridondante di moduli SDO-0824.

Caratteristiche:

• Montaggio su guida DIN: Predisposizione universale a scatto per guide DIN standard EN.
• Morsetti a vite: Facilita il cablaggio sul campo.
• Canali relè: Ogni canale include un relè con contatto di commutazione e un comune con fusibile (5 AT), insieme a un LED indicatore di stato.

Dati tecnici:

Generale:

• Numeri di tipo: FS-TRO-0824, FC-TRO-0824
• Certificazioni: CE, UL, TUV, CSA

Ingresso:

• Tensione nominale di ingresso: 24 V DC
• Tensione massima di ingresso: 31 V DC
• Tensione di inserzione del relè: 19 V DC
• Corrente di ingresso: Tipicamente 27 mA a 24 V DC

Uscita:

• Numero di canali di uscita: 8
• Corrente massima di uscita: 5 A
• Tensione massima di uscita: 250 V AC / 300 V DC
• Carico massimo commutato: 1250 VA / 150 W a 30 V DC

Fusibile:

• Valore del fusibile: 5 A
• Dimensioni del fusibile: 5x20 mm
• Valutazione della tensione:
  • AC: 250 V
  • DC: 150 V
• Produttore: Schurter
• Codice prodotto del produttore: 0001.2511

Curva di derating:

• Derating lineare: Da 5 A a 25°C a 3,5 A a 70°C di temperatura ambiente del modulo

Fisico:

• Dimensioni del modulo: 195 × 70 × 60 mm (L × P × A)
• Guide DIN EN: TS32 / TS35 × 7,5
• Lunghezza guida utilizzata: 196 mm (7,72 in)

Terminazione:

• Morsetti a vite:
  • Diametro massimo del filo: 2,5 mm² (AWG 14)
  • Lunghezza della spelatura: 7 mm (0,28 in)
  • Coppia di serraggio: 0,5 Nm (0,37 ft.-lb.)

Contatti del relè:

• Corrente massima: 8 A
• Tensione massima commutata: 250 V AC / 300 V DC
• Carico massimo commutato: 2000 VA / 192 W a 24 V DC
• Frequenza massima di commutazione: 20 Hz
• Durata prevista: Fare riferimento alle specifiche del produttore per i dettagli

Isolamento:

• Bobina a contatto: 4000 V AC
• Contatto a contatto: 1000 V AC

Temperatura ambiente:

• Intervallo: -40°C a +70°C (-40°F a +158°F)

Materiale del contatto:

• Materiale: Ossido di argento-cadmio (AgCdO)
