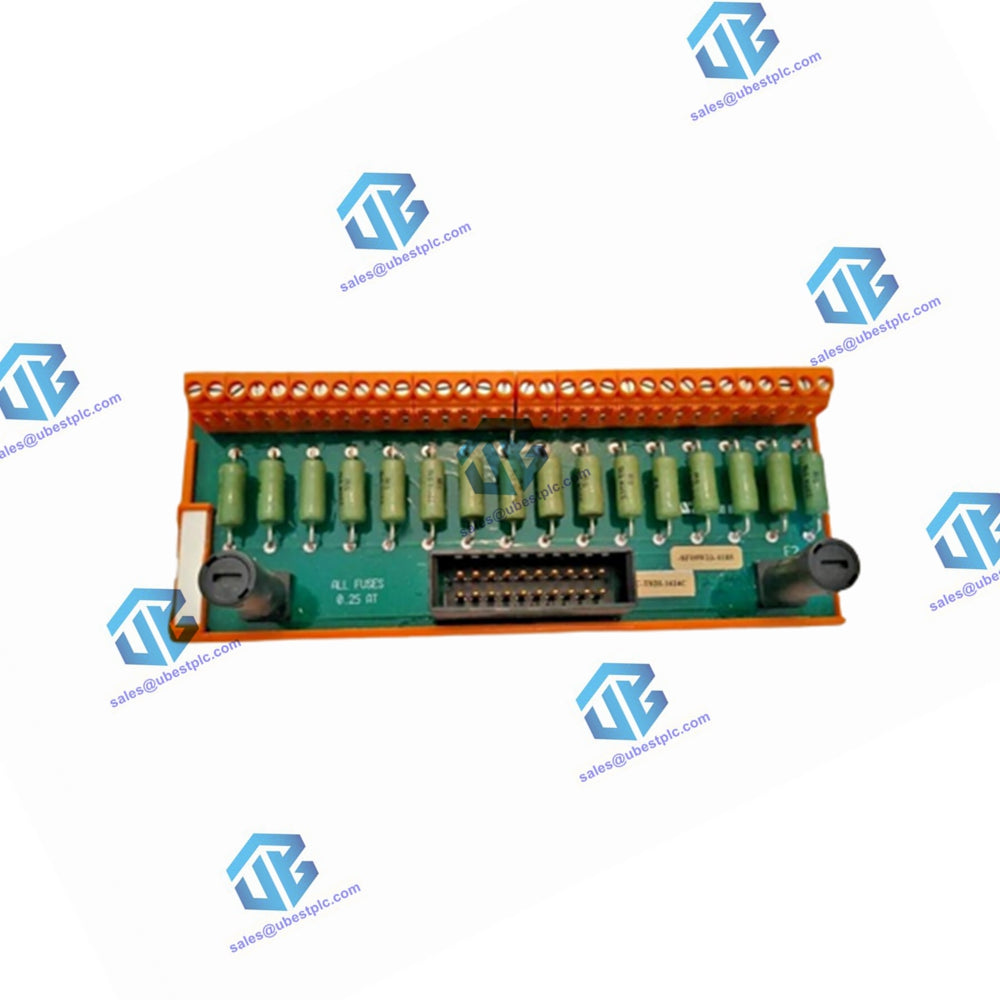

TSDI-1624C Ingresso digitale sicuro limitato in corrente FTA (24 V CC, 16 canali)

Il modulo TSDI-1624C è un gruppo di terminazione di campo (FTA) progettato per interfacciarsi tra il cavo di interconnessione del sistema (SICC-0001/Lx) e il cablaggio di campo esterno utilizzando terminali a vite. È ideale per segnali di ingresso digitali provenienti da aree pericolose di Classe I, Divisione 2.

Caratteristiche principali:

• Configurazione canali: 16 canali divisi in due gruppi da 8, ciascuno protetto da un fusibile da 250 mA sulla linea comune +.
• Ridondanza: si collega con una coppia ridondante di moduli SDI-1624 per una maggiore affidabilità.
• Montaggio: Predisposizione universale a scatto per guide DIN EN standard.
• Terminali a vite: fornisce un collegamento sicuro per il cablaggio sul campo.

Dati tecnici:

Generale:

• Numeri tipo: FS-TSDI-1624C, FC-TSDI-1624C
• Approvazioni: CE, TUV, UL, CSA, FM

Ingresso:

• Numero di canali di ingresso: 16 (2 gruppi di 8)
• Tensione in ingresso: 24 V CC, da -15% a +30%
• Corrente in ingresso: ≤ 15 mA a 24 V CC (con una coppia ridondante di moduli SDI-1624 come carico)
• Corrente di accensione per canale: <100 mA a 24 V CC +30%

Fisico:

• Dimensioni del modulo: 170 × 70 × 60 mm (6,69 × 2,76 × 2,36 pollici)
• Guide DIN EN: TS32 / TS35 × 7,5
• Lunghezza binario utilizzato: 171 mm

Fusibile:

• Portata fusibile: 250 mA
• Dimensioni del fusibile: 5x20 mm
• Tensione nominale CA: 400 V
• Tensione nominale CC: 400 V
• Produttore: SOC
• Codice produttore: SHV12 250 mA
• Corrente di uscita massima per fusibile: 175 mA

Terminazione:

• Terminali a vite:
  • Massimo. Diametro filo: 2,5 mm² (AWG 14)
  • Lunghezza striscia: 7 mm (0,28 pollici)
  • Coppia di serraggio: 0,5 Nm (0,37 piedi-libbre)

Specifiche dei segnali di campo per circuiti di campo non incendiari di Classe I Divisione 2:

• Massimo. Resistenza ad anello chiuso: 250 Ω
• minimo Resistenza ad anello aperto: 15 kΩ

IDROGENO (Gruppo A e B):

• Massimo. Induttanza del circuito: 8 mH
• Massimo. Capacità del circuito: 0,3 µF

NON IDROGENO (Gruppo C e D):

• Massimo. Induttanza del circuito: 22 mH
• Massimo. Capacità del circuito: 7 µF
