Descrizione

Il modulo di ingresso corrente analogica a 16 canali offre fino a 16 canali di ingresso singolo, ciascuno dotato della capacità di convertire un segnale di ingresso analogico in un valore digitale adatto a varie esigenze applicative. Questo modulo presenta tre distinti intervalli di ingresso:

• 4 a 20 mA
• 0 a 20 mA
• 4 a 20 mA Potenziato

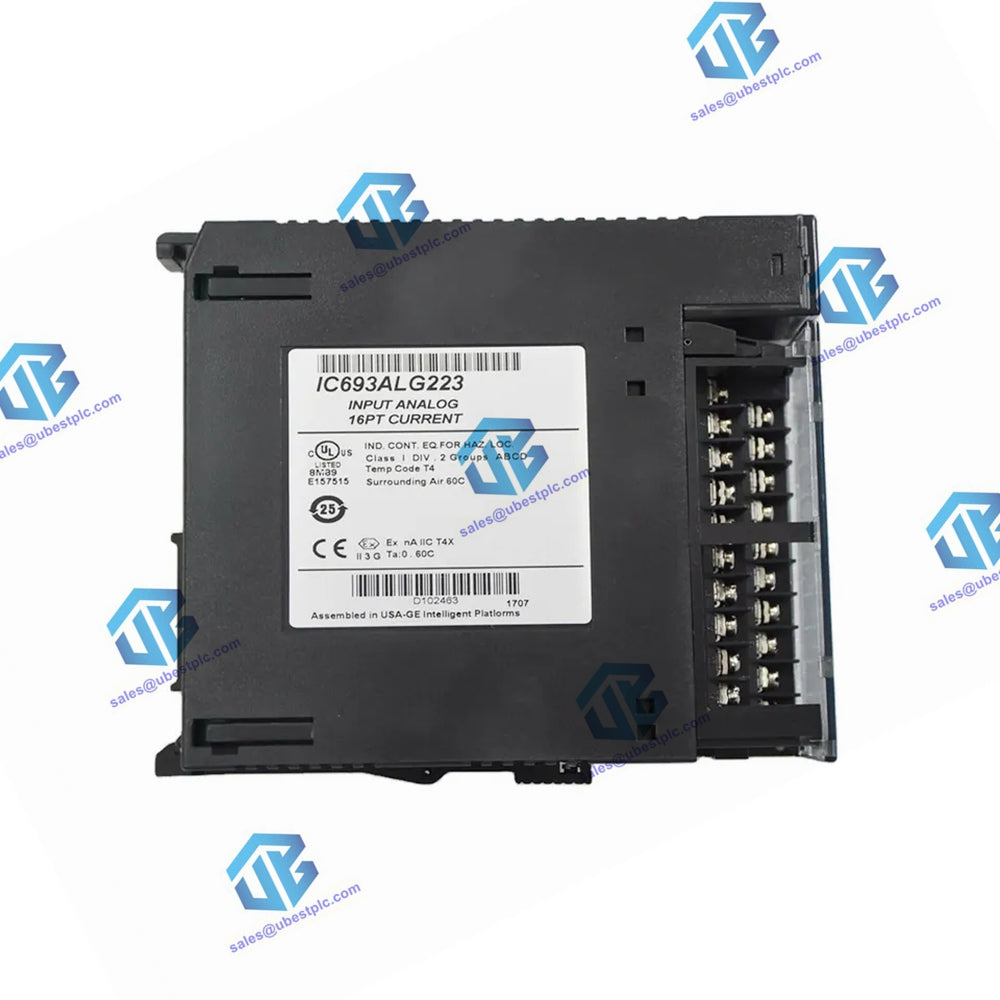

Specifiche per IC693ALG223 - Modulo di ingresso corrente analogica a 16 canali

Numero di canali: da 1 a 16 selezionabili; singolo ended
Intervalli di corrente di ingresso: 0 a 20 mA, 4 a 20 mA e 4 a 20 mA Potenziato (selezionabile per canale)
Calibrazione: Calibrato in fabbrica a:

• 4 µA per conteggio nell’intervallo 4 a 20 mA
• 5 µA per conteggio negli intervalli 0 a 20 mA e 4 a 20 mA Potenziato

Frequenza di aggiornamento: 13 ms (tutti i 16 canali)
Risoluzione a 4-20 mA: 4 µA (4 µA/bit)
Risoluzione a 0-20 mA: 5 µA (5 µA/bit)
Risoluzione a 4-20 mA Potenziato: 5 µA (5 µA/bit)
Precisione assoluta: ± 0,25% del valore massimo a 25°C (77°F); ± 0,5% del valore massimo nell’intervallo di temperatura operativo specificato

Linearità:

• < 1 LSB da 4 a 20 mA (intervallo 4 a 20 mA)
• < 1 LSB da 100 µA a 20 mA (intervalli 0 a 20 mA e 4 a 20 mA Potenziato)

Isolamento: 1500 volt tra lato campo e lato logica
Tensione in modalità comune: 0 volt (canali singolo ended)
Reiezione tra canali: > 80 dB da DC a 1 kHz
Impedenza di ingresso: 250 ohm
Risposta filtro passa basso di ingresso: 19 Hz
Intervallo di tensione di alimentazione esterna: 20 a 30 VDC
Ripple della tensione di alimentazione esterna: 10%
Consumo di potenza interno:

• 120 mA dal bus a +5 volt sul backplane
• 65 mA da alimentazione esterna utente a 24 VDC (oltre alle correnti del loop di corrente)
