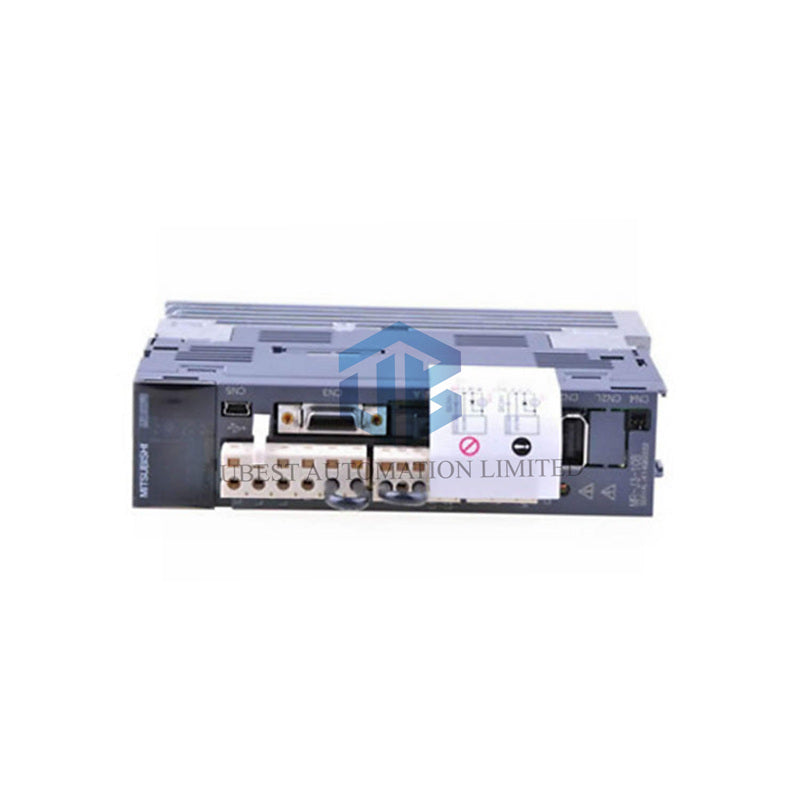

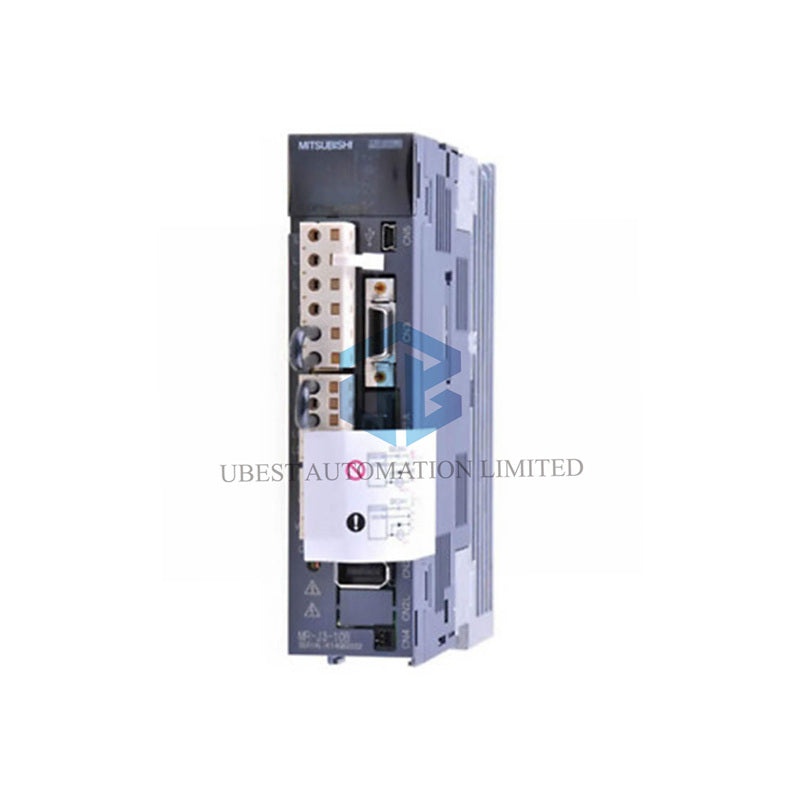

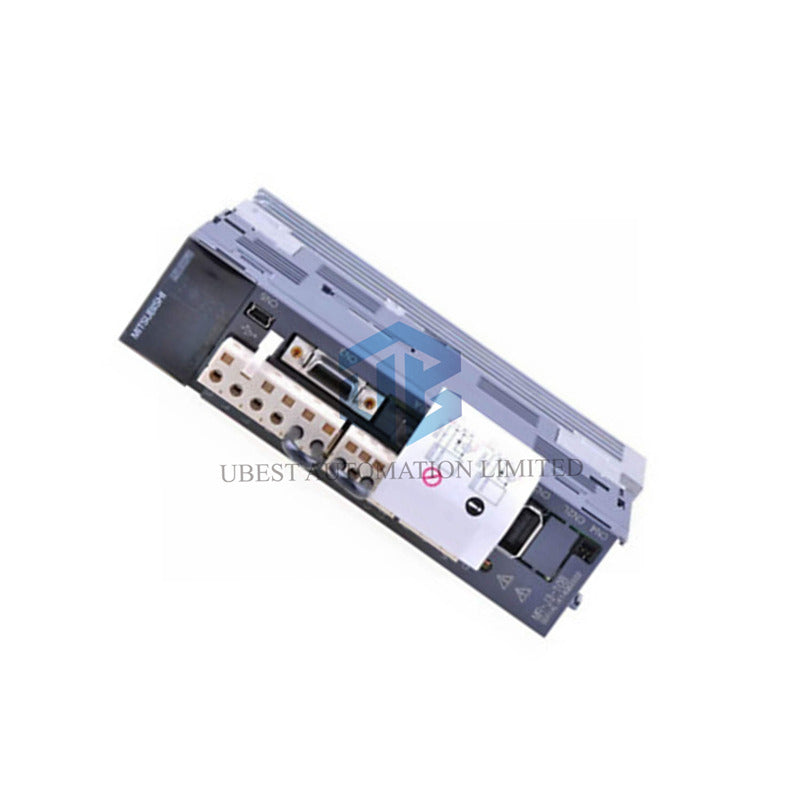

Unità di Controllo Servo Compatta Mitsubishi MR-J3-10B-S019

Perfetto per macchine piccole che richiedono precisione. Il Mitsubishi MR-J3-10B-S019 è un'unità di controllo servo efficiente. Funziona con alimentazione standard 200-230V AC con consumo molto basso. Questo azionamento compatto include ingressi/uscite digitali e analogiche integrate utili. Si collega tramite la rete ad alta velocità SSCNET III/H. Risparmia spazio e semplifica il cablaggio nel tuo design di automazione compatto.

• Ultra-Compatto: Dimensioni ridotte (168x40x135mm) adatte a spazi ristretti nel pannello.
• I/O Integrati: Include 4 ingressi digitali, 2 uscite digitali, 1 relè e 2 uscite analogiche.
• Basso Consumo: Classificato per 0,1kW con un consumo di soli 30W.
• Alimentazione Flessibile: Funziona sia con alimentazione monofase che trifase 200-230V AC.

Specifiche Elettriche Principali

• Marca & Modello: Mitsubishi MR-J3-10B-S019 Unità di Controllo Servo.
• Tensione di Alimentazione: 200 a 230 Volt AC.
• Fase di ingresso: Compatibile con connessione monofase o trifase.
• Potenza nominale in uscita: 0,1 kilowatt (100 Watt).
• Consumo energetico: Circa 30 Watt.
• Metodo di controllo: PWM a onda sinusoidale e controllo della corrente.
• Comunicazione: Interfaccia in fibra ottica SSCNET III/H.

Specifiche fisiche & interfaccia

• Dimensioni (AxLxP): 168 x 40 x 135 mm (6.61" x 1.57" x 5.31").
• Metodo di raffreddamento: Raffreddamento naturale (senza ventola).
• I/O integrati:
• 4 Ingressi digitali
• 2 Uscite digitali
• 1 Uscita relè digitale
• 2 Uscite analogiche
• Frenatura: Freno dinamico integrato.
• Corrente nominale: 1,1 Ampere.

Ambiente & Integrazione

• Temperatura di esercizio: Da 0°C a 55°C in condizioni non gelide.
• Montaggio: Progettato per il montaggio su pannello in un involucro protettivo.
• Vibrazioni: Adatto per ambienti standard di pannelli industriali.
• Integrazione di rete: Si collega come dispositivo slave su una rete SSCNET III/H da un controller di movimento Mitsubishi.
• Compatibilità motore: Azionamenti compatibili con motori servo Mitsubishi MELSERVO fino a 0,1 kW.

Confezione & Garanzia

• Il Mitsubishi MR-J3-10B-S019 è fornito nuovo nella confezione originale di fabbrica.
• Include l'unità di controllo e la guida all'installazione.
• Questo prodotto è coperto da una garanzia di 12 mesi.
• Spedizione internazionale disponibile tramite FedEx, UPS e DHL.
• Il numero di tracciamento viene fornito per tutti gli ordini al momento della spedizione.

Domande Frequenti

Quali sono gli usi principali degli I/O integrati su questa unità?

• Gli I/O integrati sul MR-J3-10B-S019 sono molto versatili. È possibile utilizzare gli ingressi digitali per finecorsa o segnali di avvio. Le uscite possono controllare indicatori o relè. Le uscite analogiche possono fornire un segnale di riferimento velocità o coppia ad altri dispositivi, riducendo l'hardware esterno.

Questa unità può essere utilizzata in un'applicazione ad asse verticale?

• Per un asse verticale, il freno dinamico integrato è essenziale per il mantenimento della posizione. Tuttavia, a causa della bassa potenza nominale (0,1 kW), è adatto solo per carichi verticali molto piccoli. Controllare sempre la specifica del freno di tenuta del motore ed eseguire un calcolo dettagliato del carico.

Come funziona il raffreddamento naturale senza ventola?

• Il raffreddamento naturale si basa sulla dissipazione del calore attraverso la scocca metallica e le alette dell'unità. Richiede uno spazio libero adeguato intorno all'azionamento all'interno del pannello per permettere la circolazione naturale dell'aria. Questo lo rende silenzioso ma lo limita ad applicazioni a bassa potenza come questo modello da 0,1 kW.

Qual è il vantaggio di SSCNET III/H rispetto al controllo standard tramite I/O?

• SSCNET III/H fornisce un controllo ad alta velocità e sincronizzato su più assi con cablaggio semplice. Utilizzare gli I/O integrati per segnali di base mentre si usa la rete per comandi e feedback offre il miglior equilibrio tra semplicità e prestazioni.

È necessario un resistore rigenerativo per questo piccolo azionamento?

• Tipicamente non adatto per la maggior parte delle applicazioni a bassa inerzia. Il condensatore interno e il freno dinamico possono gestire la piccola quantità di energia rigenerativa da un motore da 0,1 kW. Se il motore avvia/arresta frequentemente un carico ad alta inerzia, consultare il manuale.
