Amplificatore Servo Mitsubishi MR-J3-700A4: Potenza ad Alta Tensione per Esigenze Industriali

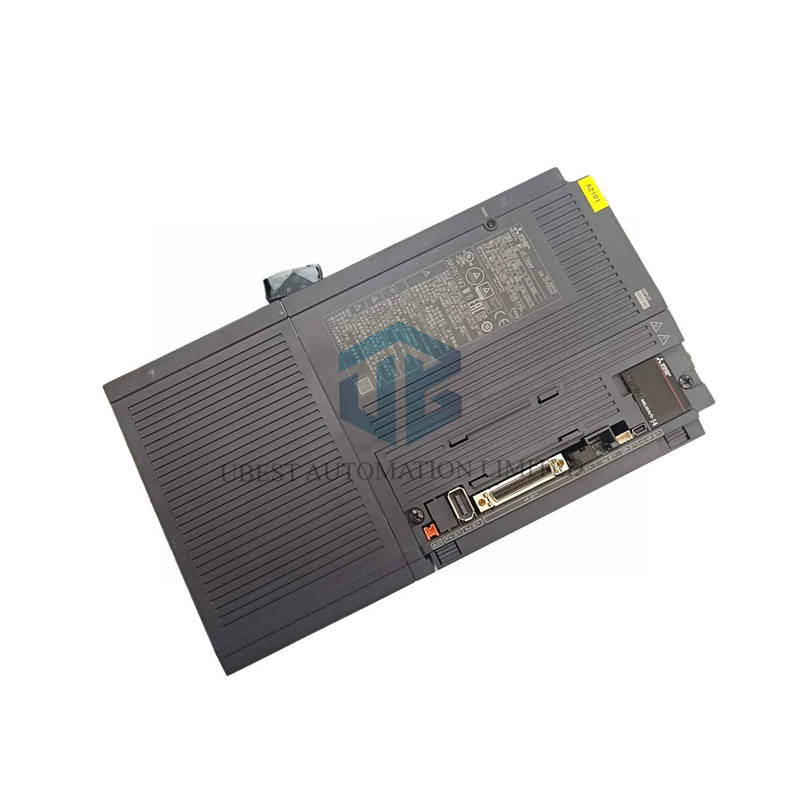

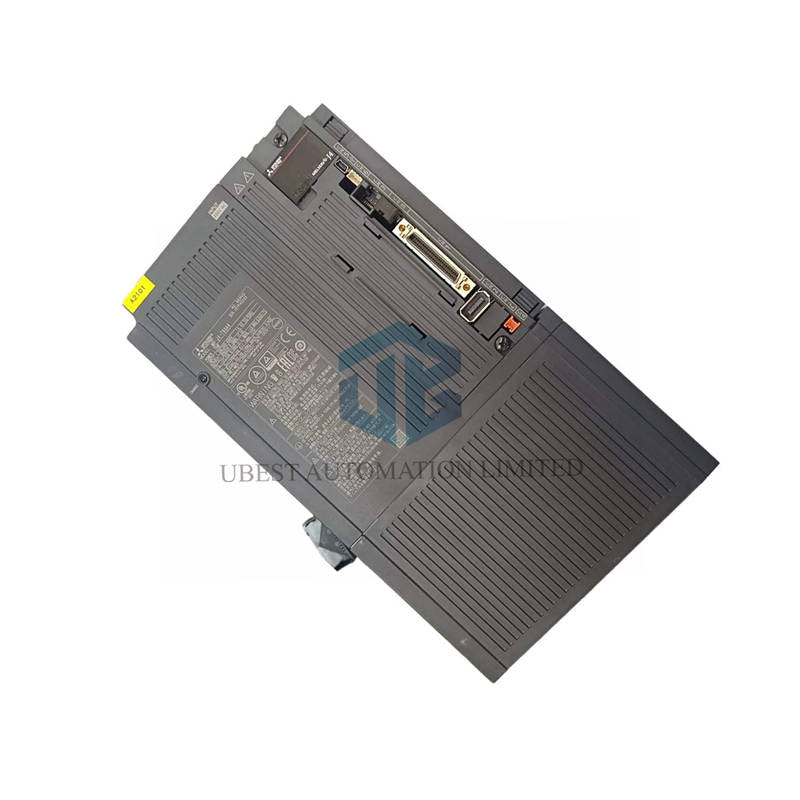

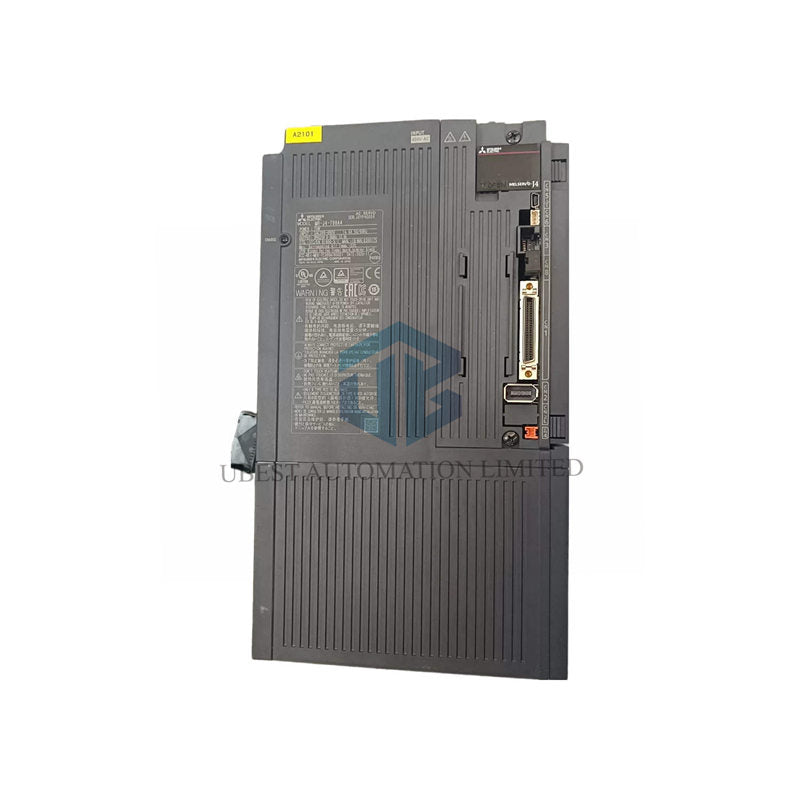

Questo è il Mitsubishi MR-J3-700A4, un robusto amplificatore servo progettato per applicazioni industriali ad alta tensione. Parte della affidabile serie MELSERVO MR-J3, il MR-J3-700A4 eroga una corrente nominale di 17A e funziona con alimentazione 380-480VAC, rendendolo ideale per azionare grandi motori in ambienti esigenti.

Progettato per Applicazioni ad Alta Potenza

• Pronto per Alta Tensione: Progettato per alimentazioni industriali trifase 380-480VAC.
• Uscita Robusta: Fornisce una corrente nominale di 17A per azionare potenti motori servo.
• Controllo Avanzato: Utilizza PWM a onda sinusoidale e controllo di corrente per precisione e funzionamento fluido.
• Sicurezza Integrata: Il freno dinamico integrato garantisce una decelerazione sicura e controllata del motore.
• Affidabilità con Raffreddamento Forzato: Struttura aperta con raffreddamento forzato mantiene le prestazioni sotto carico continuo elevato.

Specifiche Tecniche Dettagliate

• Produttore e Serie: Mitsubishi Electric, Serie MELSERVO MR-J3.
• Modello: MR-J3-700A4 Amplificatore Servo.
• Potenza di Uscita Nominale: 7,0 kW.
• Corrente di Uscita Nominale: 17 A.
• Tensione di Uscita Nominale: trifase, 323VAC.
• Alimentazione Circuito Principale: trifase, 380-480VAC, 50/60Hz.
• Corrente di Ingresso Circuito Principale: 14,4 A.
• Alimentazione Circuito di Controllo: monofase, 380-480VAC, 50/60Hz, 45W.
• Alimentazione Interfaccia: 24VDC (per logica interna e I/O).
• Metodo di Controllo: Controllo PWM a onda sinusoidale, sistema di controllo della corrente.
• Interfaccia di Comunicazione: Interfaccia in fibra ottica SSCNET III (standard per questa serie).
• Unità Freno: Freno dinamico integrato.
• Metodo di Raffreddamento: Raffreddamento forzato.
• Grado di Protezione: IP00 (chassis aperto, richiede pannello protettivo).
• Temperatura di Funzionamento: 0°C a +55°C.
• Peso: 6,2 kg.
• Motori Compatibili: Mitsubishi HF-SP, HA-LP e altri motori servo MR-J3 ad alta potenza classe 400V.

Garanzia di Qualità

Garantiamo la qualità e le prestazioni del prodotto. Questo amplificatore è coperto da una affidabile garanzia di 12 mesi contro difetti di materiali o di fabbricazione.

Opzioni di Spedizione Globale

Spediamo a livello internazionale utilizzando i nostri partner di corriere fidati: FedEx, UPS e DHL. Viene fornita la tracciabilità per tutte le spedizioni.

Domande Frequenti (FAQ)

Per quali tipi di applicazioni si utilizza tipicamente questo amplificatore ad alta tensione?

Il MR-J3-700A4 è adatto per macchinari pesanti. Le applicazioni comuni includono grandi presse per formatura metalli, estrusori industriali, centri di lavorazione CNC pesanti e grandi sistemi di movimentazione materiali che operano con alimentazione classe 400V.

Qual è il significato della tensione di uscita nominale di 323VAC?

Questa è la tensione tipica fornita al motore durante il funzionamento normale quando l’ingresso principale è a 400VAC. Riflette la conversione interna della tensione dell’amplificatore ed è cruciale per l’abbinamento corretto con un motore servo classe 400V.

Questo modello supporta la comunicazione di rete diretta come EtherCAT?

L’interfaccia standard per il modello MR-J3-700A4 è la fibra ottica SSCNET III. Per la comunicazione EtherCAT, è necessario selezionare una variante specifica con EtherCAT della serie MR-J3 (ad esempio, MR-J3-350A-ETHERCAT).

Quanto è importante la funzione di raffreddamento forzato?

Per un amplificatore da 7kW, il raffreddamento forzato è essenziale. Utilizza una ventola interna per rimuovere attivamente il calore generato dai transistor di potenza. Ciò consente all’amplificatore di mantenere la corrente nominale di uscita in modo continuo in un ambiente industriale tipico.

Quali sono i principali controlli di sicurezza elettrica prima di accenderlo?

Verificare sempre: 1) La tensione di alimentazione principale rientra nell’intervallo 380-480VAC, 2) La connessione a terra protettiva è sicura, 3) Sono installati i fusibili o interruttori corretti sulle linee di alimentazione, e 4) Tutte le connessioni di motore e encoder sono strette e corrette.
