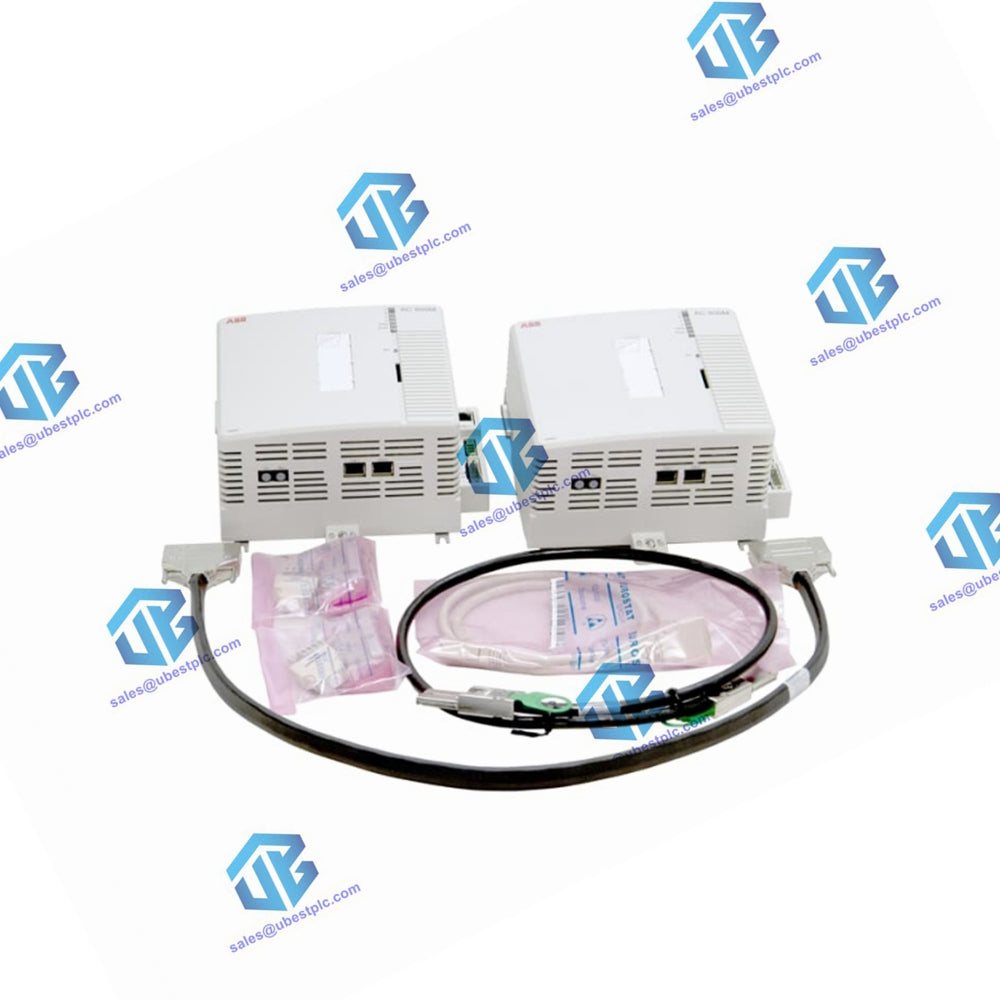

Unità di Processo PM865K01 e TP830

Caratteristiche Principali

• Microprocessore MPC862P funzionante a 96 MHz.
• 32 MB di RAM con backup batteria interno ed esterno.
• 12 unità I/O S800 collegate direttamente al ModuleBus elettrico.
• 4 Porte Integrate sulla scheda principale, inclusi:
  • CN1 + CN2, porte Ethernet (IEEE 802.3, 10BaseT)
  • COM3, porta seriale (RS-232C) con funzionalità modem
  • COM4, porta seriale (RS-232C) per funzioni di servizio
• Altri Protocolli di Comunicazione ottenuti tramite moduli di interfaccia di comunicazione estesi.
• Collegamento di Controllo Ridondante utilizzato per schemi ridondanti.
• Controller ad Alta Integrità di Sicurezza (con SM810/SM811 e software certificato)
  • Protezione da sovratensioni
  • Monitoraggio interno della tensione
  • Esegue codici applicativi non-SIL e SIL 1-3
  • Supporta I/O S800 ad alta integrità di sicurezza

Dati Tecnici di Base delle Unità di Processo

Memoria

• 4 MB flash PROM (memorizza il firmware).
• 32 MB SDRAM.

Consumo Energetico

• 6,9 W tipici.
• 11,9 W tipici (inclusa tutta l’alimentazione ModuleBus e CEX Bus).

Consumo di Corrente

• 287 mA tipici (487 mA massimo) (esclusa alimentazione ModuleBus e CEX-Bus).

Terminali di Ingresso Alimentazione

• 4 poli, morsetti a vite, L+, L–, SA e SB.

Requisiti di Alimentazione

• Ingresso progettato L+ e L–, 24 V nominali, intervallo di fluttuazione tra 19,2 V DC e 30 V DC.
• Ingresso stato alimentazione ridondante: ingresso progettato SA, SB
  • Tensione massima di ingresso 30 V
  • Tensione minima di ingresso alto livello 15 V
  • Tensione massima di ingresso basso livello 8 V
  • Questi ingressi sono segnali di stato, con soglie per ingressi logici "0" o "1", non soglie di guasto alimentazione.

Resistenza all’Alimentazione

• Le unità di processo hanno una capacità interna di resistenza all’alimentazione di 5 ms, sufficiente per permettere alla CPU di gestire guasti di interruzione dell’alimentazione del controller.

Grado di Protezione

• IP20 conforme a EN60529, IEC 529.

Peso

• 1200 g (2,6 lb)


Dimensioni

• L 119 x A 186 x P 135 mm (4,7 x 7,3 x 5,3 in.)

Parametri Tecnici della Batteria

Tempo di Backup Risorsa

• Batteria interna: minimo 235 ore.
• Batteria esterna SB821: minimo 24 settimane.
• Batteria esterna SB822: minimo 3 settimane a piena carica.

Compatibilità Elettromagnetica e Sicurezza Elettrica

• PM865K01/TP830 sono conformi alla Direttiva EMC EMCD 2004/108/CE. Requisiti di specifica tecnica.

Dati di Prestazione

• La prestazione teorica dell’unità di controllo PM865K01 in configurazione non ridondante è il doppio di quella del PM860. Tuttavia, basandosi su applicazioni reali e ottimizzazione del programma, i dati di prestazione possono essere leggermente inferiori al valore teorico. Quando configurata in modo ridondante, la prestazione di esecuzione è leggermente più lenta rispetto alla configurazione non ridondante.
• Poiché il PM865K01 è progettato come controller ad alta integrità di sicurezza, quando utilizzato in applicazioni di automazione di processo, i dati di prestazione sono quelli sopra indicati. Quando utilizzato per alta integrità di sicurezza, i dati di prestazione sono leggermente ridotti.
• Il tempo di commutazione della ridondanza master-slave del controller è generalmente inferiore a 10 ms.
