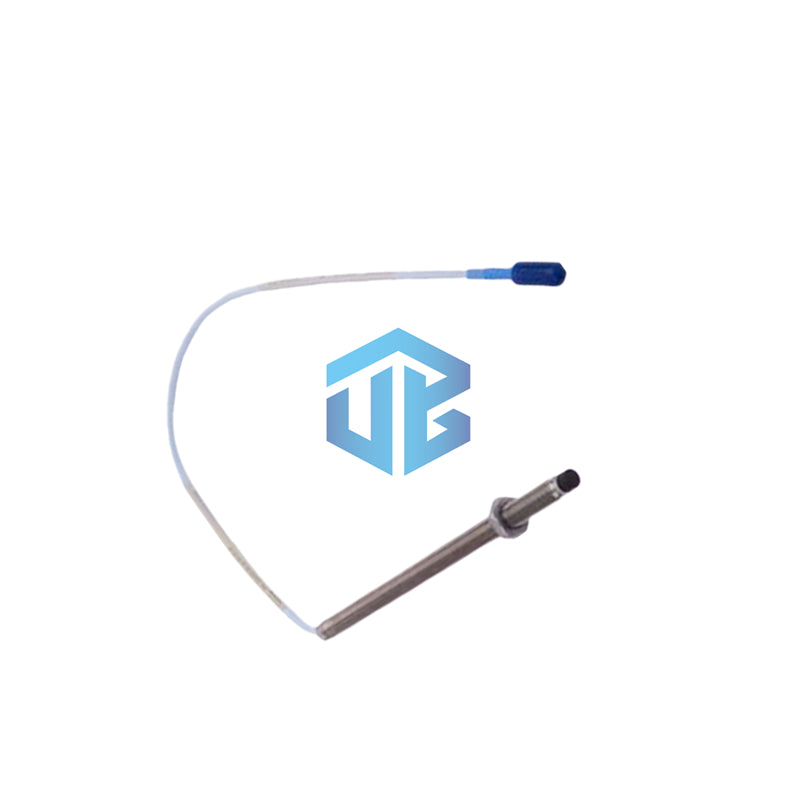

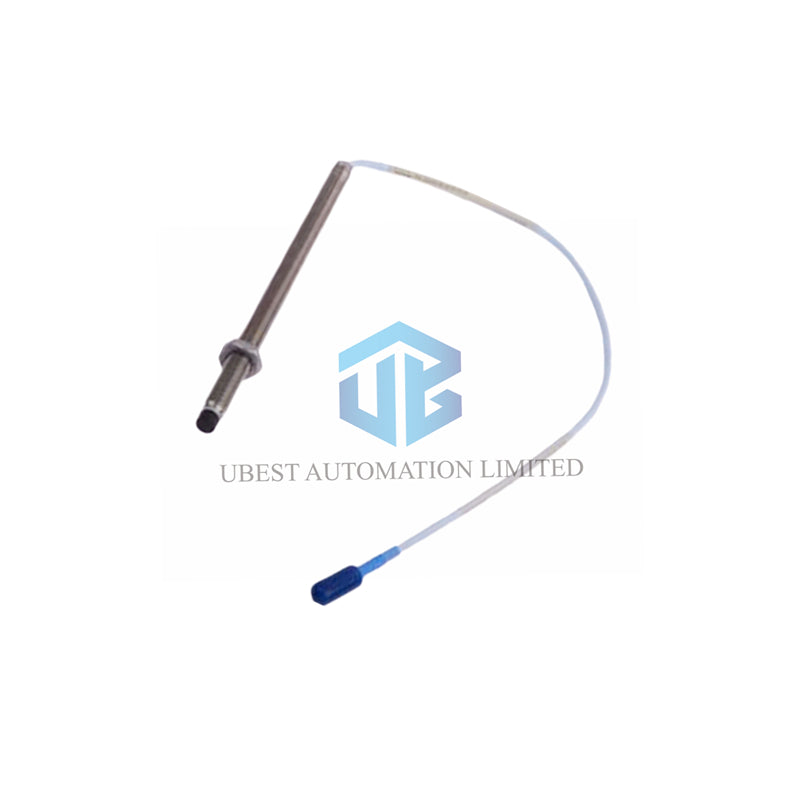

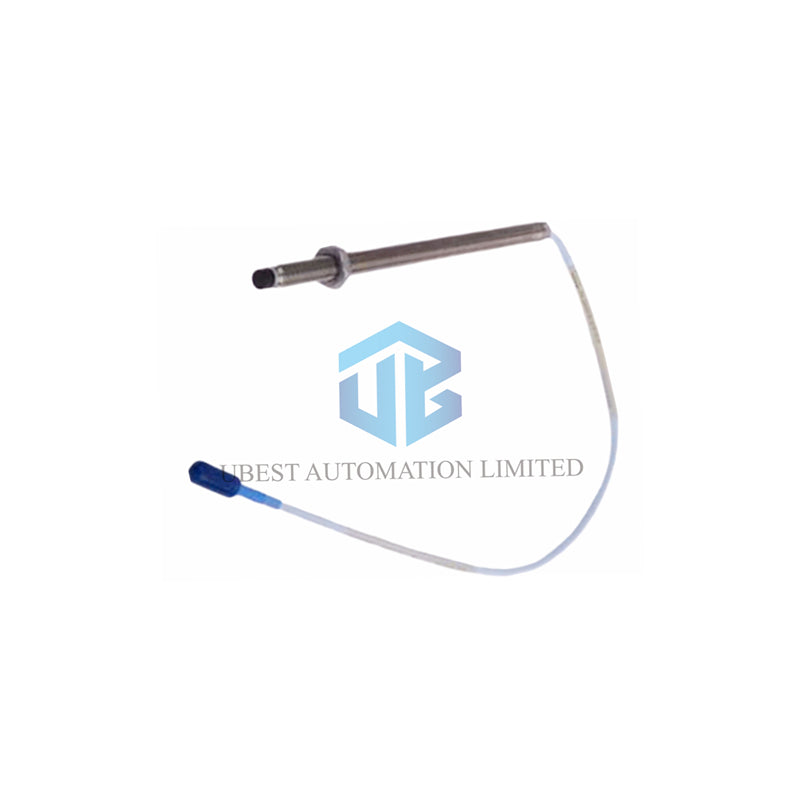

Sonda di prossimità Bently Nevada 3300 NSv: Rilevamento preciso di vibrazioni e posizione

Informazioni complete sul modello e suffisso del prodotto

• Marca: Bently Nevada
• Serie: Sonde di prossimità 3300 NSv
• Numero completo di parte: 330903-00-06-05-02-05
• Dettaglio del suffisso:
  • 330903: Modello base (Sonda 3300 NSv, filettatura M8X1, senza protezione)
  • -00-: Lunghezza senza filettatura = 00 mm
  • -06: Lunghezza totale della custodia = 60 mm
  • -05: Lunghezza totale del cavo = 0,5 metri (20 pollici)
  • -02: Tipo di connettore = Connettore coassiale Miniature ClickLoc, cavo standard
  • -05: Omologazioni = Omologazioni multiple

Specifiche tecniche principali e prestazioni

• Campo di misura lineare: 1,5 mm (60 mil), da 0,25 mm a 1,75 mm dalla superficie bersaglio.
• Impostazione consigliata del gioco: 1,0 mm (40 mil) per prestazioni ottimali.
• Sensibilità (fattore di scala): 7,87 V/mm (200 mV/mil) con tolleranza +12,5%/-20%.
• Linearità (deviazione dalla linea retta): Migliore di ±0,06 mm (±2,3 mil) su tutta la gamma.
• Risposta in frequenza: 0 a 10 kHz (+0, -3 dB tipico) con cavi lunghi fino a 305 metri.
• Resistenza in corrente continua della sonda: 4,0 Ω ± 0,5 Ω per cavo standard da 0,5 metri.
• Dimensione minima del bersaglio: Diametro 8,9 mm (13 mm raccomandati per fattore di scala costante).

Durabilità e classificazioni ambientali

• Temperatura di esercizio: da -52°C a +177°C (-62°F a +351°F).
• Materiale della custodia della sonda: Acciaio inox AISI 304 robusto.
• Materiale della punta della sonda: Polifenilene solfuro (PPS) resistente agli agenti chimici.
• Sigillatura: Guarnizione Viton ad anello per tenuta a pressione differenziale tra punta e custodia.
• Classificazioni di temperatura: Disponibile per zone pericolose EPL Ga, Gc e Dc.

Dettagli di installazione e meccanici

• Filettatura di montaggio: Filettatura metrica M8 x 1,0.
• Coppia consigliata per la custodia: 5,1 N•m (45 in•lb).
• Coppia massima per la custodia: 7,3 N•m (65 in•lb).
• Connessione: Cavo coassiale da 75 Ω con connettore Miniature ClickLoc.
• Raggio minimo di curvatura del cavo: 25,4 mm (1,0 pollice).
• Compatibilità: Completamente intercambiabile con i precedenti sistemi di sonde 3300 RAM.

Dati su cavi e integrazione di sistema

• Resistenza del cavo di prolunga: Conduttore centrale 0,220 Ω/m, schermatura 0,066 Ω/m.
• Capacità del cavo di prolunga: Tipicamente 69,9 pF/m.
• Indicazioni per il cablaggio in campo: Usare cavo triade schermato a tre conduttori (0,25-1,5 mm²). Distanza massima dal monitor 305 metri.

Informazioni su imballaggio e spedizione

• Condizione: Nuovo e originale, consegnato in confezione sigillata di fabbrica.
• Contenuto: Una sonda 330903-00-06-05-02-05, pronta per l’installazione.
• Spedizione: Spediamo in tutto il mondo tramite FedEx, UPS e DHL per una consegna affidabile.

Domande frequenti (FAQ)

• La sonda 3300 NSv è un ricambio diretto per i modelli precedenti? Sì, le sonde 3300 NSv sono compatibili meccanicamente ed elettricamente con le sonde 3300 RAM.
• Qual è il vantaggio principale rispetto alla sonda 3300 RAM? Offre una maggiore resistenza chimica per ambienti di applicazione più severi.
• Come scelgo la dimensione corretta del bersaglio? Per misure assiali, usare un bersaglio con diametro minimo di 13 mm per mantenere stabile il fattore di scala.
• Qual è il tempo di consegna per questa parte? Questo componente è generalmente disponibile a magazzino per una spedizione rapida da Ubest Automation.
