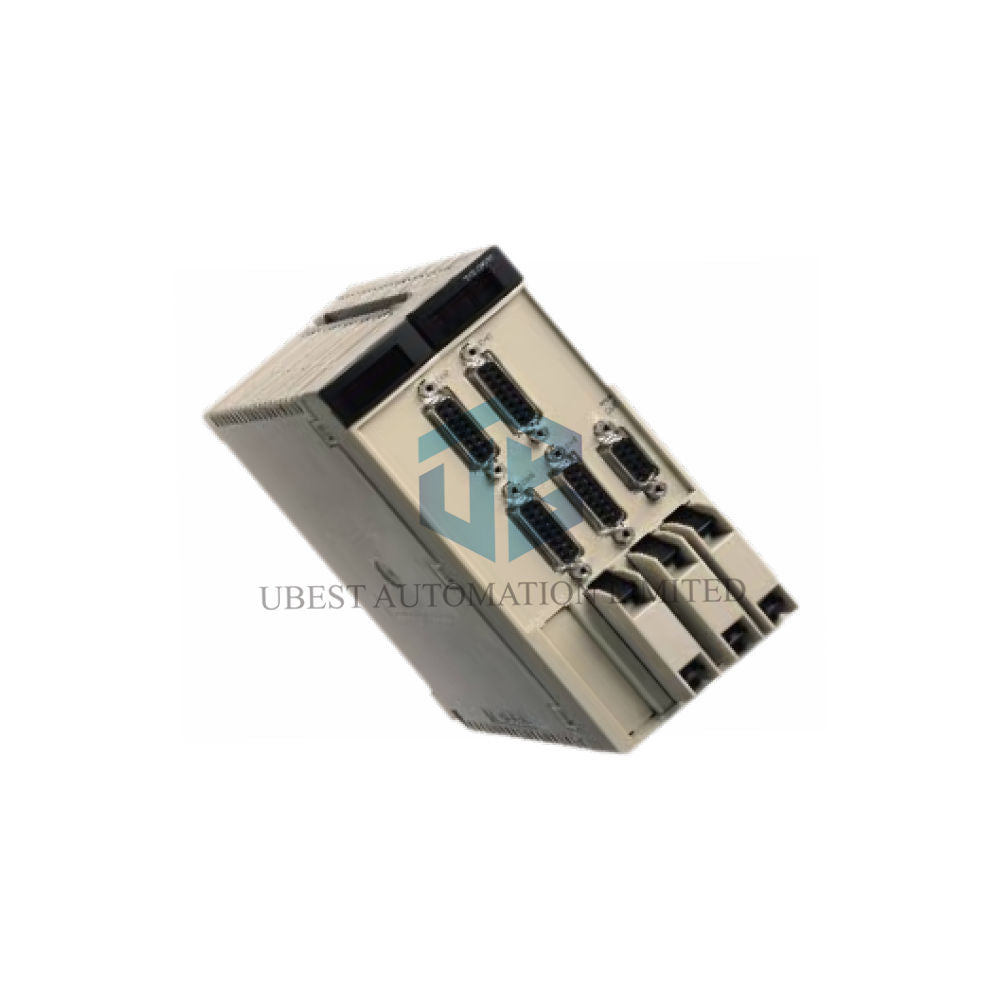

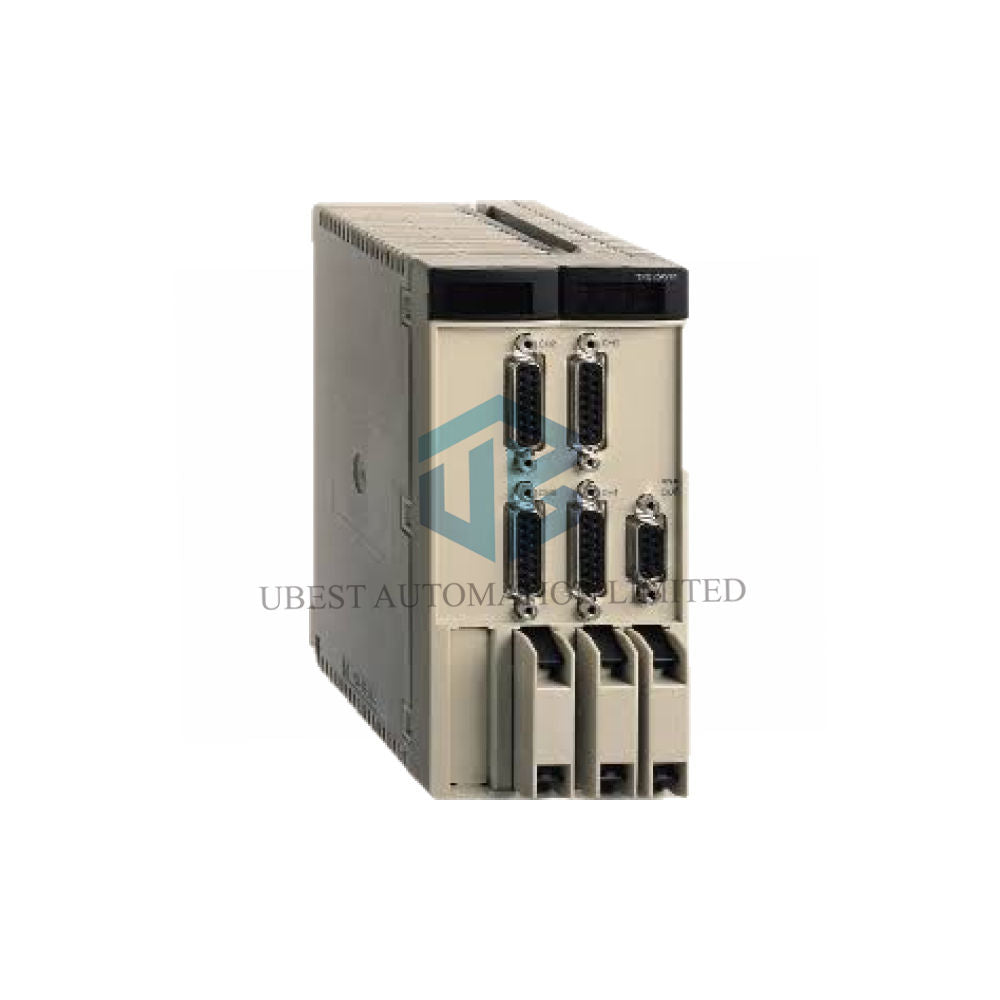

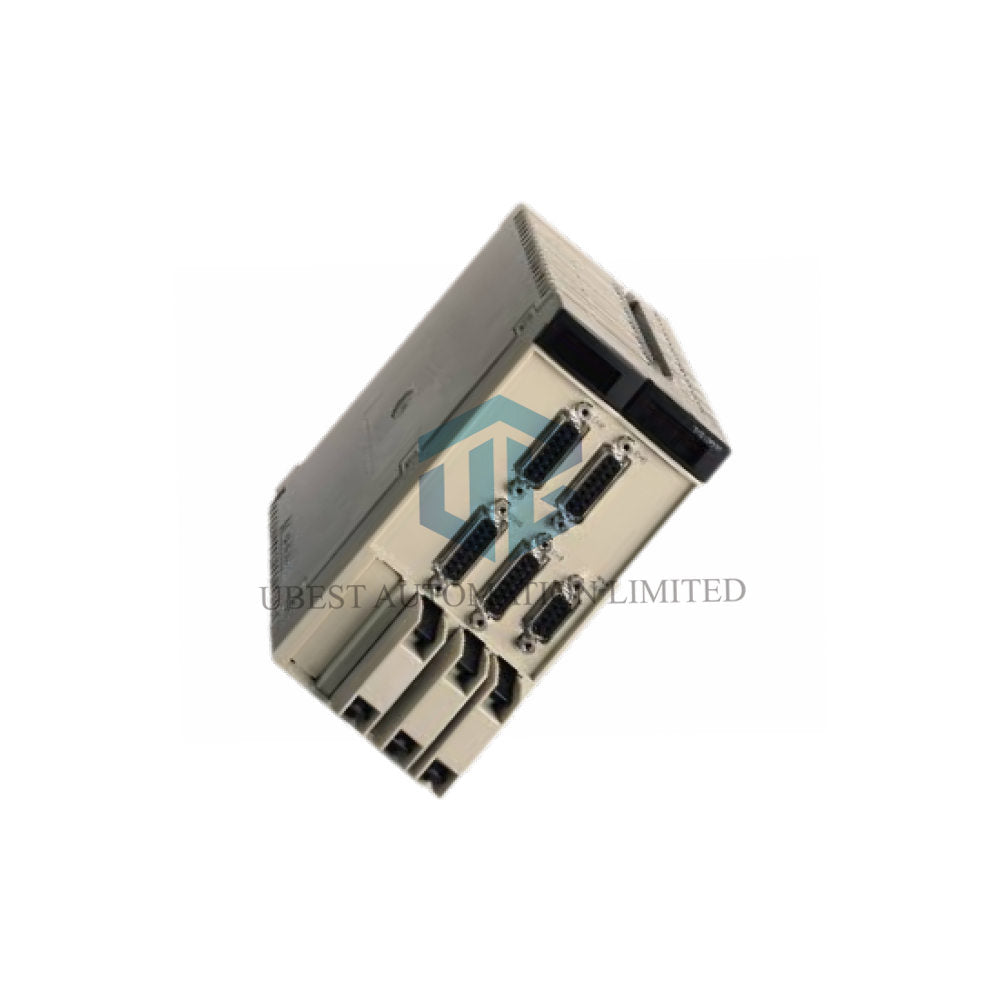

Modulo di controllo del movimento Schneider Electric TSXCAY41 per servomotori
Controlla con precisione fino a quattro assi servo con questo modulo avanzato. Lo TSXCAY41 di Schneider Electric è un potente modulo di controllo del movimento per la piattaforma Modicon Premium. Progettato specificamente per applicazioni con servomotori, offre un posizionamento rapido e preciso con una pianificazione flessibile delle traiettorie. Il design efficiente garantisce una bassa dissipazione di potenza e supporta un'ampia gamma di tipi di encoder per un'integrazione perfetta.
Specifiche tecniche complete
| Marca | Schneider Electric |
| Linea di prodotti / Piattaforma | Modicon Premium / TSX Micro |
| Numero completo del modello | TSXCAY41 |
| Tipo di modulo | Modulo di controllo del movimento (servo) |
| Numero di assi | 4 |
| Aggiornamento del loop servo | 4 ms (con compensazione del sovraelongamento e commutazione del guadagno) |
| Tensioni di ingresso principali | 24V (ausiliaria e di controllo), 5V (contatore) |
| Interfaccia encoder assoluto | SSI, 200 kHz, 16-25 bit |
| Frequenza encoder incrementale | Fino a 1 MHz (conteggio x4) |
| Uscita analogica (riferimento di velocità) | +/-10V, risoluzione di 13 bit + segno |
| Dissipazione di potenza | Da 10 a 17 W |
| Temperatura di esercizio | Da 0°C a 60°C |
Guida all'installazione e al cablaggio
Installare questo modulo a doppia larghezza in un rack TSX Modicon Premium compatibile. Collegare i servoazionamenti ai connettori HE-10 a 20 pin designati per il controllo e l'alimentazione. Collegare gli encoder ai connettori Sub-D a 15 pin. Cablate l'alimentazione a 24V per gli ingressi e l'alimentazione a 5V per l'ingresso del contatore come specificato. Utilizzare il connettore analogico Sub-D a 9 pin per l'uscita del riferimento di velocità. Assicurarsi che tutti i collegamenti corrispondano ai tipi di tensione e logica (logica positiva).
Compatibilità del sistema
Questo modulo è progettato per la piattaforma di automazione Schneider Electric Modicon Premium e fa parte della gamma TSX Micro. È destinato all'uso con servomotori e servoazionamenti che accettano riferimenti analogici di velocità di +/-10V e sono compatibili con i tipi di encoder supportati.
Contenuto della confezione e garanzia
- Un (1) modulo di controllo del movimento Schneider Electric TSXCAY41.
- Questo prodotto è coperto da una garanzia di 12 mesi dalla data di acquisto.
Informazioni sulla spedizione
Spediamo questo articolo in modo sicuro tramite FedEx, UPS e DHL. È confezionato nella sua scatola originale (circa 26x18x9.5 cm) con materiali protettivi.
