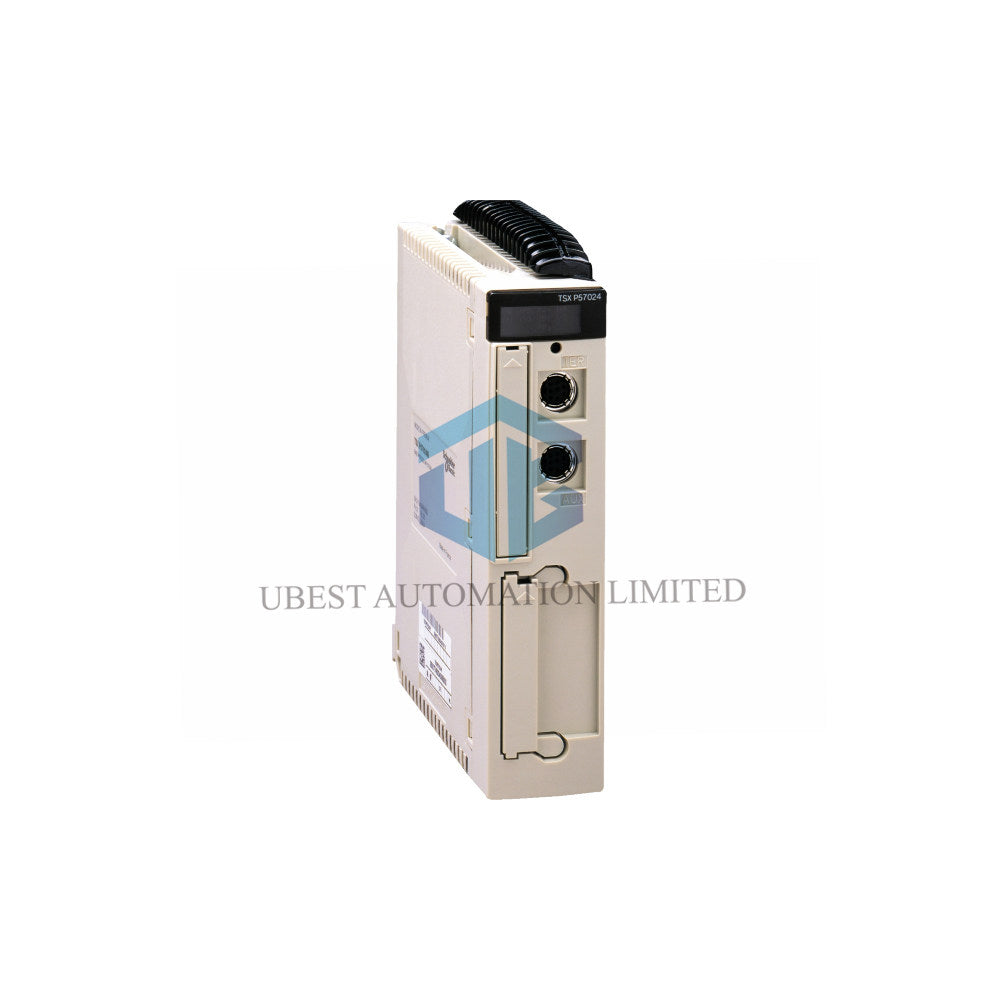

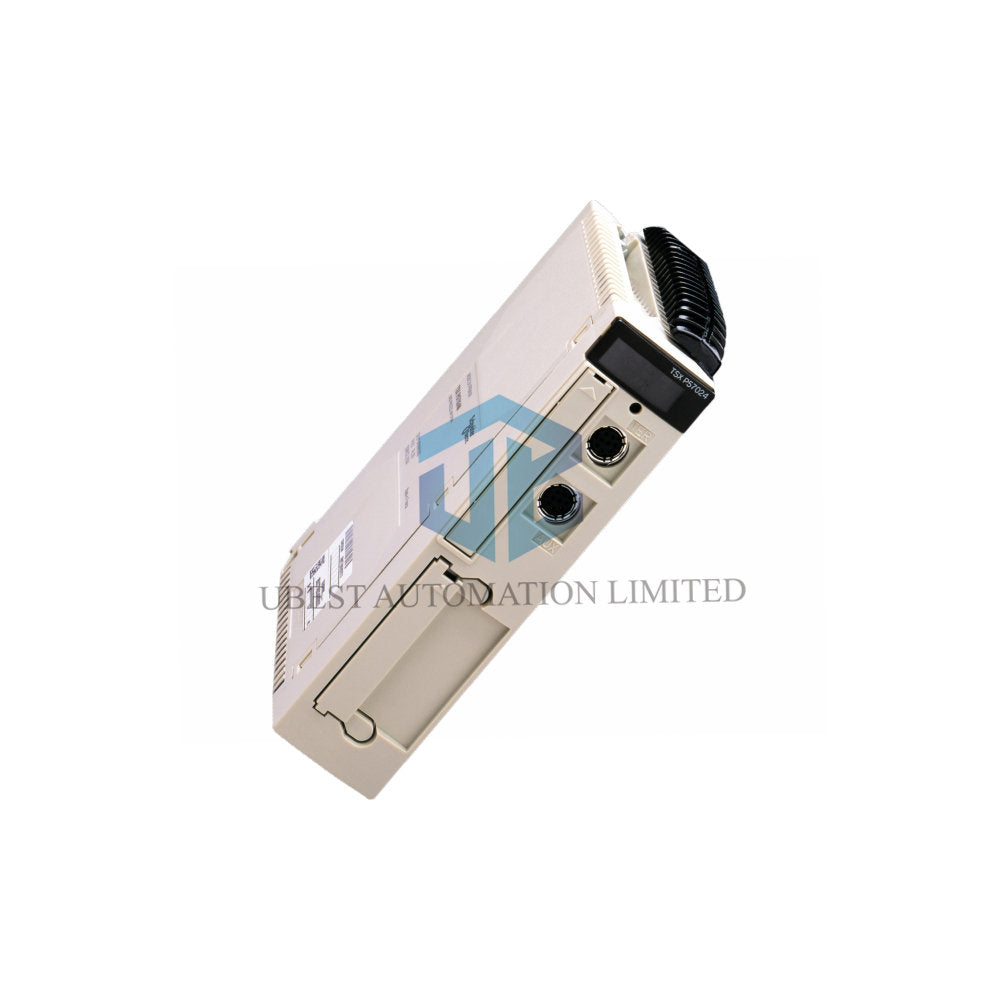

Processore Unity Schneider Electric Modicon TSXP57104M

Lo TSXP57104M di Schneider Electric è una CPU potente per le piattaforme di automazione Modicon TSX Micro e Premium. Questo processore Unity gestisce attività di controllo complesse con un'esecuzione ad alta velocità. Supporta configurazioni I/O estese per progetti di automazione su larga scala. Lo TSXP57104M utilizza una scheda PCMCIA per ampliare la memoria del programma e l'archiviazione dei dati.

Specifiche principali del processore

• Marca: Schneider Electric
• Modello: TSXP57104M
• Linea di prodotti: Modicon Premium / TSX Micro (piattaforma Unity)
• Piattaforma software: Unity Pro
• RAM interna (standard): 96 KB per programma e dati
• RAM interna (con PCMCIA): 224 KB per il programma + 96 KB per i dati
• Espansione con scheda PCMCIA: 256 KB di archiviazione dati aggiuntiva
• Capacità I/O digitali: 512 punti
• Capacità I/O analogici: 24 punti
• Consumo di corrente: 850 mA a 5V CC
• Peso netto del modulo: 0.38 kg (0.84 lb)

Velocità di elaborazione e prestazioni

• Tempo di esecuzione (booleano): 0.19 µs (senza scheda), 0.25 µs (con scheda PCMCIA)
• Tempo di esecuzione (virgola fissa): 0.25 µs (senza scheda), 0.5 µs (con scheda)
• Tempo di esecuzione (virgola mobile): 1.75...2.6 µs (con/senza scheda)
• Throughput delle istruzioni (misto): 3.71 Kinst/ms (65% booleano, 35% virgola fissa, senza scheda)
• Throughput delle istruzioni (misto): 2.1 Kinst/ms (65% booleano, 35% virgola fissa, con scheda)
• Throughput delle istruzioni (100% booleano): 4.76 Kinst/ms (senza scheda), 3.1 Kinst/ms (con scheda)

Architettura e capacità del sistema

• Struttura dell'applicazione: 1 attività principale, 1 attività rapida, 32 attività evento
• Overhead di sistema: 1 ms (attività principale), 0.3 ms (attività rapida)
• Aree massime degli oggetti: 4096 %Mi, 64 %MWi, 64 %KWi, 32 KB di dati non allocati
• Configurazioni dei rack: 2 rack (12 slot ciascuno) oppure 4 rack (4/6/8 slot ciascuno)
• Capacità totale degli slot: fino a 32 slot per I/O e moduli speciali
• Canali specifici dell'applicazione: 8 canali
• Capacità dei moduli di comunicazione: supporta 1 o 2 moduli di comunicazione

Comunicazioni e porte integrate

• Porte seriali integrate: 2 x RS-485 non isolati (Mini-DIN femmina)
• Protocollo della porta seriale: Uni-Telway, Modbus (slave/master)
• Velocità di trasmissione: 19.2 kbit/s
• LED di stato locali: RUN (verde), guasto I/O (rosso), ERR (rosso), attività TER (giallo)

Caratteristiche ambientali e fisiche

• Temperatura di esercizio: da 0°C a +60°C (da 32°F a 140°F)
• Temperatura di stoccaggio: da -25°C a +70°C (da -13°F a 158°F)
• Umidità di esercizio: dal 10% al 95% UR (senza condensa)
• Umidità di stoccaggio: dal 5% al 95% UR (senza condensa)
• Altitudine di esercizio: da 0 a 2000 metri (da 0 a 6561 ft)
• Grado di protezione (IP): IP20
• Grado di inquinamento: 2
• Trattamento protettivo: rivestimento conforme (TC)

Certificazioni e conformità agli standard

• Standard di sicurezza: UL 508, CSA C22.2 No 142, CSA C22.2 No 213 (Classe I, Div 2, Gruppi A-D)
• Standard EMC: IEC 61131-2
• Certificazioni marine: ABS, BV, DNV, GL, LR, RINA, RMRS
• Marcature di mercato: marchio CE

Guida all'installazione e alla messa in servizio

• Installare la CPU nello slot designato (solitamente lo slot 0) del rack principale.
• Assicurarsi che l'alimentatore del rack possa erogare i 850mA richiesti a 5V CC.
• Inserire la scheda di memoria PCMCIA (se necessaria) prima di applicare l'alimentazione.
• Collegare i dispositivi di programmazione o le HMI alle due porte seriali Mini-DIN integrate.
• Configurare le porte nel software Unity Pro per il protocollo desiderato (Modbus/Uni-Telway).
• Pianificare l'espansione dei rack I/O entro i limiti della configurazione a 2 o 4 rack.
• Monitorare i LED di stato RUN, I/O, ERR e l'attività TER durante il funzionamento.

Informazioni su imballaggio e spedizione

• Contenuto della confezione: 1 x modulo CPU TSXP57104M, documentazione
• Dimensioni della confezione (L x W x H): 26.0 x 18.0 x 5.5 cm (10.2 x 7.09 x 2.2 in)
• Peso lordo della confezione: 566 g (20.0 oz)
• GTIN di spedizione: 3595863808629
• Metodi di spedizione: sono disponibili i servizi FedEx, UPS e DHL Express.
• Politica di reso: questo modulo CPU elettronico non è restituibile.

Garanzia e supporto

• Periodo di garanzia: 12 mesi dalla data di acquisto.
• La garanzia copre i difetti dei materiali e di fabbricazione in condizioni di utilizzo normali.
• La programmazione richiede il software Unity Pro di Schneider Electric.
• È disponibile assistenza tecnica per l'architettura del sistema e la risoluzione dei problemi.

Domande frequenti (FAQ)

• Qual è lo scopo principale della scheda PCMCIA?

La scheda PCMCIA amplia significativamente la memoria del programma, da 96KB a 224KB. Fornisce inoltre 256KB aggiuntivi di archiviazione dati con alimentazione a batteria per ricette, registri o dati che devono essere conservati dopo un ciclo di alimentazione.

• Posso collegare contemporaneamente un PC di programmazione e una HMI alle porte seriali?

Sì, in genere si utilizza una porta Mini-DIN (TER) per la programmazione con Unity Pro e l'altra (AUX) per collegare una HMI, un sistema SCADA o altri dispositivi Modbus, consentendo la comunicazione simultanea.

• Quanti punti I/O posso collegare effettivamente con questa CPU?

È possibile collegare fino a 512 punti I/O digitali e 24 punti I/O analogici su tutti i rack configurati. Il limite effettivo dipende dalla combinazione di moduli digitali e analogici installati.

• Perché il throughput delle istruzioni è più lento quando si utilizza la scheda PCMCIA?

L'accesso alla logica del programma dalla memoria esterna della scheda PCMCIA introduce un piccolo ritardo rispetto alla RAM interna più veloce. Per la maggior parte delle applicazioni, questa differenza è trascurabile, ma per i cicli estremamente critici dal punto di vista temporale è consigliabile ottimizzare utilizzando meno memoria della scheda.

• Che cosa indicano i due LED rossi (I/O ed ERR)?

Il LED I/O (rosso) lampeggia in caso di incompatibilità di configurazione o guasto di comunicazione con un modulo I/O. Il LED ERR (rosso) si accende in presenza di un guasto grave della CPU o del sistema, che richiede un controllo dell'hardware o del programma.
