Panoramica del prodotto

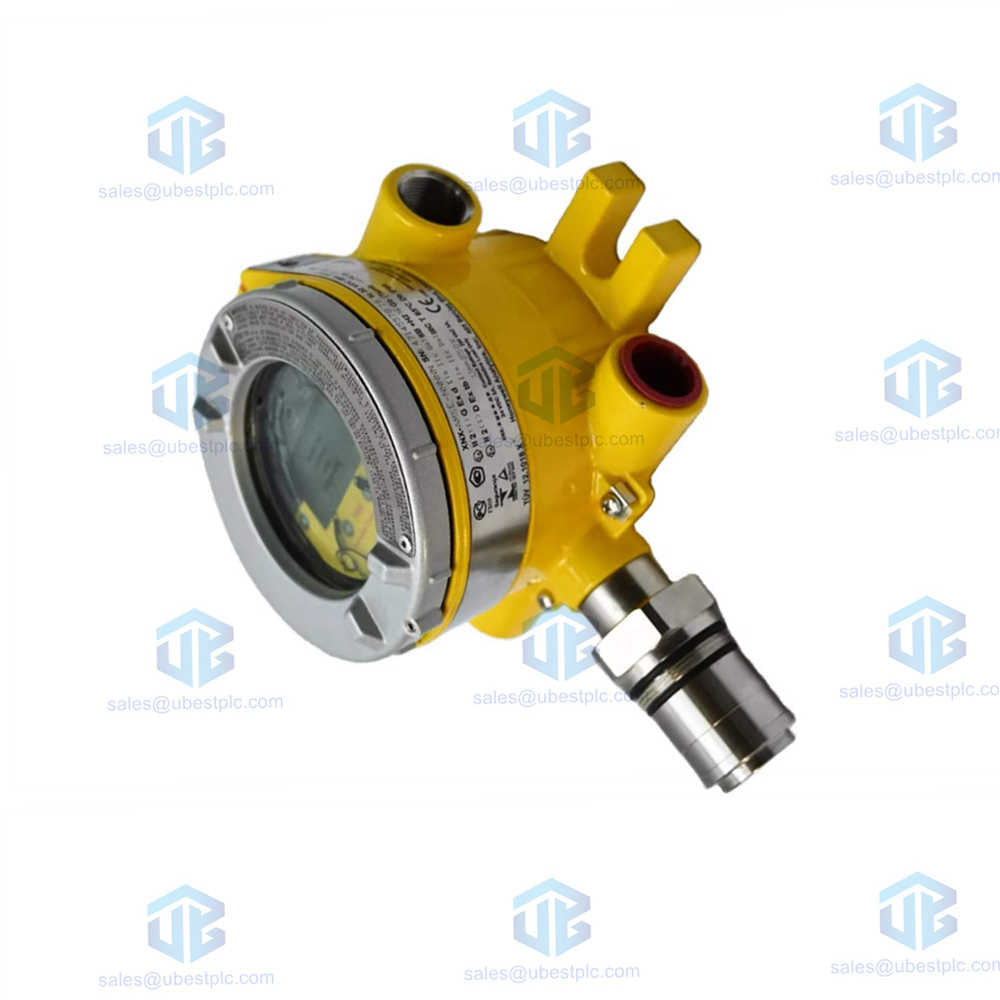

Il trasmettitore universale Honeywell XNX (modello: XNX-AMSE-NHNNN) offre un rilevamento avanzato dei gas industriali. Progettato per il monitoraggio di gas tossici e ossigeno, questo dispositivo presenta un robusto involucro in acciaio inossidabile 316 e ingressi per conduit M25 standard. Si integra perfettamente nelle reti di sicurezza degli impianti tramite comunicazioni HART 4-20mA. Progettato per ambienti operativi difficili, il dispositivo dispone di certificazioni complete antideflagranti ATEX/IECEx. La configurazione standard supporta l'integrazione immediata con cartucce per sensori elettrochimici.

Specifiche tecniche

Architettura del sistema e compatibilità dei moduli

• Scheda di personalità elettrochimica: incorpora barriere a sicurezza intrinseca per il pilotaggio diretto della cella.
• Porta HART locale: consente la configurazione diretta del dispositivo tramite comunicatori portatili da campo standard.
• Integrazione del controller: si collega direttamente ai DCS Honeywell, ai PLC standard e ai sistemi di monitoraggio di terze parti.
• Vantaggio della piattaforma comune: accetta cartucce sensore per gas tossici e ossigeno tossico nelle unità di processo.

Linee guida per l’installazione e il montaggio

• Fissare saldamente l’unità a pareti strutturali o supporti rigidi per tubazioni utilizzando i kit di montaggio opzionali.
• Assicurarsi che le porte principali per conduit M25 siano rivolte verso il basso per impedire l’ingresso di acqua nei morsetti interni.
• Applicare un sigillante per filetti approvato sui raccordi esterni per conduit M25, per preservare l’integrità IP66.
• Collegare i punti di messa a terra sul telaio esterno alla rete di equipotenzialità dell’impianto prima dell’accensione.
• Verificare che le alimentazioni del sistema forniscano una tensione stabile da 16 a 32 VCC sui connettori della morsettiera principale.

Funzionalità per la messa in servizio e la manutenzione

• La calibrazione non intrusiva richiede solo una bacchetta magnetica; l’involucro rimane completamente sigillato nelle zone pericolose.
• Il display LCD retroilluminato mostra chiaramente la concentrazione del gas, i codici di errore e gli avvisi diagnostici.
• Le cartucce sensore plug-in consentono una rapida sostituzione sul campo senza aprire il vano principale dell’elettronica.
• L’interfaccia HART EDDL locale consente una rapida interrogazione diagnostica e il backup dei parametri da remoto.

Conformità e certificazioni globali

• Certificato per ATEX Zona 1 e Zona 2 II 2 G Ex d ia [ia] IIC T4/T5 Gb.
• Conformità IECEx per un funzionamento sicuro negli impianti di trattamento internazionali.
• Conformità alla marcatura CE per gli standard di compatibilità elettromagnetica (EMC).
• Classificazione SIL2 conforme ai requisiti dei sistemi di sicurezza IEC 61508.

Funzionalità diagnostiche

• Il monitoraggio continuo verifica automaticamente i circuiti hardware, la continuità delle celle e le linee di alimentazione.
• L’integrazione HART EDDL fornisce direttamente alle sale di controllo avvisi predittivi sullo stato diagnostico.
• Il monitoraggio dei guasti in tempo reale identifica l’esaurimento delle celle, la deriva del segnale e i cali di tensione interni.

Scenari applicativi tipici

• Piattaforme offshore di perforazione petrolifera e unità galleggianti di produzione e stoccaggio (FPSO).
• Impianti di lavorazione petrolchimica e complessi di raffinazione del greggio.
• Impianti di trattamento delle acque reflue con monitoraggio dei livelli di concentrazione dell’idrogeno solforato.
• Magazzini di stoccaggio di sostanze chimiche e linee di distribuzione di gas speciali.

Guida all’approvvigionamento e alla selezione

• Identificare la specie di gas target e selezionare il tipo corretto di cartuccia elettrochimica.
• Verificare l’idoneità dell’ingresso filettato standard M25 per le installazioni locali di pressacavi antideflagranti.
• Scegliere alloggiamenti in acciaio inossidabile (grado S) per esposizioni marine gravose o a sostanze chimiche corrosive.
• Selezionare la scheda di personalità interna corretta in base ai requisiti di rilevamento di gas tossici o ossigeno.

Elenco dell’imballaggio e condizioni di garanzia

• 1 x Unità trasmettitore universale Honeywell XNX-AMSE-NHNNN
• 1 x Strumento magnetico di calibrazione
• 1 x Guida rapida di riferimento
• Garanzia di 12 mesi: Copertura secondo le garanzie di qualità standard del produttore contro i difetti di fabbricazione.
• Spedizione rapida: Invio veloce entro 24-48 ore tramite FedEx, UPS o DHL.

Domande frequenti (FAQ)

Q1: Che cosa indica la designazione di personalità 'E' nel modello XNX-AMSE-NHNNN?

A1: Il codice 'E' identifica una scheda di interfaccia elettrochimica integrata, completa di barriere di sicurezza intrinseca (IS) incorporate. Consente il collegamento diretto e il monitoraggio delle cartucce per sensori di gas tossici e ossigeno Honeywell.

Q2: Posso calibrare questa unità in un’area pericolosa senza un permesso per lavori a caldo?

A2: Sì, l’interfaccia con bacchetta magnetica non intrusiva consente la calibrazione completa e la navigazione nei menu attraverso il display in vetro ottico, senza aprire l’involucro antideflagrante.

Q3: Come risolvono i tecnici sul campo le indicazioni di avviso "Fault 01" sullo schermo?

A3: Il guasto 01 indica generalmente la disconnessione della cella del sensore o una condizione di fine vita. Controllare l’alloggiamento della cartuccia sui connettori interni o sostituire tempestivamente le celle elettrochimiche usurate.

Q4: Perché dovrei specificare l’acciaio inossidabile 316 invece degli alloggiamenti standard in alluminio?

A4: L’acciaio inossidabile offre una resistenza superiore agli urti meccanici, all’ossidazione atmosferica marina aggressiva e ai vapori chimici acidi presenti negli ambienti di raffinazione.
