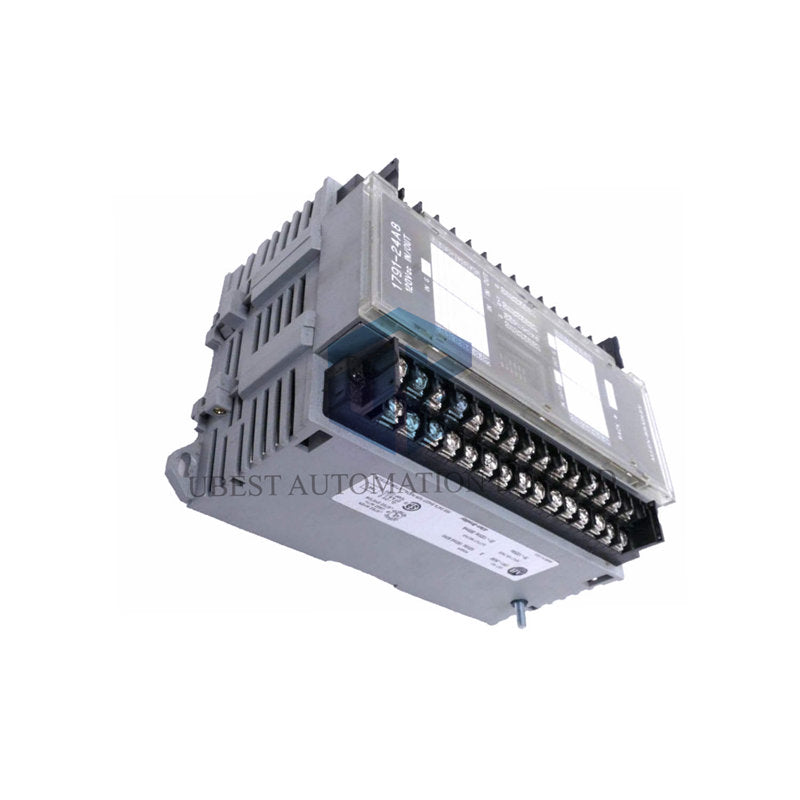

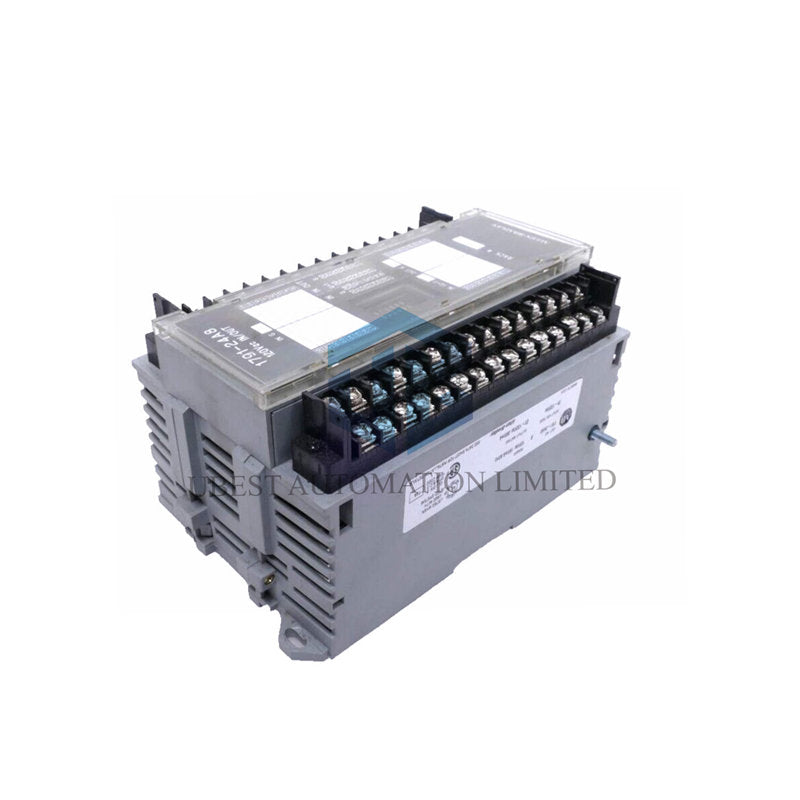

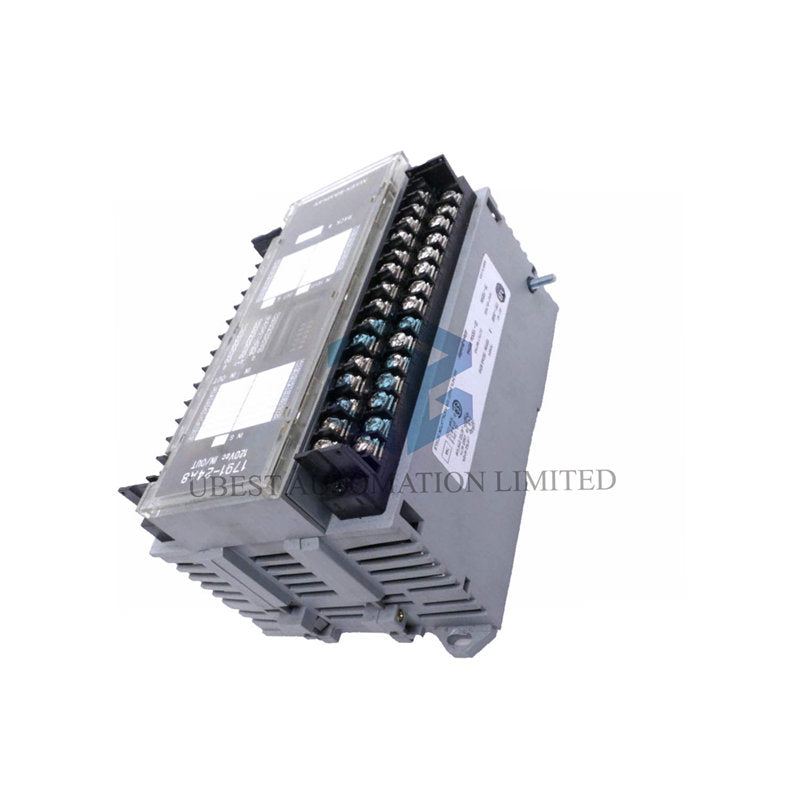

Moduł Allen-Bradley 1791-24A8 Block I/O: Kompaktowe Zdalne Rozwiązanie I/O

Podstawowe Specyfikacje Techniczne

• Marka i Producent: Allen-Bradley
• Numer Modelu: 1791-24A8
• Linia Produktowa: 1791 Block I/O
• Kanały Wejść Dyskretnych: 24 kanały (grupowane w 3 zestawy po 8)
• Napięcie Wejściowe: 120V AC
• Zakres Napięcia Wejścia w Stanie Włączenia: 79 do 132V AC
• Kanały Wyjść Dyskretnych: 8 kanałów (1 grupa 8)
• Zakres Napięcia Wyjścia: 20 do 132V AC
• Zewnętrzne Zasilanie: 85-132V AC, 150 mA
• Maksymalna Moc Rozpraszana Modułu: Maksymalnie 18,76 Watów

Funkcje Komunikacyjne i Środowiskowe

• Kompatybilność Interfejsu: Wbudowany interfejs skanera Remote I/O (RIO) w trybie adaptera.
• Wsparcie Kontrolera: Łączy się z rodzinami PLC-2, PLC-3, PLC-5 oraz SLC 500 (poprzez skaner 1747-SN).
• Prędkości Transmisji: Obsługuje 57,6K, 115,2K oraz 230,4K baud dla elastycznej prędkości sieci.
• Maksymalna Długość Kabla: Do 10 000 stóp przy 57,6K baud, malejąca przy wyższych prędkościach.
• Zalecany Kabel: Używaj ekranuowanego kabla trzyżyłowego Belden 9463 (Blue Hose) dla niezawodnych połączeń.
• Terminacja Sieci: Wymaga rezystora końcowego 82 Ohm lub 150 Ohm na ostatnim węźle sieci.

Wytyczne Instalacyjne i Zastosowania

• Opcje Montażu: Moduł można montować pionowo lub poziomo dla elastyczności instalacji.
• Typowe Zastosowanie: Idealny do rozmieszczania punktów I/O bliżej maszyn w konfiguracji remote I/O, co zmniejsza koszty okablowania.
• Planowanie Połączeń: Upewnij się, że Twój kontroler obsługuje protokół RIO i zaplanuj długości kabli w granicach dopuszczalnych odległości.
• Wymagania Zasilania: Zapewnij czyste źródło 120V AC w zakresie 85-132V AC dla zacisków zasilania zewnętrznego.

FAQ - Najczęściej Zadawane Pytania

• Jakie kontrolery współpracują z 1791-24A8? Współpracuje z kontrolerami Allen-Bradley PLC-2, PLC-3, PLC-5 oraz SLC 500 używającymi RIO.
• Jaki jest cel rezystora końcowego? Zapobiega błędom komunikacji poprzez prawidłowe zakończenie łańcucha sieci RIO.
• Czy można mieszać sygnały wejściowe i wyjściowe? Nie, 1791-24A8 ma 24 stałe wejścia i 8 stałych wyjść.
• Co się stanie, jeśli napięcie wejściowe spadnie poniżej 79V AC? Wejście może nie włączyć się niezawodnie, ponieważ 79V to minimalne napięcie w stanie włączenia.

Szczegóły Pakowania i Wysyłki

• Waga Wysyłkowa: Około 1,88 lbs (0,85 kg).
• Opakowanie: Moduł jest zapakowany w bezpieczne, indywidualne pudełko dla ochrony.
• Dostępne Metody Wysyłki: Wysyłamy globalnie za pośrednictwem FedEx, UPS i DHL dla szybkiej dostawy.
