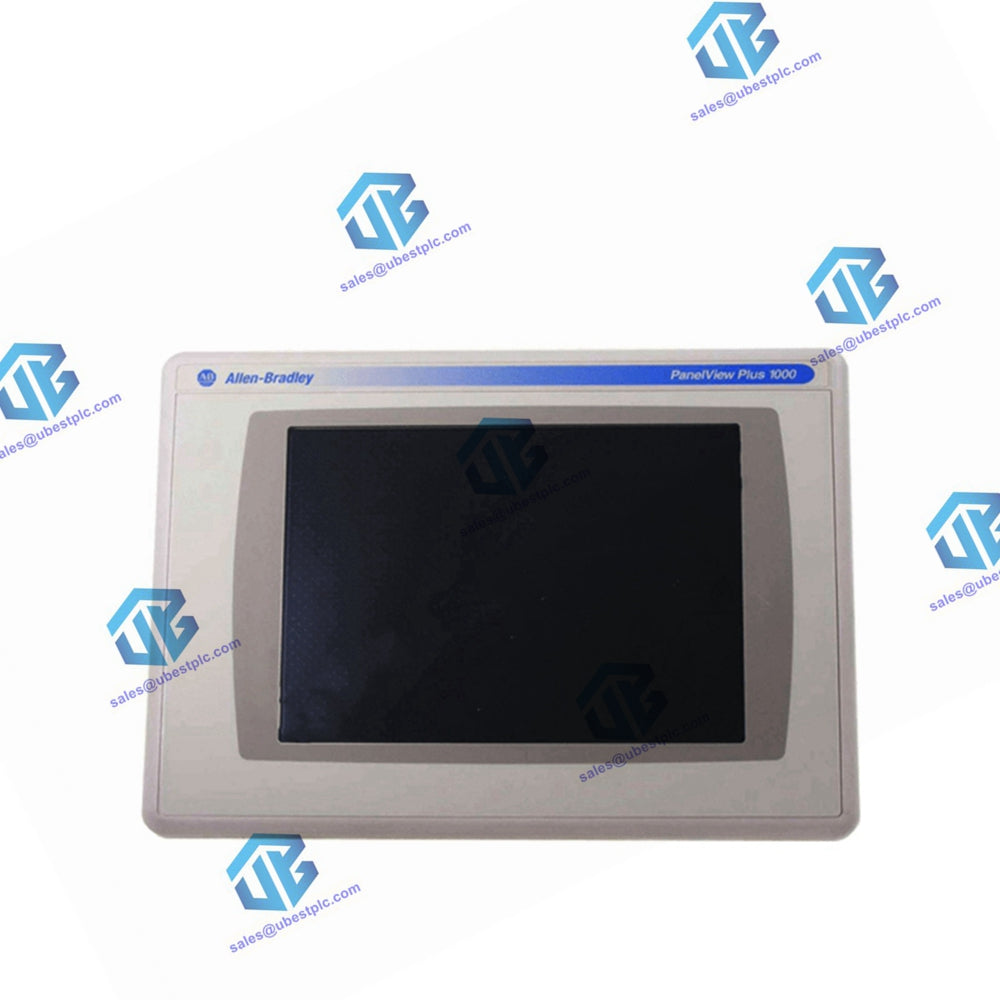

Dokumentacja graficzna terminala PanelView Plus 7

Instrukcja obsługi

Numer publikacji: 2711P-UM008

Dane techniczne

Numer publikacji: 2711P-TD009

Komunikacja

Wbudowany przełącznik/DLR

Napięcie wejściowe

24 V prądu stałego

Wejście operatora

Dotykać

Powłoka konformalna

Tak

Typ wyświetlacza

Kolor TFT

Rozmiar wyświetlacza

Przekątna: 15 cali

Obszar wyświetlania (szer. x wys.): 304 x 228 mm (12,0 x 9,0 cali)

Rozdzielczość wyświetlacza

1024 x 768 XGA, 18-bitowa kolorowa grafika

Współczynnik proporcji

4:3

Jasność

Typowo: 547 cd/m² (nity)

Elektryczny

Napięcie wejściowe

• Nominalne napięcie 24 V DC (18…30 V DC)
• 100…240 V AC (2)
• Pobór mocy: maks. 50 W (2,1 A przy 24 V DC), 39 W dla zacisku serii B T15, 105 VA

Zasilacz

Obsługuje zasilanie (SELV) i (PELV) 24 V DC

Zaciski zasilane prądem stałym obsługują bezpieczne zasilacze niskiego napięcia (SELV) i ochronne bardzo niskiego napięcia (PELV) 24 V DC, takie jak kat. nie. 1606-XLP95E, 1606-XLP100E, 2711P-RSACDIN.

Mechaniczny

Waga

• Około. 3,69 kg (8,14 funta)
• Około. 4,14 kg (9,13 funta)
• Około. 5,62 kg (12,40 funta)

Wymiary (wys. x szer. x gł.)

• 318 x 381 x 69,6 mm (12,52 x 15,00 x 2,74 cala)
• 322 x 484 x 69,6 mm (12,68 x 19,06 x 2,74 cala)
• 411 x 485 x 69,6 mm (16,18 x 19,09 x 2,74 cala)

Wymiary wycięcia (wys. x szer.)

• 290 x 353 mm (11,42 x 13,90 cala)
• 290 x 418 mm (11,42 x 16,46 cala)
• 383 x 457 mm (15,08 x 17,99 cala)
