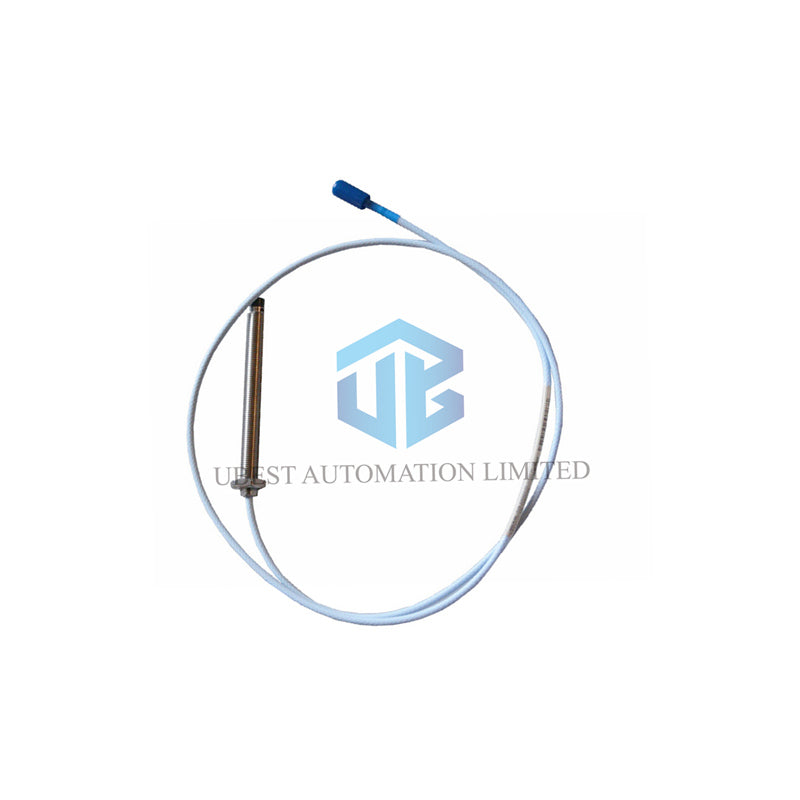

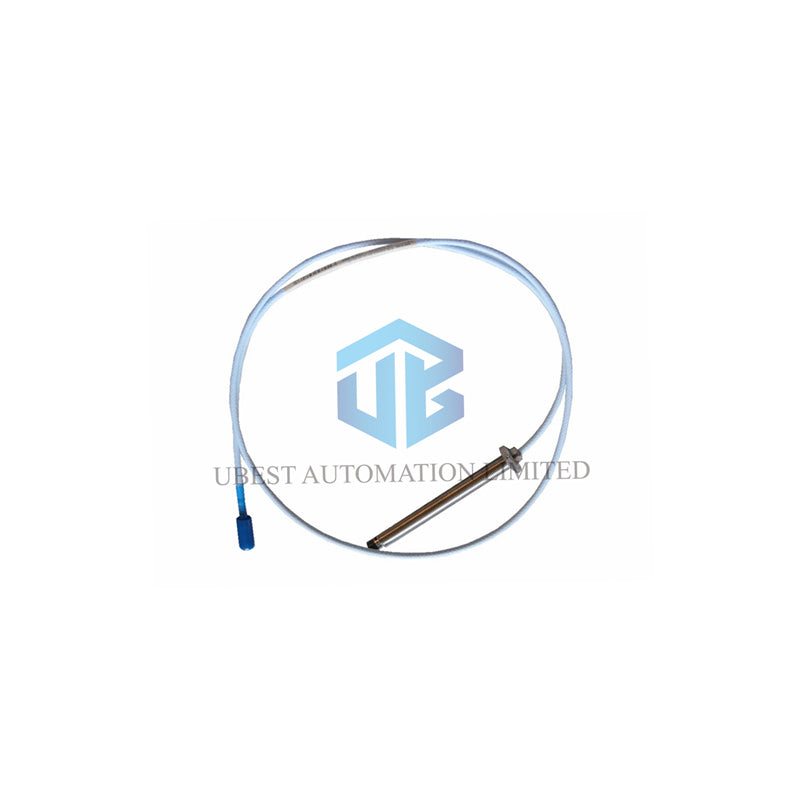

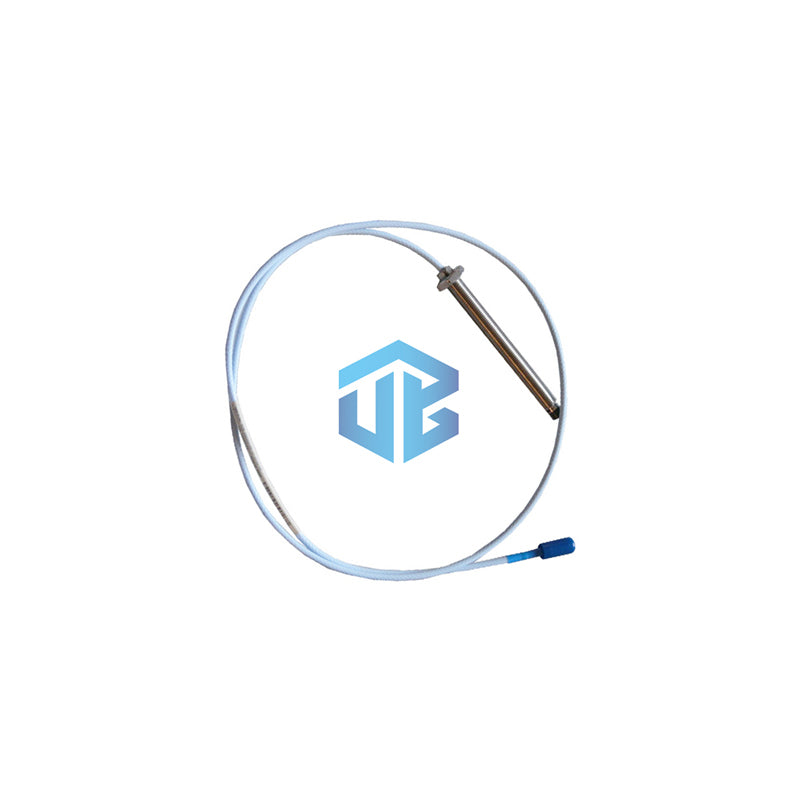

Bently Nevada 3300 XL 8 mm Czujnik Zbliżeniowy – Model 330103-00-06-05-12-05

Kluczowe Specyfikacje Techniczne

• Marka i Model: Bently Nevada – 330103-00-06-05-12-05 (3300 XL 8 mm Czujnik, metryczny).
• Zakres Liniowy: 2 mm (80 mils) od 0,25 mm do 2,3 mm szczeliny, wyjście –1 do –17 V DC.
• Zalecana Szczelina dla Wibracji Promieniowej: –9 V DC (ok. 1,27 mm / 50 mils).
• Opór Stałoprądowy (RPROBE): 7,45 ± 0,50 Ω (długość 0,5 m).
• Temperatura Pracy (Standardowy Czujnik): –52°C do +177°C (–62°F do +350°F).
• Materiał Końcówki Czujnika: Polifenylosulfid (PPS) – wysoka trwałość.
• Materiał Obudowy: Stal nierdzewna AISI 303/304 (SST).
• Typ Gwintu: M10 x 1, maksymalna długość zaangażowania gwintu 15 mm.
• Uszczelnienie Ciśnieniowe: Uszczelka Viton® O-ring do uszczelniania różnicowego ciśnienia.
• Odporność na Wilgotność Względną: <3% zmiana ASF po 56 dniach przy 93% wilgotności (IEC 68-2-3).

Pełne Informacje o Sufiksie (Struktura Drzewa)

• 330103-00-06-05-12-05
  • 330103 = 3300 XL 8 mm Czujnik, gwint M10 x 1, bez osłony
  • 00 = Opcja długości bezgwintowej: 0 mm (minimalna długość bezgwintowa)
  • 06 = Opcja całkowitej długości obudowy: 60 mm
  • 05 = Opcja całkowitej długości: 0,5 metra (1,6 stopy)
  • 12 = Typ złącza i kabla: Miniaturowe złącze koncentryczne ClickLoc, kabel FluidLoc
  • 05 = Opcja zatwierdzenia agencji: Certyfikaty CSA, ATEX, IECEx

Rozszerzone Parametry Techniczne i Odporność na Warunki Środowiskowe

• Nominalny Opór Stałoprądowy Czujnika: Opór między przewodnikiem środkowym a zewnętrznym 7,45 Ω ±0,50 dla długości 0,5 m.
• Kompatybilność Okablowania Polowego: 0,2 do 1,5 mm² (16–24 AWG). Używaj 3-przewodowego ekranowanego kabla triadowego.
• Maksymalna Długość Okablowania Polowego: 305 metrów (1000 stóp) między czujnikiem Proximitor® a monitorem.
• Pasmo Częstotliwości: Zachowuje integralność sygnału; odwołaj się do wykresów tłumienia dla długich kabli.
• Opcja Rozszerzonej Temperatury (Kabel): Końcówka czujnika –52°C do +218°C; kabel/złącze –51°C do +260°C.
• Ostrzeżenie o Niskiej Temperaturze: Narażenie czujnika poniżej –34°C może spowodować przedwczesną awarię uszczelnienia ciśnieniowego.
• Waga Mechaniczna: 323 g/m (11,4 oz na metr) – lekki i wytrzymały.
• Integralność Uszczelnienia Czujnika: Uszczelka Viton O-ring zapewnia uszczelnienie różnicowe; skontaktuj się w sprawie testu ciśnieniowego niestandardowego projektu.

Zatwierdzenia do Stref Zagrożonych i Zgodność z Bezpieczeństwem

• ia (Bezpieczeństwo Wewnętrzne): Klasa I, Strefa 0: AEx/Ex ia IIC T5…T1 Ga; Klasa I, Grupy A, B, C, D; Klasa II, Grupy E, F, G; Klasa III przy instalacji z zatwierdzonymi barierami.
• nA / ec (Nieiskrzące): Klasa I, Strefa 2: AEx/Ex nA IIC T5…T1 Gc; Klasa I, Dywizja 2, Grupy A, B, C, D; także ec II C T5…T1 Gc zgodnie z rysunkiem 140979.
• Opcja Zatwierdzenia Agencji 05: Certyfikaty CSA, ATEX i IECEx – odpowiednie dla globalnych środowisk przemysłowych.
• Wszystkie 3300 XL 8mm Czujniki spełniają rygorystyczne normy bezpieczeństwa dla zagrożeń gazowych i pyłowych.

Najczęściej Zadawane Pytania (FAQ)

• P: Czy mogę używać czujnika 3300 XL 8 mm w turbinach o wysokich wibracjach?
  O: Tak. 330103-00-06-05-12-05 doskonale sprawdza się w monitorowaniu wibracji promieniowych i położenia turbin, sprężarek i pomp.
• P: Jaki jest całkowity zakres liniowy od celu?
  O: Zakres liniowy zaczyna się od szczeliny 0,25 mm do 2,3 mm (łącznie 2 mm). Wyjście odpowiada –1 do –17 V DC.
• P: Czy czujnik jest dostarczany z elementami montażowymi?
  O: Czujnik posiada obudowę z gwintem M10x1; nakrętki lub adaptery sprzedawane osobno, jeśli są potrzebne.
• P: Czy dostępne są kable zamienne?
  O: Ta wersja ma zintegrowany kabel FluidLoc koncentryczny ClickLoc (0,5 m). W celu uzyskania kabli przedłużających skontaktuj się z działem wsparcia.
• P: Jakie zatwierdzenia zawiera sufiks 05?
  O: Opcja 05 zapewnia certyfikaty CSA, ATEX i IECEx dla stref zagrożenia 0 i 2.
• P: Jak mogę zweryfikować opór stałoprądowy czujnika?
  O: Zmierz między przewodnikiem środkowym a zewnętrznym; oczekiwany opór to 7,45 Ω ±0,50 dla tego modelu 0,5 m.
