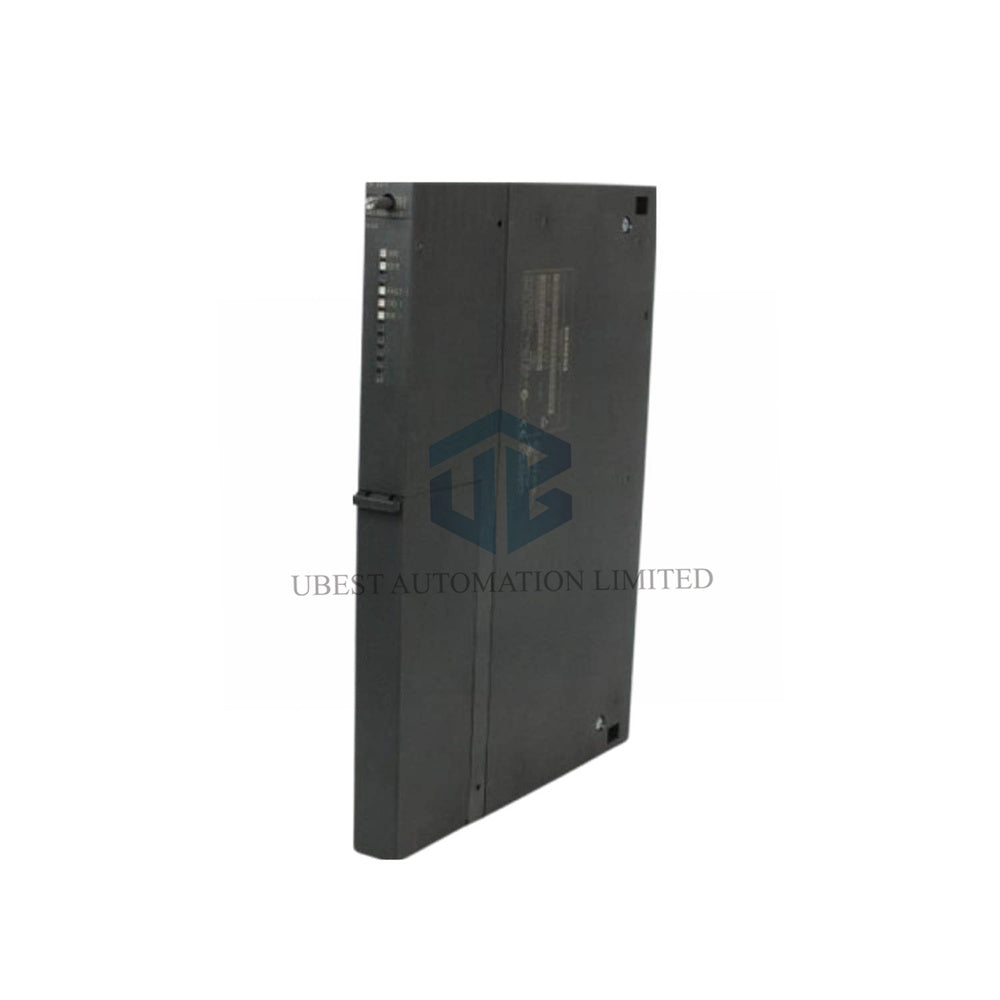

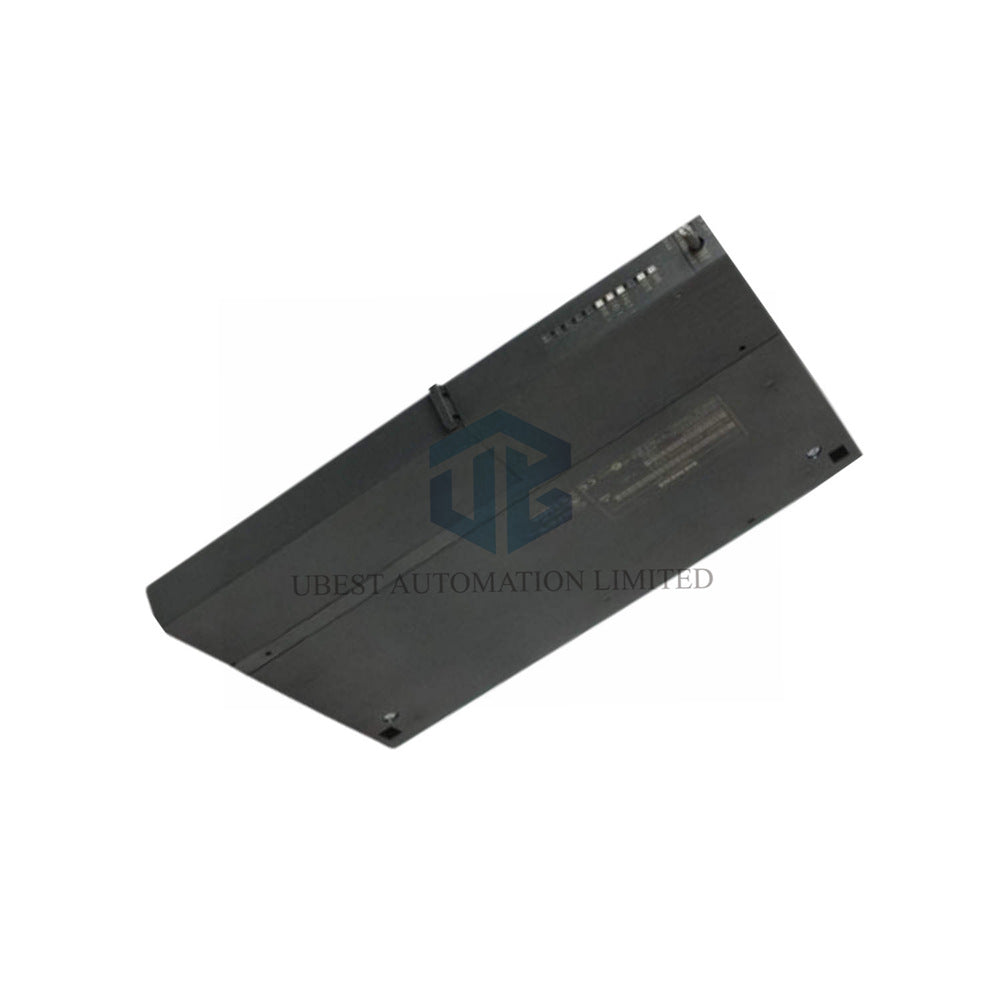

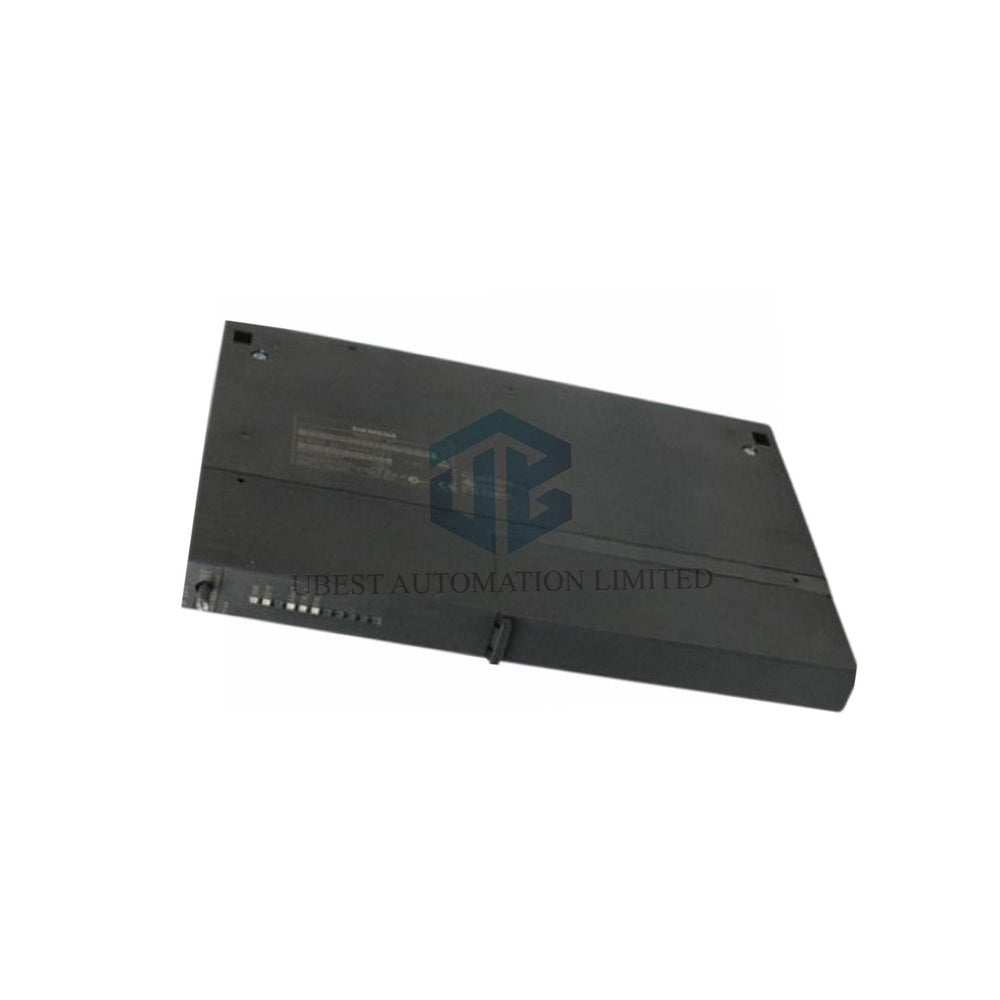

Siemens 6ES7441-1AA04-0AE0: Wszechstronny moduł komunikacji szeregowej

Podłącz swój sterownik S7-400 do świata urządzeń szeregowych. Siemens 6ES7441-1AA04-0AE0 (CP 441-1) to procesor komunikacji punkt-punkt. Zapewnia jeden konfigurowalny kanał do niezawodnej wymiany danych z drukarkami, skanerami kodów kreskowych, napędami i innymi systemami sterowania, wykorzystując standardowe protokoły szeregowe.

Szczegółowe dane techniczne

• Model produktu: Siemens 6ES7441-1AA04-0AE0 (seria CP 441-1).
• Typ interfejsu: 1 konfigurowalny kanał szeregowy (RS232 / RS422 / RS485 / 20mA TTY).
• Obsługiwane protokoły: Zintegrowane 3964(R), ASCII oraz sterowniki drukarek (HP, IBM).
• Maksymalna prędkość transmisji: Do 38,4 kbit/s (19,2 kbit/s dla 20mA TTY).
• Długość kabla: Do 10 m (RS232), 1000 m (20mA TTY), 1200 m (RS422/485), wszystkie ekranowane.
• Zużycie energii: Niskie typowe straty 0,3 W; pobór maksymalny 600 mA z magistrali 5V.
• Wykorzystanie pamięci CPU: Wymaga 1-5 KB na parametry oraz 0-55 KB na teksty komunikatów na karcie pamięci CPU.
• Konfiguracja: Pełna konfiguracja za pomocą dedykowanych formularzy w oprogramowaniu inżynierskim Siemens STEP 7.

Instalacja i szczegóły sprzętowe

• Moduły interfejsu: Fizyczne połączenie realizowane przez oddzielne, wymienne podmoduły interfejsu (sprzedawane osobno).
• Wymiary modułu: Standardowy rozmiar S7-400: 25 mm (szer.) x 290 mm (wys.) x 210 mm (głęb.).
• Waga modułu: Około 800 g (moduł), plus 100 g za moduł interfejsu.
• Zasilanie: Zasilany przez magistralę S7-400 (5V DC) oraz opcjonalnie 24V DC dla interfejsu 20mA TTY.

Informacje o opakowaniu i serwisie

• W opakowaniu znajduje się moduł komunikacyjny CP 441-1 oraz płyta CD z oprogramowaniem konfiguracyjnym.
• Produkt objęty jest standardową 12-miesięczną gwarancją zapewniającą niezawodność działania.
• Zapewniamy szybką dostawę do Twojej lokalizacji za pośrednictwem zaufanych przewoźników, takich jak FedEx, UPS i DHL.

Najczęściej zadawane pytania ekspertów dotyczące integracji

• Jaki jest główny cel stosowania protokołu 3964(R)?
  3964(R) to solidny protokół z kontrolą błędów, używany do niezawodnego przesyłania bloków danych między sterownikami Siemens lub innymi zgodnymi urządzeniami w środowiskach przemysłowych, zapewniając integralność danych.
• Czy mogę podłączyć standardową drukarkę biurową do rejestrowania danych?
  Tak. Korzystając ze sterownika drukarki i modułu interfejsu RS232, możesz bezpośrednio drukować komunikaty lub dzienniki alarmów na obsługiwanych modelach HP LaserJet lub IBM Proprinter.
• Jak wybrać między RS422 a RS485?
  RS422 jest przeznaczony do połączeń punkt-punkt, natomiast RS485 umożliwia sieci wielopunktowe. Ten moduł obsługuje oba na tym samym podmodułu interfejsu, dając elastyczność okablowania.
• Do czego zwykle służy interfejs 20mA TTY?
  20mA pętla prądowa (TTY) to stary, bardzo wytrzymały standard do komunikacji na duże odległości w obszarach o dużych zakłóceniach elektrycznych, często stosowany z teletypami lub niektórymi specjalistycznymi przyrządami.
• Czy potrzebne jest specjalne programowanie do użycia sterownika ASCII?
  Moduł obsługuje transmisję bajtów. Głównie używasz bloków funkcyjnych systemu (SFB) w programie PLC do wysyłania i odbierania ciągów danych, co ułatwia komunikację z wagami, skanerami lub panelami HMI.
