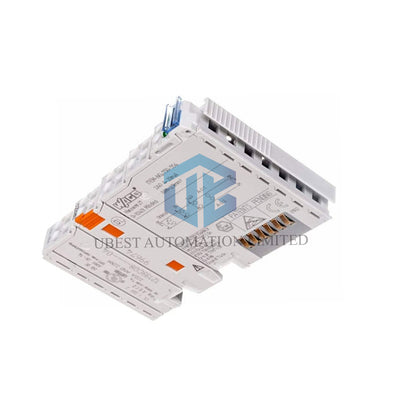

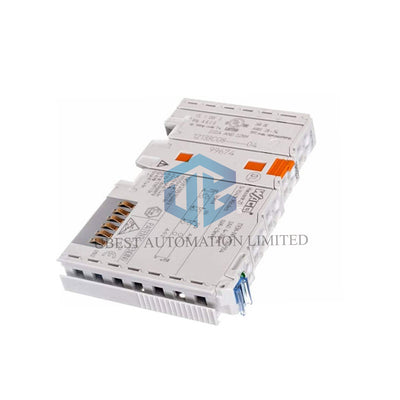

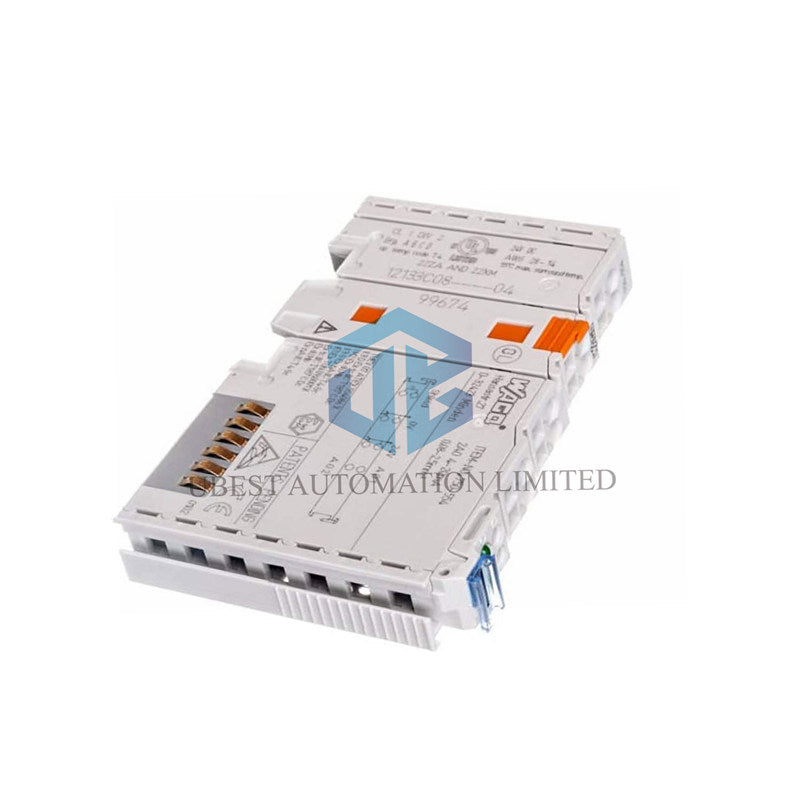

Moduł We/Wy WAGO 750-554: 2-kanałowe Wyjście Analogowe 4-20mA

Dostarczaj precyzyjne sygnały sterujące. WAGO 750-554 to kompaktowy, niezależny od fieldbusa moduł wyjścia analogowego, oferujący dwa izolowane kanały 4-20mA do dokładnej kontroli siłowników w dowolnym systemie automatyki.

Kluczowe cechy dla niezawodnego wyjścia sygnału

• Podwójne izolowane wyjścia: Dwa niezależne kanały 4-20mA do sterowania zaworami, napędami lub przetwornikami.
• Wysoka dokładność: Niski błąd pomiaru (<±0,1%) oraz doskonała liniowość dla precyzyjnego generowania sygnału.
• Niezależność od fieldbusa: Działa z różnymi systemami PLC, korzystając z modułowej koncepcji We/Wy WAGO.
• Kompaktowa konstrukcja: Szerokość tylko 12 mm, oszczędzając cenne miejsce na szynie DIN w szafach sterowniczych.
• Łatwa integracja: Proste zasilanie poprzez zworki z sąsiedniego modułu.

Pełne dane techniczne

Marka: WAGO

Linia produktów: System We/Wy serii 750

Model: 750-554

Typ modułu: 2-kanałowe wyjście analogowe

Sygnał wyjściowy: 4-20 mA (dwuprzewodowe)

Liczba kanałów: 2 (izolowane od siebie i od systemu)

Impedancja obciążenia: < 600 Ω

Rozdzielczość: 12-bitowa

Liniowość: ± 10 µA

Błąd pomiaru: < ±0,1% pełnej skali przy 25°C

Współczynnik temperaturowy: < ±0,015% / K pełnej skali

Czas konwersji: Około 2 ms na kanał

Izolacja: 500 V (od pola do systemu)

Napięcie zasilania: 24V DC przez zworkę zasilającą (zakres: 18-31,2V DC)

Wewnętrzne zużycie prądu: Typ. 70 mA

Szerokość danych: 2 x 16 bitów danych, 2 x 8 bitów sterowania/statusu (opcjonalnie)

Wymiary (SxWxG): 12 mm x 64 mm* x 100 mm (*od szyny DIN)

FAQ – Konfiguracja i okablowanie

Co oznacza "niezależny od fieldbusa"?

Oznacza to, że moduł jest częścią modułowej serii 750 WAGO. Łączysz go z odpowiednim sprzęgaczem fieldbus (np. dla PROFINET, EtherNet/IP, Modbus), aby zintegrować go z wybraną siecią.

Jak zasilić moduł?

Moduł otrzymuje zasilanie 24V DC przez niebieskie styki zworki z boku, połączone z sąsiednim modułem na szynie DIN. Nie jest potrzebne osobne okablowanie zasilania dla elektroniki modułu.

Jaki jest maksymalny opór pętli dla wyjścia 4-20mA?

Moduł może obsługiwać obciążenie do 600 omów. Oblicz całkowity opór pętli (siłownik + przewody), aby upewnić się, że nie przekracza tej wartości dla prawidłowej pracy.

Czy wyjście można skonfigurować na 0-20mA lub 0-10V?

Nie. Ten konkretny model (750-554) jest stały i przeznaczony wyłącznie do wyjścia prądowego 4-20mA. WAGO oferuje inne moduły dla różnych zakresów napięć lub prądów.

Jak wartość wyjściowa jest sterowana przez mój PLC?

Sprzęgacz fieldbus mapuje kanały modułu na konkretne słowa danych procesowych w PLC. Program PLC zapisuje wartość (np. 0-4095 dla 12-bitów) pod ten adres, aby ustawić odpowiadające wyjście 4-20mA.

Informacje o opakowaniu i serwisie

W zestawie: 1 x moduł wyjścia analogowego WAGO 750-554, 2-kanałowy.

Gwarancja: Objęty 12-miesięczną gwarancją producenta.

Wysyłka: Wysyłamy globalnie za pośrednictwem zaufanych przewoźników, takich jak FedEx, UPS i DHL.
