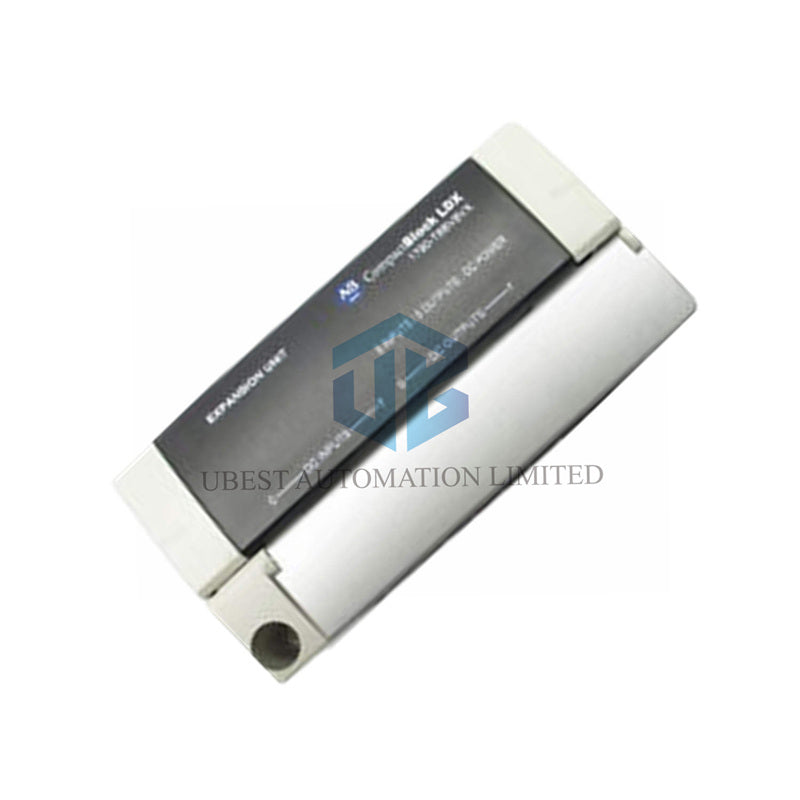

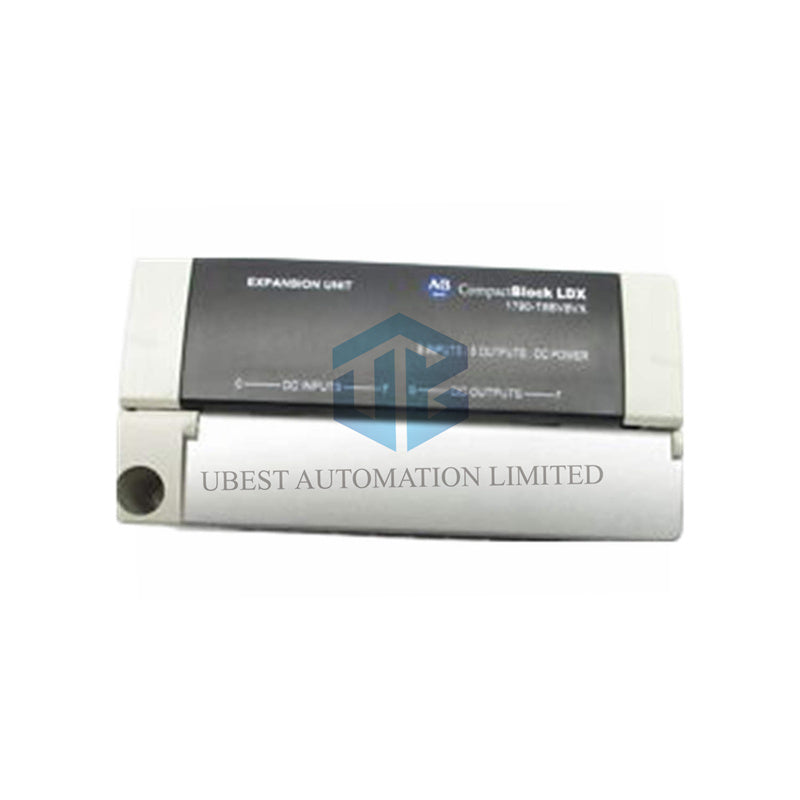

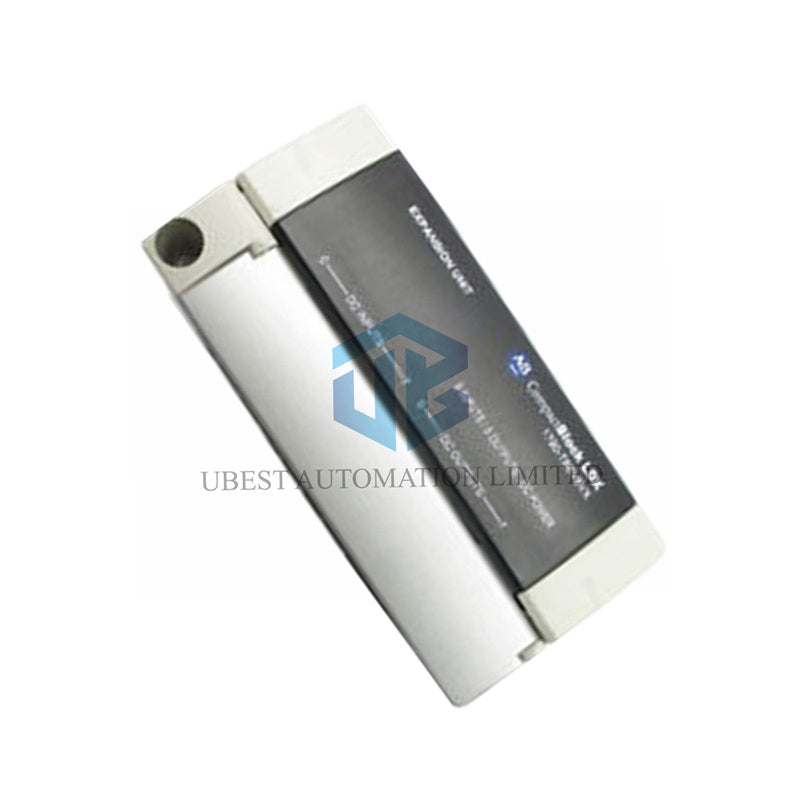

Allen-Bradley 1790-T8BV8VX: Kompaktowy moduł rozszerzeń mieszanych I/O

Rozszerz swój system DeviceNet o elastyczną cyfrową kontrolę. Allen-Bradley 1790-T8BV8VX łączy wejścia czujników i wyjścia sterujące w jednej jednostce. Ten kompaktowy moduł dodaje osiem uniwersalnych wejść i osiem wyjść typu sinking do Twojej sieci. Idealny do dodawania lokalnych punktów sterowania do maszyn i procesów.

Szczegółowe dane techniczne

• Model produktu: Allen-Bradley 1790-T8BV8VX (seria CompactBlock LDX).
• Konfiguracja I/O: 8 uniwersalnych wejść + 8 wyjść sinking (wszystkie 24V DC).
• Charakterystyka wejść: impedancja 4,8 kΩ, prąd w stanie włączenia 8 mA, współpraca z czujnikami NPN/PNP.
• Parametry wyjść: 0,5A na punkt, 4,0A na wspólną grupę, maksymalny spadek napięcia 0,5V.
• Czas reakcji: szybkie przełączanie z opóźnieniem wyjścia poniżej 1,0 ms.
• Zasilanie: 24V DC nominalne (10-28,8V zasilanie polowe, 11-28,8V zasilanie DeviceNet).
• Izolacja: optyczna izolacja 1250V AC między obwodami polowymi a logiką wewnętrzną.
• Komunikacja: wbudowany port DeviceNet do integracji sieciowej.

Dane instalacyjne i środowiskowe

• Metoda okablowania: listwa zaciskowa śrubowa M3.0 dla niezawodnych połączeń polowych.
• Specyfikacja momentu dokręcania: dokręć zaciski do maksymalnie 7 lb-in (0,79 Nm).
• Montaż: prosty montaż na śruby lub kompatybilny z szyną DIN dla łatwej instalacji w panelu.
• Wskaźniki wizualne: szesnaście zielonych diod LED (osiem dla wejść, osiem dla wyjść) dla natychmiastowego statusu.
• Wysokość pracy: dopuszczony do pracy do 2000 metrów nad poziomem morza.
• Waga modułu: lekki, tylko 0,06 lbs (0,03 kg).

Opakowanie i wsparcie

• W opakowaniu znajduje się jeden moduł rozszerzeń I/O 1790-T8BV8VX.
• Produkt objęty jest standardową 12-miesięczną gwarancją.
• Dostępna szybka wysyłka na cały świat za pośrednictwem FedEx, UPS i DHL.

Najczęściej zadawane pytania ekspertów

• Jak skonfigurować wejścia dla czujników sinking vs. sourcing?
  Konfiguracja odbywa się elektronicznie przez ustawienia skanera master DeviceNet, a nie za pomocą fizycznych zworek. Pozwala to na zdalną zmianę typu czujnika bez konieczności dotykania okablowania modułu.
• Jaka jest praktyczna zaleta posiadania 8 oddzielnych wspólnych dla wejść?
  Posiadanie niezależnych wspólnych (8 punktów/8 COM) pozwala każdemu wejściu odnosić się do innego uziemienia lub źródła napięcia. Jest to przydatne przy monitorowaniu sygnałów z różnych sekcji elektrycznych maszyny.
• Czy ten moduł może być używany jako samodzielne urządzenie?
  Nie. 1790-T8BV8VX jest modułem rozszerzeń, który musi być podłączony do sieci DeviceNet i sterowany przez skaner master (np. PLC z kartą DeviceNet), aby działać.
• Co się stanie, jeśli napięcie wejściowe spadnie poniżej 9,6V DC?
  Wejście może nie włączać się niezawodnie. Upewnij się, że wyjście czujnika i okablowanie dostarczają odpowiednie napięcie na zaciskach modułu, uwzględniając straty na linii, szczególnie przy długich przewodach.
• Czy wymagane jest zewnętrzne zabezpieczenie bezpiecznikowe dla wyjść?
  Chociaż moduł posiada ochronę elektroniczną, najlepszą praktyką jest instalacja zewnętrznych bezpieczników (o wartości nieco wyższej niż 0,5A) na każdym obwodzie wyjściowym. Chroni to okablowanie i moduł w przypadku zwarcia na obciążeniu.
