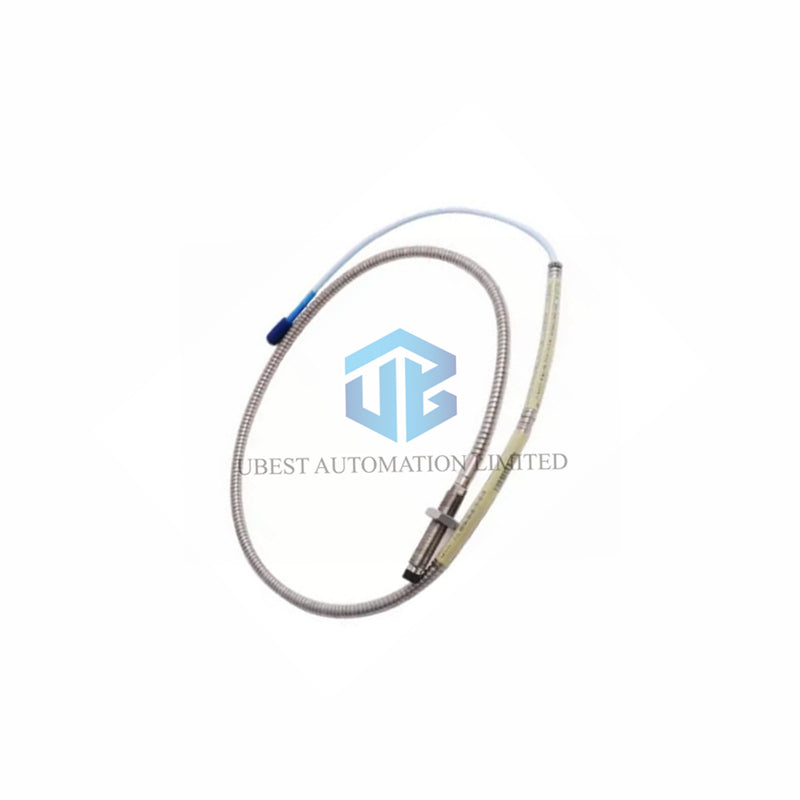

Bently Nevada 3300 XL kompaktowa sonda zbliżeniowa

Kompletna konfiguracja produktu

• Marka: Bently Nevada
• Seria: 3300 XL 8mm sondy zbliżeniowe, metryczne
• Pełny kod produktu: 330104-00-06-10-01-00
• Struktura konfiguracji:
   ▸ Model bazowy 330104 — Sonda 3300 XL 8mm, gwint M10x1, opancerzona
    ▸ Opcja 00 — Długość bez gwintu: 0 mm
    ▸ Opcja 06 — Długość obudowy: 60 mm
    ▸ Opcja 10 — Kabel: długość 1,0 metra
    ▸ Opcja 01 — Złącze: ClickLoc z osłoną
    ▸ Opcja 00 — Zatwierdzenia: Standard (Brak certyfikatów)

Specyfikacje wydajności technicznej

• Średnica czujnika: standardowa sonda prądów wirowych 8,0 mm
• Efektywny zakres: całkowity zakres pomiaru 2,0 mm (0,080 cala)
• Początek zakresu liniowego: 0,25 mm (0,010 cala) od celu
• Wyjście napięcia: liniowe wyjście od -1,0 Vdc (blisko) do -17,0 Vdc (daleko)
• Optymalne napięcie szczeliny: -9,0 Vdc przy 1,27 mm (0,050 cala)
• Opór elektryczny: 7,59 Ω ± 0,50 Ω przy 25°C dla długości 1m
• Pasmo przenoszenia: DC do 8 kHz (punkt -3 dB)
• Czułość systemu: typowo 8,0 V/mm (203 mV/mil)
• Błąd nieliniowości: mniej niż ±2% zakresu pełnej skali
• Minimalna rozdzielczość: 0,0005 mm (0,00002 cala)

Cechy trwałości środowiskowej

• Temperatura pracy: od -52°C do +177°C ciągła praca
• Temperatura przechowywania: od -62°F do +350°F bez degradacji
• Opcja rozszerzonego zakresu: dostępna do +260°C dopuszczalna temperatura kabla
• Odporność na wilgotność: zgodność z IEC 68-2-3, 93% RH przez 56 dni
• Materiał uszczelnienia: wysokotemperaturowy pierścień O Viton® do uszczelniania ciśnieniowego
• Odporność na zakłócenia elektryczne: konstrukcja kabla z potrójną osłoną
• Odporność na drgania: 15g RMS, praca w zakresie 10 Hz do 2 kHz
• Odporność na wstrząsy: wstrząs mechaniczny 40g, czas trwania 11 ms

Charakterystyka konstrukcji mechanicznej

• Końcówka sondy: materiał izolacyjny PPS (polifenylosulfid)
• Konstrukcja obudowy: stal nierdzewna 303/304, odporna na korozję
• Gwint montażowy: M10 x 1,0 mm metryczny drobnozwojny standard
• Maksymalna głębokość instalacji: 15 mm limit zaangażowania gwintu
• Całkowita projekcja: 60 mm od powierzchni montażowej do kabla
• Waga kabla: 323 gramy na metr (0,71 lb/ft)
• Typ złącza: Miniaturowe złącze koncentryczne ClickLoc z osłoną
• Osłona kabla: Plecionka ze stali nierdzewnej dla ochrony fizycznej

Wymagania elektryczne i instalacyjne

• Zakres rozmiaru przewodu: Zalecane 16 do 24 AWG (0,2 do 1,5 mm²)
• Specyfikacja kabla: Trójprzewodowy ekranowany typ triad
• Maksymalna długość trasy: Maksymalna odległość systemu 305 metrów
• System połączeń: System złącz ClickLoc z blokadą pozytywną
• Przygotowanie okablowania: Preferowane przewodniki miedziane cynowane
• Metoda uziemienia: Uziemienie ekranu w jednym punkcie przy monitorze
• Styl zakończenia: Opcje połączenia lutowanego lub zaciskanego

Techniczne pytania aplikacyjne

• Do jakich zastosowań nadaje się kompaktowa obudowa o długości 60 mm?
  330104-00-06-10-01-00 działa doskonale w silnikach elektrycznych, małych pompach i przekładniach, gdzie przestrzeń między obudową a wałem jest ograniczona.
• Jak osłona złącza poprawia niezawodność?
  Osłona ochronna zapobiega przypadkowemu odłączeniu i chroni złącze przed olejem, kurzem oraz uszkodzeniami mechanicznymi w trudnych warunkach.
• Jaki minimalny rozmiar celu zapewnia dokładny pomiar?
  Dla niezawodnej pracy średnica celu powinna wynosić co najmniej 16 mm (dwukrotność średnicy sondy) z wystarczającą grubością dla prądów wirowych.
• Czy ta sonda może mierzyć pozycję osiową i siłę osiową?
  Tak, sonda dokładnie mierzy pozycję osiową, gdy jest zamontowana prostopadle do powierzchni celu z odpowiednią kalibracją ustawienia szczeliny.
• Jaki harmonogram konserwacji zapewnia długoterminową dokładność?
  Zalecamy kwartalną weryfikację szczeliny, coroczne kontrole rezystancji oraz wizualną inspekcję co sześć miesięcy dla optymalnej wydajności.
