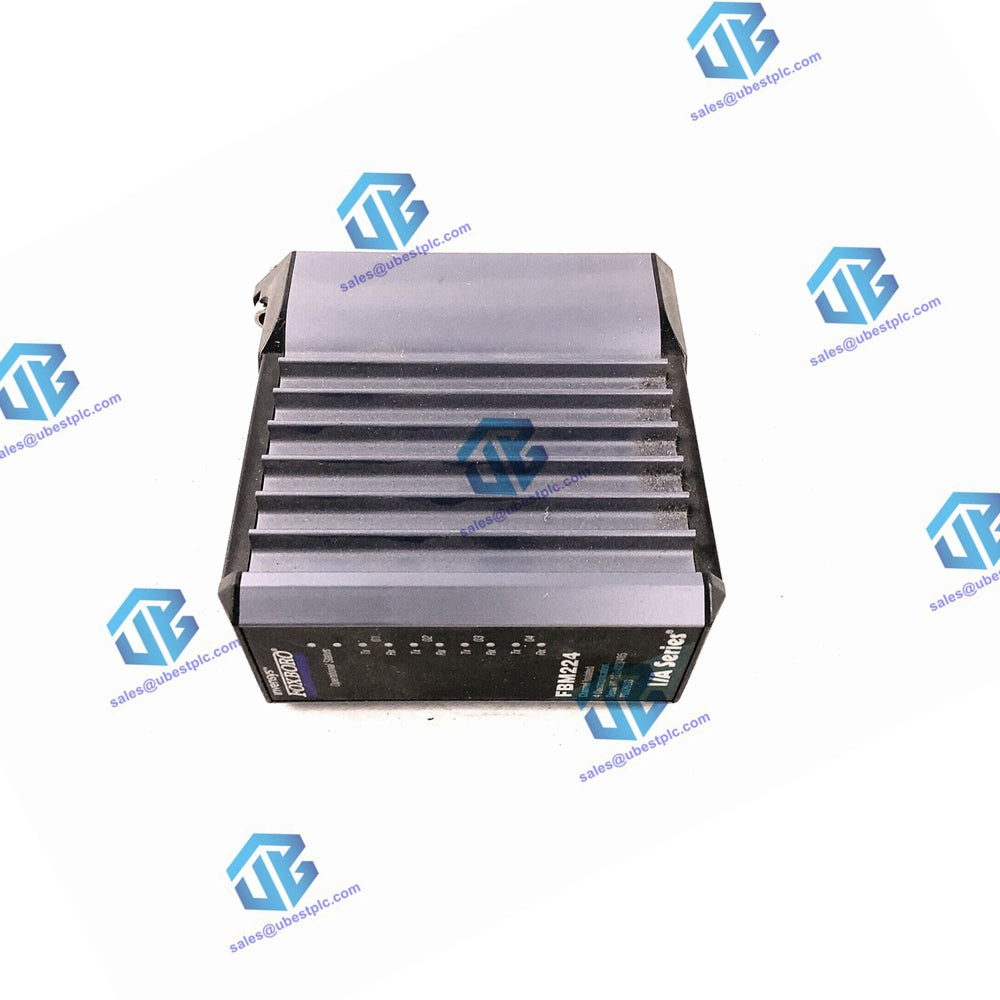

CECHY

Do kluczowych cech modułu FBM224 należą:

• Zgodność z protokołem Modbus: zapewnia bezproblemową komunikację z urządzeniami Modbus.
• Standardy interfejsów komunikacyjnych: oferuje wybór interfejsów komunikacyjnych RS-232, RS-422 lub RS-485.
• Możliwość integracji: integruje dane urządzenia podrzędnego Modbus z bazą danych sterowania Foxboro.
• Przydatność w lokalizacjach niebezpiecznych: Nadaje się do instalacji w lokalizacjach klasy 1, strefy 2 i strefy 2, jeśli jest używany z powiązanym zespołem końcowym (TA).

SPECYFIKACJE ŚRODOWISKOWE

temperatura robocza:

• Moduł FBM224: -20 do +60°C (-4 do +140°F)
• Zespół końcowy: -20 do +70°C (-4 do +158°F)

Wilgotność względna:

• Praca: 5 do 95% (bez kondensacji)
• Przechowywanie: od 5 do 95% (bez kondensacji)

Temperatura przechowywania:

• -40 do +70°C (-40 do +158°F)

Zanieczyszczenie:

• Nadaje się do stosowania w środowiskach klasy G3 (trudnych) zgodnie z definicją w normie ISA S71.04.

Wibracja:

• 7,5 m/S² (0,75 g) od 5 do 500 Hz

SPECYFIKACJE FIZYCZNE

Montowanie:

• Moduł: FBM224 montowany jest na modułowej płycie bazowej, którą można zamontować poziomo lub pionowo na szynie DIN lub w 19-calowej szafie za pomocą zestawu montażowego.
• Zespół zakończeń: obsługuje wiele typów szyn DIN, w tym szyny 32 mm (1,26 cala) i 35 mm (1,38 cala).

Waga:

• Moduł: około 284 g (10 uncji)
• Zespoły zakończeń :
  • Kompresja: 216 mm (8,51 cala) – około 320 g (0,70 funta)
  • Ucho pierścieniowe: 250 mm (9,85 cala) – około 454 g (1,0 funta)

Numer części:

• Moduł: P0926GG
• Zespoły zakończeń :
  • RH926GH (zastępuje P0926GH) - Śruba dociskowa
  • P0926PA – Ucho pierścieniowe

Wymiary

Moduł FBM224:

• Wysokość: 102 mm (4 cale); 114 mm (4,5 cala), łącznie z uchwytami montażowymi
• Szerokość : 45 mm (1,75 cala)
• Głębokość : 104 mm (4,11 cala)

Zespoły zakończeń: szczegółowe wymiary można znaleźć na stronach 11 i 12.

Wskaźniki (montowane z przodu modułu):

• Stan działania: 1 czerwona i 1 zielona dioda LED
• Aktywność komunikacji na kanale: 8 bursztynowych diod LED (jedna transmisja i jedna odbiór na port)

Długości kabli wejściowych/wyjściowych:

• Maksymalna długość kabla, połączenie TA RS-232: 15 m (50 stóp) w przypadku kabli niestandardowych; 13 m (40 stóp) dla standardowych kabli Foxboro
• Maksymalna długość kabla, RS-422 i RS-485: 1200 m (3960 stóp)

Kable terminacyjne:

• Długości kabli : do 5 m (15 stóp)
• Materiały kablowe : LSZH
• Typ kabla terminującego : Typ 5
• Połączenie kablowe: 37-pinowe męskie subminiaturowe złącze D, TA i płyta bazowa

Konstrukcja - Montaż Zakończeń:

• Materiał : poliamid (PA)
• Złącza zaciskowe do RS-422/RS-485: 3 poziomy, 8 pozycji
• Złącza kablowe dla RS-232: DB-25, cztery złącza
• Połączenia terminacyjne dla RS-422/RS-485:
  • Kompresja — akceptowane rozmiary okablowania:
    • Drut/linka/AWG: 0,2 do 4 mm²/0,2 do 2,5 mm²/24 do 12 AWG
    • Linka z tulejkami: 0,2 do 2,5 mm² z kołnierzem plastikowym lub bez
